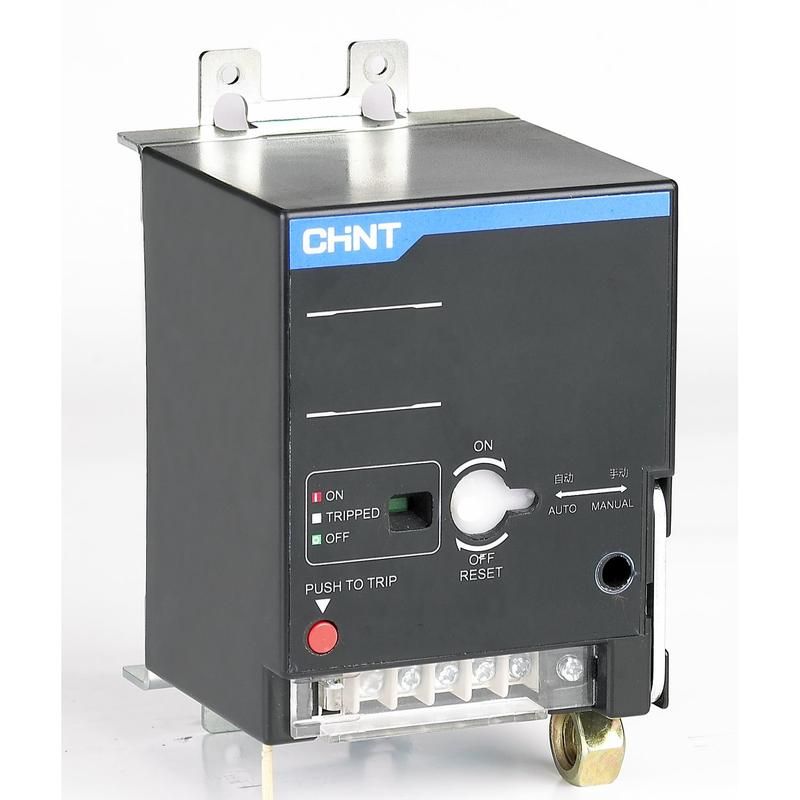

Моторный привод MD-M4 D3/A1 для NXM(S)-630(400) DC220В/AC230В (R) | 946912 CHINT

Моторный привод MD-M4 D3/A1 от CHINT предназначен для удалённого управления автоматическим выключателем NXM(S)-630(400) - позволяет включать и отключать устройство дистанционно через сигнал на напряжении 220–230 В переменного или постоянного тока. Привод совместим с сериями NXM(S) и устанавливается непосредственно на корпус выключателя.

Назначение и область применения

MD-M4 D3/A1 используется там, где требуется дистанционное управление автоматическим выключателем без физического доступа к аппарату. Подходит для систем автоматизации, энергообъектов, промышленных щитов, конвейеров, насосных станций и других объектов, где важна безопасность оператора или необходимость централизованного контроля.

Технические характеристики

• Тип привода: моторный - работает за счёт встроенного электродвигателя
• Тип тока: AC/DC - поддерживает питание как от переменного (230 В), так и от постоянного тока (220 В)
• Напряжение питания: 220–230 В - не требует внешних преобразователей
• Совместимость: специально разработан для автоматических выключателей серии NXM(S)-630 и NXM(S)-400
• Установка: крепится на переднюю панель выключателя, замещает рукоятку ручного управления

Совместимость и монтаж

MD-M4 D3/A1 монтируется вместо стандартной рукоятки на выключателе NXM(S)-630 или NXM(S)-400. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Снять рукоятку выключателя
• Закрепить привод по штатным креплениям - совпадение по оси и зазору обеспечено конструкцией
• Подключить провода питания к клеммам привода (L/N для AC, +/− для DC)
• Проверить механическую свободу хода - привод должен плавно переключать положение контактов

Не используйте привод с другими моделями выключателей - несовместимые габариты и механизм приведут к повреждению.

Безопасность и стандарты

Привод соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Устройство не имеет собственной защиты от перегрузки - надёжность зависит от правильного подбора автоматического выключателя NXM(S) и наличия внешней защиты цепи управления.

Преимущества

• Работает от стандартного сетевого напряжения - не нуждается в дополнительном блоке питания
• Поддерживает два типа тока - удобно для систем с разными источниками питания
• Интегрированная конструкция - минимум внешних элементов, компактная установка
• Высокая надёжность механической передачи - износостойкий привод для частых циклов включения/отключения

Ограничения применения

• Не предназначена для работы в условиях взрывоопасной среды - отсутствует взрывозащита
• Не рекомендуется использовать при температуре ниже −10 C и выше +55 C - возможны сбои в работе двигателя
• Не подходит для частого ручного переключения - после установки привода рукоятка становится недоступной
• Не обеспечивает сигнализацию состояния - не имеет встроенных контактов для индикации “вкл/выкл”

Примеры использования

• Автоматизация распределительного щита на заводе - управление группой выключателей NXM(S) с пульта ЦАП
• Система бесперебойного питания - дистанционное отключение нагрузки при аварийной ситуации
• Объекты с ограниченным доступом - управление выключателем из диспетчерской комнаты
• Энергосберегающие системы - программированное отключение оборудования вне рабочего времени

Практические советы

• Перед установкой проверьте, что выключатель NXM(S)-630(400) находится в положении “выкл” - иначе привод может не зацепить механизм
• Используйте кабели сечением не менее 1,5 мм2 для подключения питания - снижает риск нагрева и потерь
• Если система управления требует обратной связи, подключите внешние контакты состояния от самого выключателя NXM(S)
• Не допускайте попадания воды или пыли на клеммы привода - даже при наличии IP-защиты на корпусе выключателя, сам привод не герметичен
• При длительном использовании периодически проверяйте механическую связь между приводом и рычагом выключателя - возможен люфт со временем
