Выключатель автоматический NXM-630S/3Р 630A 50кА (R) | 131375 CHINT

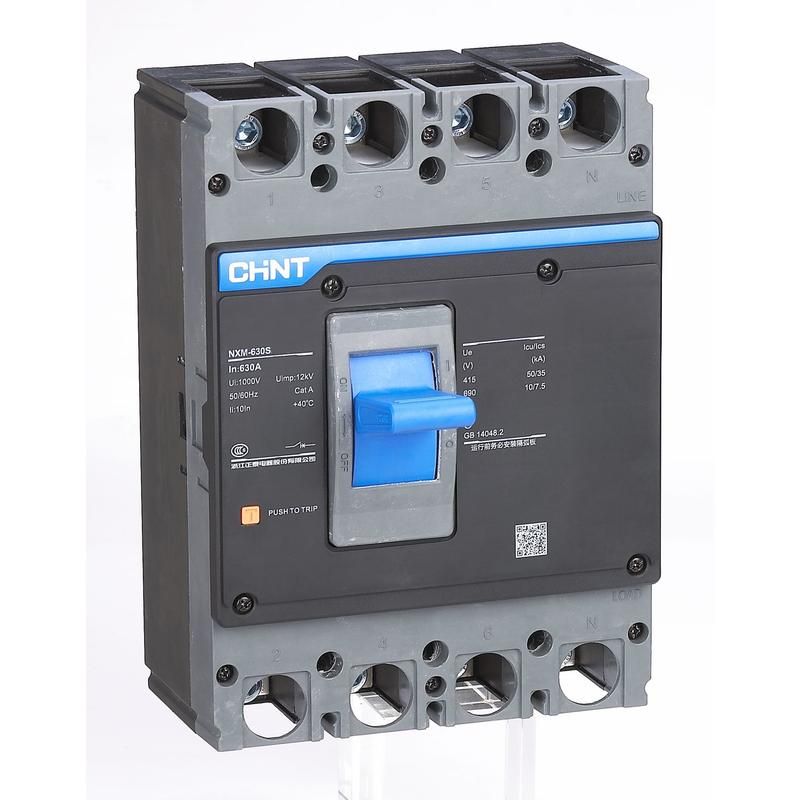

Автоматический выключатель NXM-630S (R) от CHINT - трёхполюсное устройство в литом корпусе на 630 А с отключающей способностью 50 кА, предназначенное для надёжной защиты силовых цепей в распределительных щитах. Устройство сочетает высокую коммутационную устойчивость, встроенный моторный привод и индикацию срабатывания, что делает его подходящим для сложных систем управления электроэнергией.

Назначение и область применения

NXM-630S (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает оборудование от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в промышленных объектах, энергообъектах, на крупных производствах, где требуется управление мощными нагрузками и возможность дистанционного включения/выключения.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Отключающая способность Icu: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Количество полюсов: 3 - защита всех трёх фаз сети одновременно.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного тока.
• Диапазон регулировки тока КЗ: 7560 А - предел, при котором срабатывает магнитная защита (кратко: порог срабатывания при аварийном токе).
• Степень защиты IP30 - защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды.
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель через внешний сигнал.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ или ручное отключение).
• Конструкция: комплектное устройство в литом корпусе - герметичная, прочная сборка без открытых контактов.

Совместимость и монтаж

NXM-630S (R) устанавливается в шкафы и щиты с соответствующими DIN-рейками и кабельными вводами. Для подключения используются медные кабели сечением, рассчитанным на 630 А. Моторный привод требует подключения к управляющему контуру 24–230 В переменного или постоянного тока - подробные схемы указаны в руководстве производителя. Обязательно соблюдать посадочные габариты и зазоры вокруг аппарата для теплоотвода. Нельзя использовать в условиях повышенной запылённости или влаги из-за IP30.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса IEC 60947-2. Литой корпус исключает риск доступа к токоведущим частям при нормальной эксплуатации. Интегрированный указатель расцепления снижает время диагностики отказов. Применение в соответствии с проектной документацией гарантирует соответствие правилам ПУЭ.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных авариях в сетях с большой мощностью.
• Моторный привод - позволяет интегрировать выключатель в системы автоматизации и удалённого контроля.
• Индикация причины отключения - ускоряет поиск неисправности без вскрытия корпуса.
• Литой корпус - увеличивает механическую прочность и срок службы, особенно в агрессивных средах.
• Широкий диапазон регулировки тока КЗ - адаптируется под различные типы нагрузок и схемы питания.

Ограничения применения

• Не предназначена для работы во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP30 не обеспечивает защиту от пыли и брызг.
• Не подходит для бытового использования - слишком большая мощность и стоимость для жилых помещений.
• Требует профессионального монтажа и настройки - неквалифицированное подключение может привести к выходу из строя или аварии.
• Не имеет встроенного теплового расцепителя с регулировкой - защита от перегрузки задана заводом и не настраивается пользователем.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью до 400 кВт.
• Защита основного входа в АВР на объекте с двумя источниками питания.
• Коммутирование питаний для больших насосных станций, конвейерных линий, печей индукционного нагрева.
• Централизованное управление группой мощных потребителей через SCADA-систему с использованием моторного привода.

Практические советы

• Перед установкой проверьте совпадение номинала (630 А) с расчетным током нагрузки - не допускайте длительной работы выше 80% от номинала.
• При использовании моторного привода убедитесь, что управляющее напряжение соответствует спецификации - неверное напряжение выведет привод из строя.
• Обеспечьте свободное пространство вокруг NXM-630S (R) - минимум 50 мм сверху и сбоку - для отвода тепла и обслуживания.
• При срабатывании используйте указатель расцепления для определения причины - если это КЗ, перед повторным включением найдите и устраните неисправность.
• Для сервисного обслуживания обращайтесь к официальным представителям CHINT - внутренние механизмы не подлежат самостоятельному ремонту.
