Контакт сигнальный AL-M4 L для NXM-630(400) (левый) (R) | 946939 CHINT

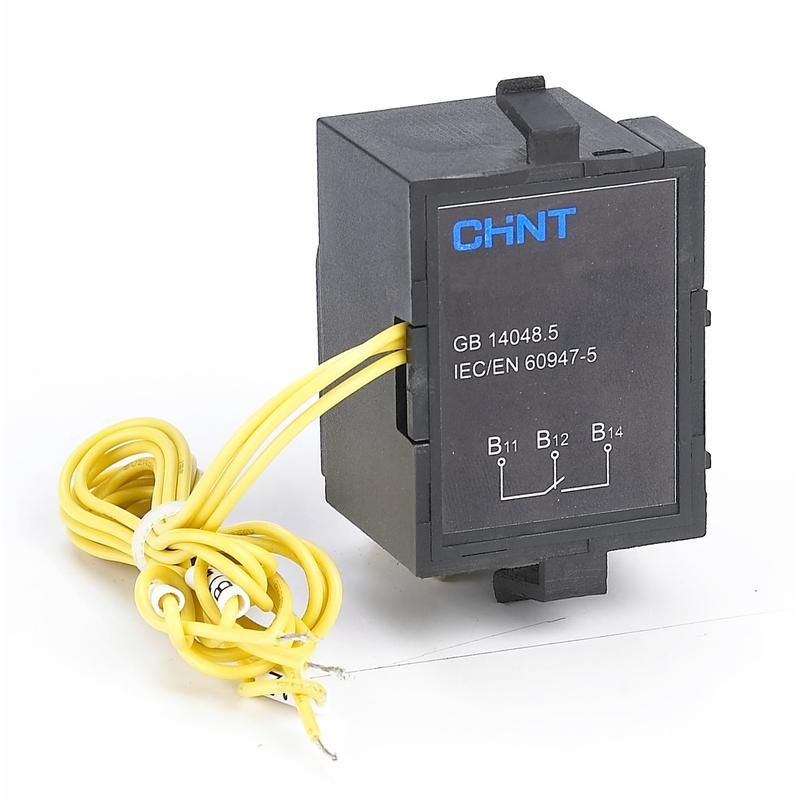

Контакт сигнальный AL-M4 L для NXM-630(400) (левый) (R) от CHINT - это компонент для расширения функционала автоматических выключателей серии NXM-S, позволяющий передавать сигнал о состоянии аппарата (включен/выключен) в систему управления. Артикул 946939 предназначен для установки на левой стороне корпуса выключателя.

Назначение и область применения

Контакт сигнальный AL-M4 L для NXM-630(400) (левый) (R) используется для передачи информации о положении силового контакта автоматического выключателя - например, когда он замкнут (включен) или разомкнут (отключен). Он не управляет током нагрузки, а лишь формирует слаботочную сигнальную цепь. Применяется в панелях управления, где требуется визуальный или удалённый контроль состояния оборудования: станки, конвейеры, системы вентиляции, насосные станции.

Технические характеристики

• Количество переключающих контактов: 1 (один коммутирующий элемент)
• Количество нормально закрытых (НЗ) контактов: 0
• Количество нормально открытых (НО) контактов: 0
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: монтаж сбоку - устанавливается в специальное гнездо на боковой стенке выключателя NXM-630 или NXM-400

Совместимость и монтаж

Контакт AL-M4 L для NXM-630(400) (левый) (R) совместим только с автоматическими выключателями серии NXM-S от CHINT, имеющими соответствующий боковой разъём. Установка возможна исключительно на левой стороне корпуса (по направлению движения рукоятки). Для правой стороны нужен аналогичный контакт с пометкой “R” (правый). Монтаж выполняется путём вставки контакта в паз до щелчка - фиксация механическая, без инструментов. Подключение проводов осуществляется через винтовые клеммы после снятия крышки.

Преимущества

• Простая и надёжная механическая связь с основным механизмом выключателя - сигнал точно соответствует реальному положению контактов
• Не требует внешнего питания - работает за счёт механического перемещения
• Интегрирован в серию аксессуаров NXM-S - гарантия совместимости и долговечности
• Винтовое подключение обеспечивает устойчивость к вибрациям и частым отключениям

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток сигнальной цепи ограничен (обычно до 5 А, точные значения см. в документации NXM-S)
• Устанавливается только на выключатели серии NXM-630 и NXM-400 с подходящим боковым разъёмом
• Работает только в паре с оригинальными моделями CHINT - несовместим с другими брендами
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Подключение к панели управления станка: световой индикатор горит, когда выключатель NXM-630 включён
• Передача сигнала в PLC: вход контроллера получает информацию о состоянии автомата для логики аварийного отключения
• Система мониторинга энергопотребления: сигнал от AL-M4 L позволяет определить время работы оборудования

Практические советы

• Проверьте сторону установки: левый контакт (L) монтируется только на левой стороне выключателя - если установлен справа, сигнал будет неверным
• При подключении используйте жилы сечением до 2,5 мм2 - более толстые провода не войдут в клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковую клеммную колодку
• Если вам нужен сигнал с обеих сторон, установите два контакта: один AL-M4 L (левый), второй AL-M4 R (правый)
• Артикул 946939 - это именно левый вариант; убедитесь, что заказываете правильную версию для вашей схемы
