Выключатель автоматический NXM-400S/3Р 400A 50кА (R) | 131373 CHINT

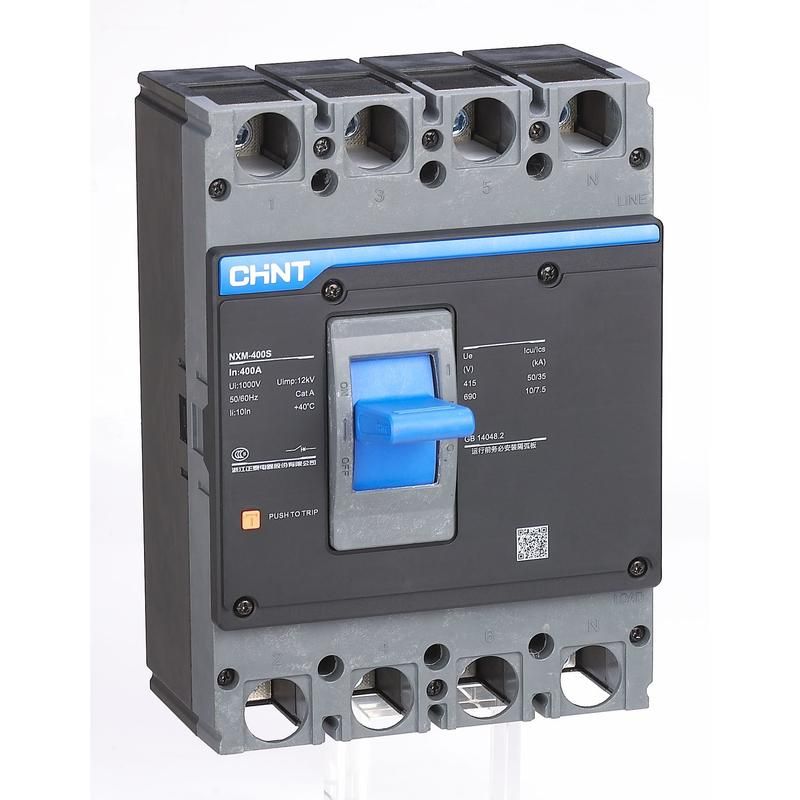

Автоматический выключатель NXM-400S (R) от CHINT - трёхполюсное устройство в литом корпусе с номинальным током 400 А и отключающей способностью 50 кА. Применяется в вводно-распределительных устройствах для защиты сетей от перегрузок, коротких замыканий и пониженного напряжения.

Назначение и область применения

NXM-400S (R) предназначен для коммутации и защиты электрических цепей в распределительных щитах высокой мощности. Подходит для установки в АВР, ВРУ, ГРЩ, где требуется надёжная защита на входе или между основными секциями сети. Обеспечивает безопасную работу оборудования при аварийных режимах: перегрузках, коротких замыканиях и проседаниях напряжения.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного тока.
• Отключающая способность Icu: 50 кА при 400 В - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон регулировки тока КЗ: до 4800 А - можно настроить порог срабатывания по току короткого замыкания в пределах этого значения.
• Степень защиты IP30 - защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды.
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний управляющий сигнал.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ, ручной отказ).
• Конструкция: комплектное устройство в литом корпусе - герметичная, прочная сборка, не требует обслуживания.

Совместимость и монтаж

NXM-400S (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать медные шины или кабели сечением не менее 120–150 мм2 для номинала 400 А. Моторный привод подключается к внешнему управлению через клеммы, указанные в руководстве. Установка возможна только в закрытых щитах с температурой от -5C до +40C. Не предназначен для открытого монтажа из-за низкой степени защиты IP30.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60947-2. Произведено в соответствии с системой управления качеством ISO 9001. Все материалы и компоненты проходят тестирование на термическую и электромагнитную стойкость. Наличие указателя расцепления повышает безопасность при диагностике и ремонте.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает защиту даже в условиях крупных промышленных объектов с высокими токами КЗ.
• Настройка тока КЗ до 4800 А - гибкая адаптация под конкретную нагрузку, снижает риск ложных срабатываний.
• Интегрированный моторный привод - позволяет удалённо управлять питанием без вскрытия щита.
• Литой корпус - исключает механические повреждения, не требует периодического осмотра контактов.
• Чёткий указатель состояния - ускоряет поиск причины отключения, минимизирует простои.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• IP30 не защищает от пыли и влаги - запрещена установка вне помещений или в сырых местах (например, на улице, в цехах с брызгами воды).
• Не поддерживает модульную расширяемую защиту - функционал ограничен базовым набором (нет встроенного контроля температуры, дифференциального тока и т.п.).
• Требуется профессиональный монтаж - из-за больших токов и жёстких требований к соединениям самостоятельная установка не рекомендуется.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с несколькими трансформаторами.
• Защита питания конвейерной линии с двигателями суммарной мощностью свыше 150 кВт.
• Переключаемый контур в системе АВР для бесперебойного энергоснабжения критических участков.
• Распределительный щит на подстанции с высокой вероятностью возникновения КЗ.

Практические советы

• При выборе NXM-400S (R) проверьте соответствие сечения кабелей и шин - недостаточное сечение вызовет нагрев и выход из строя.
• Для работы с моторным приводом используйте контроллер с выходом 24 В постоянного тока - совместимость с другими напряжениями не гарантируется.
• После каждого срабатывания по КЗ проведите визуальный осмотр контактов - даже при сохранении работоспособности возможно микроскопическое оплавление.
• Не устанавливайте рядом с источниками тепла выше +40C - перегрев снизит срок службы и точность срабатывания.
• Обязательно соблюдайте момент затяжки болтов - указан в документации CHINT; пере- или недо-затяжка приводят к перегреву.
