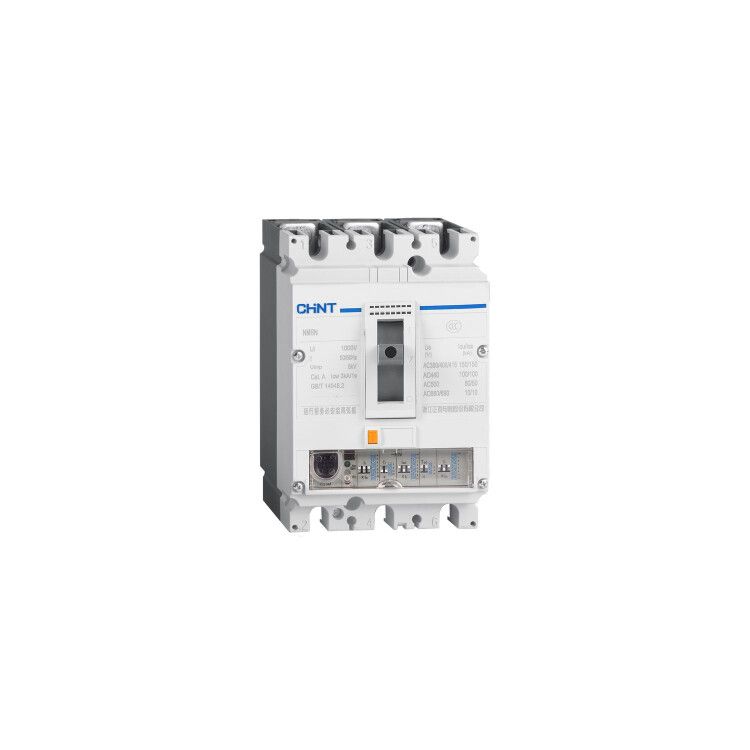

Выключатель автоматический NM8N-400S TM 3P 400А 50кА с рег. термомаг. расцепителем (R) | 268950 CHINT

Автоматический выключатель NM8N-400S TM от CHINT - трёхполюсное устройство с регулируемой защитой для коммутации и защиты цепей до 400 А в промышленных распределительных системах. Номинальная отключающая способность 50 кА позволяет использовать его в зонах с высокими токами КЗ, а степень защиты IP40 обеспечивает безопасную работу внутри щитов.

Назначение и область применения

Автоматический выключатель NM8N-400S TM предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в силовых распределительных щитах промышленного оборудования: на входе в цеховые щиты, у защищаемых двигателей, конвейеров, насосов и других мощных нагрузок. Подходит для установки в помещениях с контролируемой средой - без воздействия воды, пыли и агрессивных газов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Отключающая способность: 50 кА - способен отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В
• Диапазон настройки защиты от перегрузки: 280–400 А - можно задать порог срабатывания по тепловой защите в этом интервале
• Диапазон регулировки защиты от короткого замыкания: 2000–4000 А - магнитная защита срабатывает при токе от 2 до 4 кА
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; требует установки в закрытый шкаф
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, рассчитанная на механические нагрузки и долгий срок службы

Совместимость и монтаж

Автоматический выключатель NM8N-400S TM монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода сечением до 120 мм2 (медные) допускаются без переходников. Установка возможна только вертикально - ось устройства должна быть перпендикулярна полу. Монтаж в условиях повышенной вибрации требует дополнительной фиксации. Не рекомендуется устанавливать рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Конструкция выполнена из самозатухающего материала, исключающего распространение пламени. Все элементы расцепителя сертифицированы для работы в промышленных условиях. Отключение происходит без взрывоопасных выбросов - безопасно для обслуживания вблизи.

Преимущества

• Регулируемые параметры защиты позволяют точно адаптировать срабатывание под конкретную нагрузку - снижает риск ложных срабатываний
• Высокая отключающая способность (50 кА) делает его надёжным решением для крупных объектов с высоким уровнем КЗ
• Литой корпус обеспечивает долговечность и устойчивость к внешним воздействиям
• Широкий диапазон настройки термомагнитного расцепителя даёт гибкость при проектировании системы защиты

Ограничения применения

• Не предназначен для открытой установки - IP40 не защищает от влаги и пыли, требуется помещение класса IP54 и выше
• Не подходит для частых операций включения/выключения - не является аппаратом управления, только защитным
• Максимальная температура окружающей среды +40 C - при более высоких значениях необходимо снижать рабочий ток
• Не имеет функции дистанционного управления - управление только ручное через рычаг

Примеры использования

• Главный ввод в распределительный щит цеха с суммарной нагрузкой около 300–350 А
• Защита питающих линий к тяжёлому оборудованию: компрессорам, сварочным машинам, прессам
• Щиты питания на заводах, где есть значительные импульсные нагрузки и высокий потенциал КЗ

Практические советы

• Перед настройкой проверьте фактический ток потребления нагрузки - настройте термическую защиту на 10–15 % выше рабочего тока
• При использовании в сети с высоким коэффициентом гармоник (например, с частотными преобразователями) убедитесь, что токи не превышают предельные значения расцепителя
• Измеряйте контактное сопротивление после монтажа - плохой контакт увеличивает нагрев и снижает надёжность
• Проверяйте положение рычага перед запуском - он должен быть полностью введён в положение «ON»
• Для сервисного обслуживания используйте только оригинальные комплектующие - модификации расцепителей нарушают сертификацию
