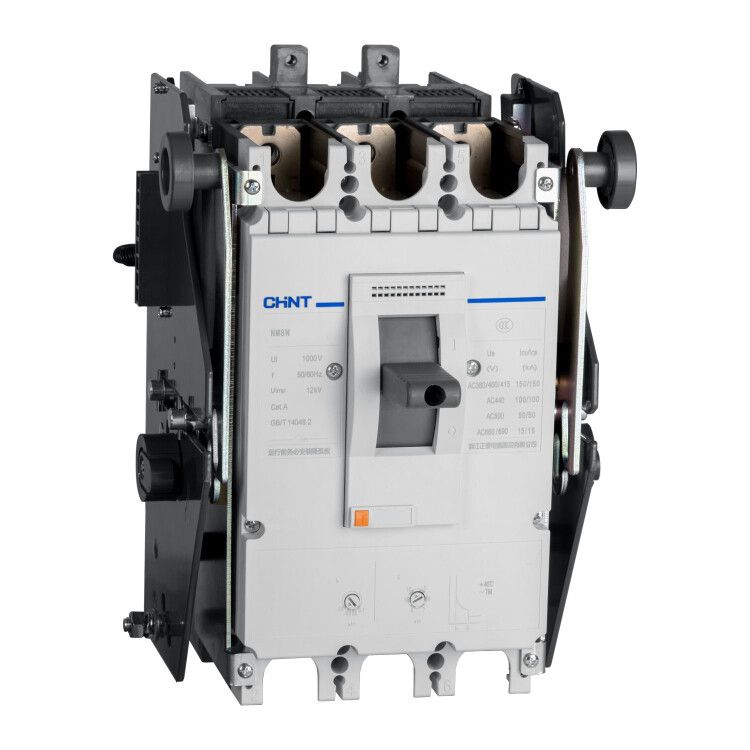

Выключатель автоматический NM8N-630S TM 3P 400А 50кА с рег. термомаг. расцепителем (R) | 269251 CHINT

Автоматический выключатель NM8N-630S TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для промышленного использования, особенно там, где требуется точная настройка порогов срабатывания. Бренд CHINT обеспечивает соответствие международным требованиям, а артикул 269251 позволяет легко идентифицировать модель в каталогах.

Назначение и область применения

NM8N-630S TM предназначен для коммутации и защиты силовых цепей переменного тока в распределительных щитах. Подходит для установки в промышленных объектах: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими пусковыми токами. Устройство защищает кабели и оборудование от повреждений из-за длительной перегрузки или аварийного короткого замыкания.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети.
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать.
• Количество полюсов: 3 - защита всех фаз одновременно, что важно для трёхфазных нагрузок.
• Защита от перегрузки: регулируемый тепловой расцепитель с диапазоном 280–400 А - можно настроить под реальную нагрузку оборудования.
• Защита от КЗ: регулируемый магнитный расцепитель с диапазоном 2000–4000 А - позволяет выбрать чувствительность к импульсным токам.
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищена от воды и пыли.
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

NM8N-630S TM монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных шкафов. Для подключения используются болтовые зажимы - рекомендуется использовать кабель сечением не менее 95 мм2 для номинала 400 А. Перед монтажом проверьте совпадение посадочных габаритов с другими аппаратами в щите. Выключатель не требует внешнего питания - работает полностью механически и термомагнитно.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Применение сертифицированного автомата снижает риск возгорания и гарантирует надёжное отключение при аварии. Литой корпус исключает доступ к токоведущим частям при закрытой крышке.

Преимущества

• Регулируемые пороги защиты позволяют точно адаптировать выключатель под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (50 кА) делает его подходящим для сетей с большими токами КЗ, характерными для крупных предприятий.
• Механизм срабатывания не зависит от внешних источников энергии - работает даже при отключении напряжения.
• Индикация положения рычага (ON/OFF/TRIPPED) позволяет быстро определить причину отключения.

Ограничения применения

• Степень защиты IP40 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью - нужна дополнительная защита в виде шкафа.
• Не предназначен для частых операций включения/выключения - рассчитан на основную защиту, а не на управление нагрузкой.
• Настройка расцепителей требует знаний и инструментов - не рекомендуется менять параметры без расчёта нагрузки.
• Нельзя использовать в цепях постоянного тока - только для переменного тока до 690 В.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями.
• Защита питающей линии к компрессорной станции с пуском под нагрузкой.
• Щит управления технологической линией, где необходимо избежать ложных отключений при пиковых токах.

Практические советы

• Перед установкой сверьте расчетный ток нагрузки с диапазоном настройки (280–400 А): выбирайте значение ближе к среднему значению рабочего тока, но ниже максимума.
• При настройке защиты от КЗ используйте коэффициент 5–10 от номинального тока - для двигателей часто достаточно 3×Iн (1200 А), но здесь минимальный порог 2000 А - учтите это при проектировании.
• Обязательно проверяйте момент затяжки контактных зажимов - недостаточно плотное соединение вызывает нагрев и выход из строя.
• Для обслуживания отключите питание и убедитесь, что все фазы обесточены - даже при выключенном положении рычага возможен потенциал на выводах.
• Заменяйте только аналогичные модели - артикул 269251 имеет специфические габариты и параметры, которые не всегда совпадают с другими сериями CHINT.
