Расцепитель независимый SHT22-M8 AC220-240V для NM8N-250/400/630 (R) | 269604 CHINT

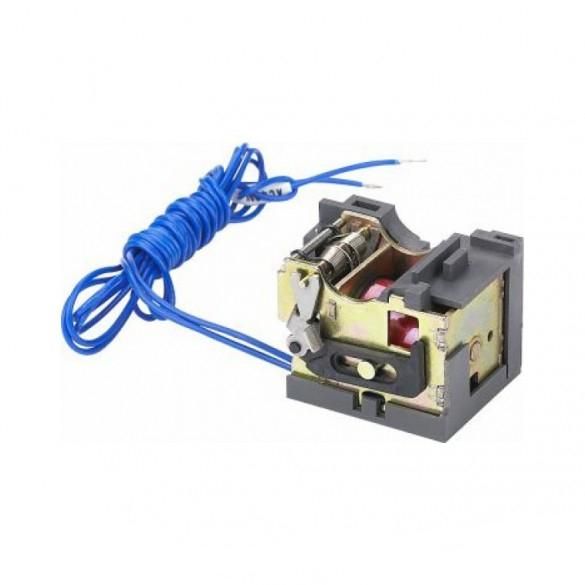

Расцепитель независимый SHT22-M8 AC 220-240В для NM8N-250/400/630 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N при подаче напряжения на катушку. Это решение применяется в системах управления, где требуется дистанционный сброс нагрузки - например, при аварийной остановке или по сигналу от внешнего контроллера.

Назначение и область применения

Расцепитель независимый SHT22-M8 AC 220-240В для NM8N-250/400/630 (R) работает как исполнительное устройство: когда на его катушку подаётся напряжение 220–240 В переменного тока, он механически активирует механизм расцепления автомата NM8N. Он не управляет током нагрузки - только отключает уже включённый выключатель. Подходит для установки в щитах с автоматами серии NM8N номиналом 250 A, 400 A или 630 A. Применяется в промышленных системах: на конвейерах, насосных станциях, системах вентиляции, где нужна быстрая и надёжная дистанционная остановка оборудования.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного тока (AC)
• Тип тока: только переменный (не совместим с постоянным током)
• Количество переключающих контактов: 1 (для передачи сигнала расцепления)
• Количество управляющих контактов: 0 (не имеет встроенных реле или коммутируемых цепей)
• Монтаж: фиксируется на DIN-рейке и соединяется с автоматом NM8N через шток механического взаимодействия

Совместимость и монтаж

Расцепитель SHT22-M8 AC 220-240В для NM8N-250/400/630 (R) совместим только с автоматическими выключателями серии NM8N номиналом 250 A, 400 A и 630 A. Устанавливается на переднюю панель корпуса выключателя - защёлкивается на специальный крепёжный шток. Электрическое подключение выполняется к двум клеммам на боковой стороне устройства: L и N. Напряжение подаётся только во время команды на отключение - длительное питание не требуется и не рекомендуется. Для работы не нужны дополнительные модули или преобразователи.

Безопасность и стандарты

Устройство соответствует международным требованиям к компонентам распределительных систем. Произведено компанией CHINT, соблюдающей стандарты IEC 60947-2 и IEC 60947-5-1. Не содержит опасных материалов. Работает в температурном диапазоне, совпадающем с условиями эксплуатации NM8N - от -25C до +70C. Защита IP20 - допускается установка только внутри закрытых щитов.

Преимущества

• Простой и надёжный принцип действия - механическая связь исключает отказы из-за электронных сбоев
• Не требует внешних источников питания кроме основной сети 220–240 В
• Интегрирован в экосистему NM8N - гарантирует точную совместимость и долговечность
• Небольшие габариты - не занимает лишнее место в щите

Ограничения применения

• Не работает с другими сериями автоматических выключателей - даже аналогичными от других брендов
• Поддерживает только переменный ток - нельзя использовать с источниками постоянного тока (DC)
• Не имеет встроенного контроля состояния - невозможно определить, был ли произведён сброс, без внешней системы мониторинга
• Не предназначена для частого включения/выключения - рекомендовано не более 10 операций в минуту

Примеры использования

• Автоматическая остановка конвейера при срабатывании датчика перегрузки
• Экстренное отключение насосной группы по сигналу пожарной тревоги
• Дистанционное отключение участка цепи при плановом обслуживании через кнопку “Стоп” на пульте управления
• Интеграция в PLC-систему для последовательного отключения нескольких потребителей

Практические советы

• Проверьте соответствие номинала автомата: расцепитель SHT22-M8 AC 220-240В для NM8N-250/400/630 (R) подходит только для 250 A, 400 A и 630 A - не используйте с меньшими моделями (например, NM8N-100)
• При монтаже убедитесь, что шток расцепителя плотно зафиксирован в механизме выключателя - слабое соединение вызывает неполное отключение
• Не подключайте к этому устройству другие нагрузки - оно не рассчитано на коммутацию тока, только на импульсное воздействие
• Для систем с высокой частотой срабатываний предусмотрите охлаждение катушки - длительное включение свыше 1 секунды может привести к перегреву
• Артикул 269604 - это единственный номер для этого конкретного варианта. Не путайте с другими версиями SHT22, работающими на DC или другом напряжении.
