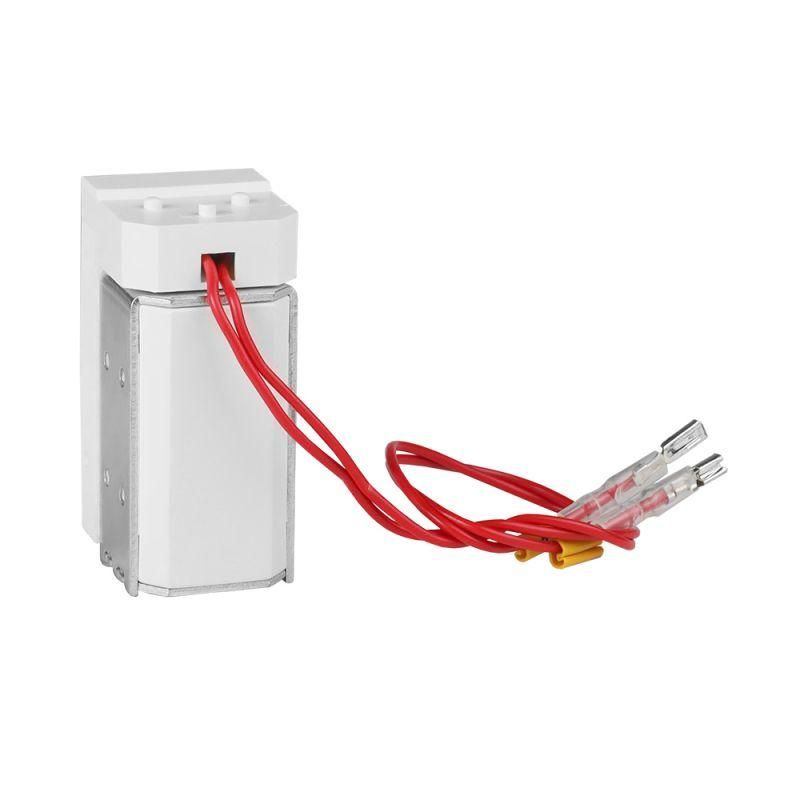

Расцепитель независимый OptiMat A S1 220VAC/DC КЭАЗ 366166

Расцепитель независимый OptiMat A S1 220V/220VAC/DC от КЭАЗ - устройство для удалённого отключения автоматического выключателя при подаче управляющего сигнала. Применяется в системах автоматизации и защиты электропитания, где требуется дистанционное управление коммутацией. Артикул 366166 соответствует модели с питанием 220 В AC/DC.

Назначение и область применения

Расцепитель независимый Optimat A S1 220V/220VAC/DC используется для дистанционного отключения автомата через внешний сигнал - например, от кнопки, реле или системы автоматики. Он не измеряет ток и не реагирует на перегрузки или КЗ, а лишь выполняет команду на отключение. Подходит для установки в щитах управления, на производствах, в системах безопасности, где важно отключить оборудование по внешнему событию - аварии, пожарной тревоге или программному запросу.

Технические характеристики

• Номинальное напряжение питания: 220 В
• Тип напряжения управления: переменный (AC) и постоянный (DC) - работает с обоими типами тока
• Тип расцепителя: независимый - не связан с токовой защитой автомата
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов, только исполнительный механизм
• Диапазон настройки расцепления КЗ: 0…0 А - не регулируется, так как не является защитным элементом

Совместимость и монтаж

Расцепитель OptiMat A S1 220V/220VAC/DC устанавливается на DIN-рейку рядом с автоматическим выключателем и механически соединяется с его рычагом отключения. Совместим с модульными автоматами серии A, B, C, D от КЭАЗ, имеющими фланец для крепления расцепителей. Для подключения используйте провода сечением до 2,5 мм2. Напряжение 220 В AC/DC позволяет подключать его к сетям 220 В переменного тока или к источникам постоянного тока такого же уровня - например, от батарей или выпрямителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Произведено на Курском электроаппаратном заводе (КЭАЗ) - производителе, сертифицированном по ISO 9001. Устройство не содержит опасных материалов и рассчитано на работу в условиях промышленной среды.

Преимущества

• Удобство монтажа и подключения - компактная форма, совместимость с популярными автоматами, простое подсоединение проводов
• Многоступенчатый контроль качества - каждый экземпляр проходит проверку на надёжность срабатывания и герметичность корпуса
• Поддержка AC/DC - гибкость в использовании: можно применять как в бытовых, так и в промышленных системах с DC-питанием

Ограничения применения

• Не предназначен для работы при напряжении ниже 85 % от номинала (менее 187 В) - возможны отказы в срабатывании
• Не обеспечивает защиту от перегрузки или короткого замыкания - обязательно использовать в паре с автоматическим выключателем
• Не имеет собственных контактных групп - нельзя использовать как переключатель нагрузки
• Не рекомендован для частого циклического включения/выключения более 10 раз в минуту - риск перегрева катушки

Примеры использования

• Отключение группы оборудования при срабатывании пожарной сигнализации
• Автоматическое отключение станка при достижении предельного времени работы
• Дистанционное отключение в системах управления зданием (BMS) по команде с пульта
• Выключение цепи при обнаружении утечки тока в системе с контроллером

Практические советы

• Перед монтажом убедитесь, что автоматический выключатель имеет фланец для крепления расцепителя - иначе устройство не установится
• При подключении к сети 220 В AC используйте защищённую клемму; при работе с DC - соблюдайте полярность
• Не допускайте попадания воды или пыли на корпус - хотя расцепитель не имеет IP-защиты, он рассчитан на внутреннюю установку в закрытые шкафы
• Проверьте срабатывание после монтажа: подайте 220 В на вход и убедитесь, что автомат отключился
• Артикул 366166 - единственный вариант этого типа с питанием 220 В AC/DC в линейке OptiMat A S1 - другие модели имеют другое напряжение
