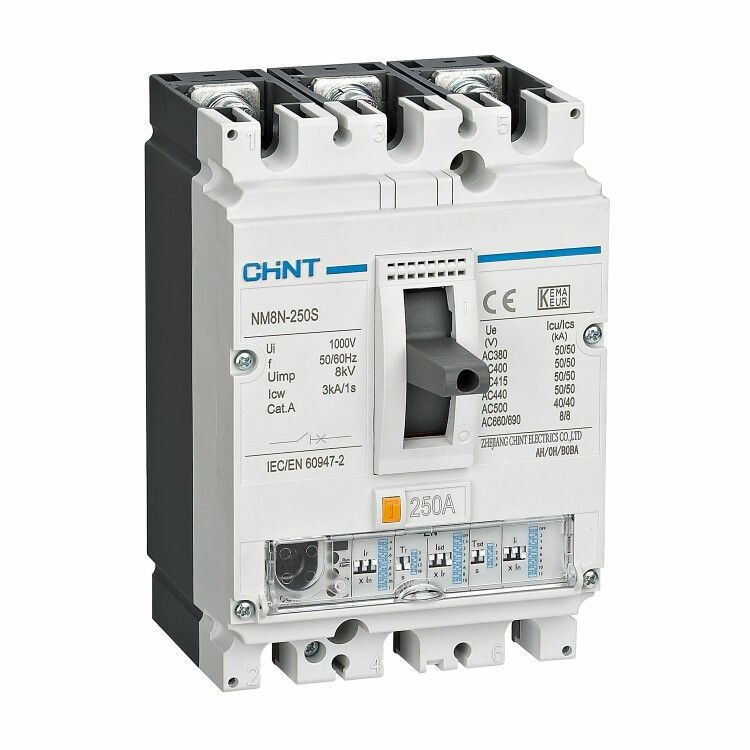

Выключатель автоматический NM8N-250S EN 3P 250А 50кА с электр. расцепителем (R) | 271335 CHINT

Автоматический выключатель NM8N-250S EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, рассчитанный на работу в сетях до 690 В переменного тока и 1000 В постоянного. Номинальный ток 250 А и отключающая способность 50 кА делают его подходящим для защиты мощных распределительных щитов, промышленных линий и крупных .

Назначение и область применения

Выключатель NM8N-250S EN используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных устройствах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, большие электродвигатели. Также применяется там, где требуется точная настройка порогов срабатывания - благодаря электронному расцепителю можно гибко адаптировать защиту под конкретную нагрузку.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Номинальный ток: 250 А
• Отключающая способность (Icu): 50 кА - способен безопасно прервать максимальный ток короткого замыкания этого уровня
• Количество полюсов: 3
• Диапазон регулировки тока КЗ: 500–3000 А - позволяет задавать чувствительность защиты от короткого замыкания в широких пределах
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Степень защиты IP40 - защищён от доступа проволокой (>1 мм) и твердыми предметами, но не от воды; не предназначен для открытых площадок или сырых помещений

Совместимость и монтаж

Монтаж возможен в любом положении: вертикальном, горизонтальном, а также с нижним подключением силовых кабелей - что удобно при компактной сборке шкафов. Выключатель совместим со стандартными DIN-рейками 35 мм. Для подключения используются болтовые зажимы - требуют правильного момента затяжки согласно руководству. Электронный расцепитель требует внешнего питания - проверьте наличие вспомогательного источника 24 В постоянного тока или 230 В переменного тока (зависит от модификации).

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2. Применяет принципы селективной защиты - позволяет координировать сработку с другими автоматическими выключателями в сети, чтобы избежать массового отключения. Отличается высокой надёжностью коммутационной износостойкости, что важно при частых операциях включения/выключения.

Преимущества

• Электронный расцепитель даёт возможность точно настраивать токи срабатывания - выше, чем у термомагнитных аналогов
• Широкий диапазон регулировки тока КЗ (500–3000 А) повышает универсальность - один прибор покрывает множество типов нагрузок
• Литой корпус обеспечивает долговечность и исключает попадание пыли внутрь механизма
• Поддержка нижнего подключения упрощает проектирование шкафов и экономит место

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP40 недостаточна
• Требуется источник питания для электронного расцепителя - без него защита будет работать только в режиме тепловой перегрузки
• Не рекомендован для частых пусков электродвигателей свыше 10 раз в час - риск перегрева контактов
• Работает только с одно- и трехфазными цепями - не подходит для систем постоянного тока с напряжением более 1000 В

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В
• Контроль питанием станка с асинхронным двигателем 160 кВт
• Узел управления конвейерной линией с несколькими двигателями
• Фидерный автомат в цепи освещения большого производственного помещения

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины шкафа - NM8N имеет фиксированные габариты, отличные от других серий
• Настройте ток срабатывания КЗ близко к реальному значению тока КЗ в вашей сети - слишком низкий порог вызовет ложные отключения, слишком высокий - потерю защиты
• Обязательно используйте пломбы после настройки - изменения параметров должны выполняться только специалистами
• Для обслуживания отключите все цепи и убедитесь в отсутствии напряжения - даже при выключенном состоянии контактная система остаётся под потенциалом
• Проверьте температурный режим окружающей среды - рабочий диапазон обычно –25…+70 C, но при нагреве внутри шкафа возможно снижение допустимого тока
