Основание втычного исполнения PIA22F-M8 (перед. присоед.) для NM8N-250 3P (R) | 269738 CHINT

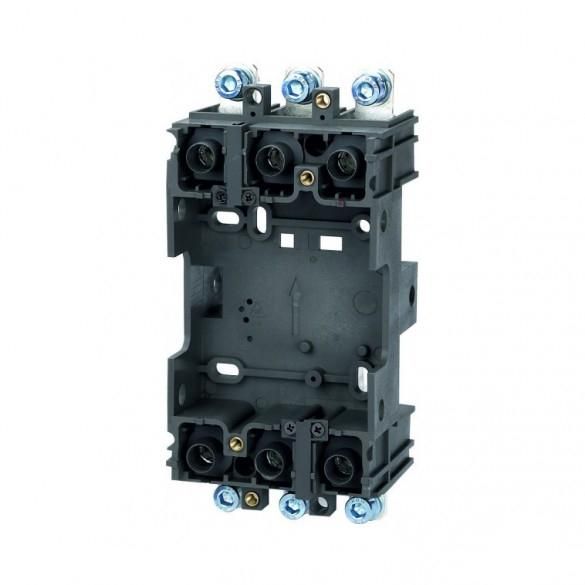

Основание втычного исполнения PIA22F-M8 (передняя присоединительная панель) для NM8N-250 3P (R) от бренда CHINT предназначено для надёжного механического и электрического соединения автоматического выключателя NM8N-250 3P (R) с силовой шиной. Это компонент системы, который упрощает замену и обслуживание выключателя без демонтажа проводов.

Назначение и область применения

PIA22F-M8 - это передняя присоединительная панель, которая позволяет установить автоматический выключатель NM8N-250 3P (R) на DIN-рейку и подключить его к токоведущим шинам через втычной контакт. Применяется в распределительных щитах промышленного и коммерческого назначения, где требуется быстрая замена оборудования без отключения всей цепи.

Технические характеристики

• Тип исполнения: втычное (plug-in)
• Совместимо с: автоматическим выключателем NM8N-250 3P (R)
• Количество полюсов: 3
• Максимальный ток: до 250 A (соответствует номиналу NM8N-250)
• Крепление: на DIN-рейку 35 мм
• Материал корпуса: термостойкий пластик, класс горючести UL94 V-0

Совместимость и монтаж

PIA22F-M8 совместим исключительно с выключателями серии NM8N-250 3P (R). Установка происходит следующим образом:

• Убедитесь, что питание отключено и проверено отсутствие напряжения.
• Закрепите основание на DIN-рейке с помощью фиксирующего защёлкивающего механизма.
• Подсоедините входные и выходные шины к клеммам панели - контакты расположены снизу и сверху.
• Вставьте выключатель NM8N-250 3P (R) в панель до характерного щелчка - он зафиксируется и замкнёт контакты.
• Не используйте усилие больше необходимого - перегрузка контактов может повредить панель или выключатель.

Безопасность и стандарты

Изделие соответствует требованиям международных норм безопасности для электрооборудования. Материалы корпуса имеют сертификацию UL94 V-0 - самозатухающие при возгорании. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном выключателе.

Преимущества

• Позволяет менять выключатель NM8N-250 3P (R) без отключения питания всей цепи - достаточно извлечь устройство из панели.
• Обеспечивает надёжный контакт благодаря точному соответствию геометрии втычных элементов.
• Уменьшает время техобслуживания и снижает риск ошибок при подключении.
• Защищённая конструкция минимизирует вероятность короткого замыкания при работе в условиях повышенной запылённости.

Ограничения применения

• Не применяется с другими моделями выключателей - даже аналогичными из серии NM8N, если они отличаются по номиналу или числу полюсов.
• Не предназначен для работы вне закрытых щитов - не имеет защиты IP выше IP20.
• Не рекомендуется использовать в средах с постоянным воздействием влаги, химических паров или агрессивных веществ.
• Работает только с выключателями, имеющими втычную базу - не совместим с моделями, оснащёнными болтовыми зажимами.

Примеры использования

• Промышленные станки с частотными преобразователями - для быстрой замены автомата при аварийном отключении.
• Линии конвейеров в пищевой промышленности - где простои недопустимы.
• Щитовые помещения на объектах ЖКХ и логистики - для удобства планового обслуживания.

Практические советы

• Перед установкой проверьте, чтобы контакты на шинах были чистыми и не окисленными - это влияет на нагрев и срок службы.
• При замене выключателя всегда используйте оригинальный NM8N-250 3P (R) - несовместимые модели могут не войти или вызвать перегрев.
• Учитывайте посадочные размеры: PIA22F-M8 рассчитана именно на 3-полюсный выключатель NM8N-250; другие размеры не подходят.
• После монтажа выполните контрольный тест: попробуйте извлечь и вставить выключатель - движение должно быть плавным, без люфта.
