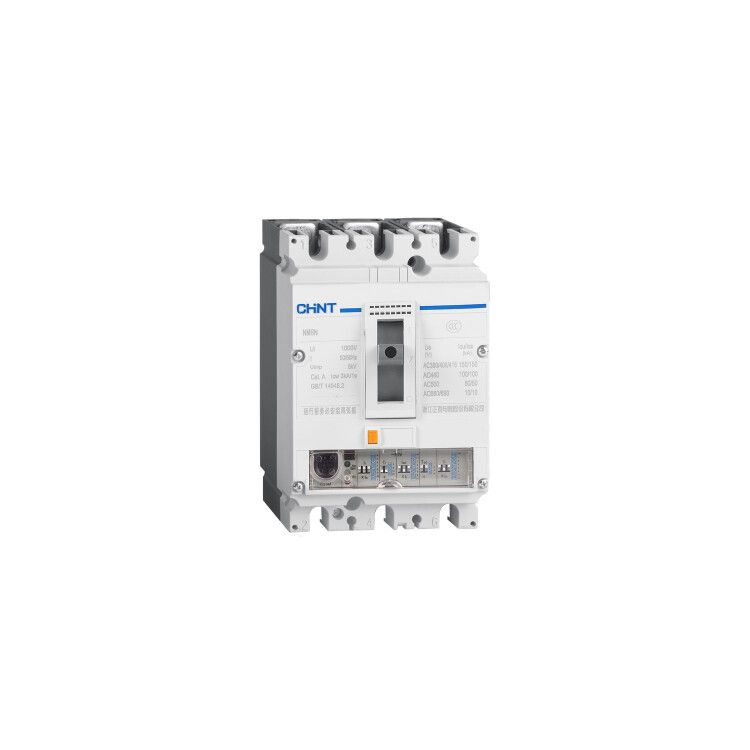

Выключатель автоматический NM8N-250S TM 3P 160А 50кА с рег. термомаг. расцепителем (R) | 271172 CHINT

Автоматический выключатель NM8N-250S TM 3P от CHINT - трёхполюсное устройство с регулируемым термомагнитным расцепителем, предназначенное для защиты цепей переменного тока до 690 В при номинальном токе 160 А. Обеспечивает надёжную защиту от перегрузок и коротких замыканий в промышленных распределительных щитах.

Назначение и область применения

Автоматический выключатель NM8N-250S TM 3P используется для защиты силовых цепей в промышленных установках, где требуется точная настройка порогов срабатывания. Подходит для питания двигателей, трансформаторов, конвейеров, сварочного оборудования и других нагрузок с высокими пусковыми токами. Устанавливается в распределительных щитах класса IP40, защищённых от доступа пальцев и твердых предметов, но не от брызг воды.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные системы 400–690 В
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность Icu: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер
• Диапазон регулировки тока КЗ: 800…1600 А - можно настроить чувствительность к короткому замыканию в пределах 5–10 крат от номинала
• Степень защиты IP40 - защита от контакта с внутренними частями и твёрдыми частицами размером более 1 мм, но не от влаги
• Тип исполнения: автоматический выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

Устройство совместимо со штангами DIN 35 мм, установленными в стандартных распределительных щитах. Для подключения используются болтовые зажимы - провода сечением до 50 мм2 (медные) допускаются без переходников. Монтаж возможен в вертикальной плоскости, горизонтальное положение не рекомендовано. Не требует внешнего питания - работает исключительно на основе теплового и магнитного принципов срабатывания. Перед установкой проверьте соответствие посадочных габаритов и зазора между соседними аппаратами - минимальное расстояние 10 мм.

Безопасность и стандарты

NM8N-250S TM 3P соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает изоляцию между полюсами и предотвращает распространение дуги благодаря встроенным дугогасительным камерам на каждом полюсе. Наличие механической блокировки позволяет использовать устройство в системах с несколькими источниками питания, исключая случайное включение при обслуживании.

Преимущества

• Регулируемый порог срабатывания при коротком замыкании (800–1600 А) - позволяет точно адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний
• Механизм с двумя видами расцепления - тепловой (для длительных перегрузок) и магнитный (для внезапных КЗ) обеспечивают комплексную защиту
• Литой корпус - улучшает долговечность, исключает попадание пыли и посторонних предметов внутрь устройства
• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов с большими токами КЗ

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP40 не защищает от брызг и конденсата
• Не подходит для частого включения/выключения - не является устройством управления, а лишь защитным аппаратом
• Нельзя использовать в цепях постоянного тока - рассчитана исключительно на переменный ток
• Требуется ручная настройка - отсутствуют электронные функции, такие как тайминг или удалённый контроль

Примеры использования

• Защита главного входа в промышленный цех с двигателями мощностью до 75 кВт
• Щитовая защита конвейерной линии с несколькими асинхронными двигателями
• Распределительный щит на заводе с напряжением 400 В и током КЗ до 45 кА
• Подключение трансформатора 630 кВА в распределительной подстанции

Практические советы

• Перед первым запуском проверьте настройку тока срабатывания КЗ - она должна находиться в пределах 1,5–2,5 крат от рабочего тока нагрузки
• Используйте только медные провода с жилами, зачищенными до металлического блеска - плохой контакт вызывает нагрев и выход из строя
• При групповом монтаже нескольких выключателей соблюдайте вентиляционный зазор - перегрев снижает реальный номинальный ток
• Не используйте NM8N-250S TM 3P в качестве основного рубильника - он не предназначен для частого ручного отключения
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами и частыми пусками
