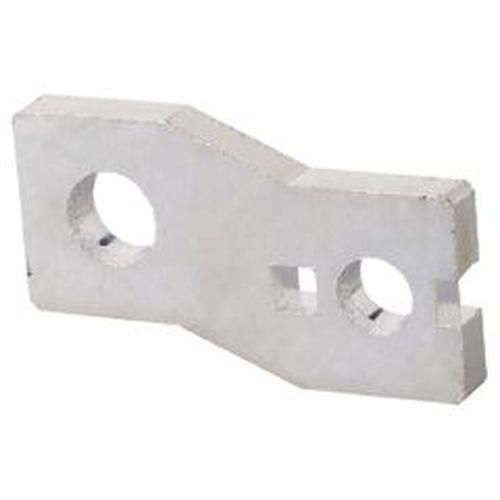

Внешний вывод FCP22-M8 для переднего присоединения NM8N-250 3P - это компонент для организации внешнего подключения к автоматическому выключателю NM8N-250 3P от CHINT, позволяющий легко и безопасно подводить провода спереди, без вскрытия корпуса устройства.

Назначение и область применения

Внешний вывод FCP22-M8 предназначен для переднего присоединения кабелей к автоматическим выключателям серии NM8N-250 3P. Он используется там, где требуется быстрый доступ к контактам без демонтажа оборудования - например, на панелях с ограниченным пространством за устройством или в модульных распределительных щитах. Подходит для систем управления, станков, конвейеров и других промышленных установок.

Технические характеристики

• Тип подключения: переднее, внешнее
• Совместим с: автоматическими выключателями NM8N-250 3P
• Форма контакта: M8 - круглые клеммы с внутренним диаметром 8 мм
• Максимальный ток: до 250 A (соответствует номиналу NM8N-250)
• Материал контактов: медные сплавы с серебряными покрытиями
• Изоляция: термостойкий пластик, класс горючести UL94 V-0

Совместимость и монтаж

FCP22-M8 устанавливается исключительно на выключатели серии NM8N-250 3P от CHINT. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Снять декоративную крышку с лицевой стороны автомата;
• Закрепить FCP22-M8 на фиксирующих штырях до характерного щелчка;
• Подключить кабель с жилой диаметром до 8 мм через зажимной болт;
• Проверить надёжность соединения и вернуть крышку на место.

Не используйте силовые кабели с жилами больше 8 мм - это повредит клемму и нарушит контакт.

Безопасность и стандарты

Внешний вывод FCP22-M8 соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция обеспечивает изолированное подключение, предотвращает случайное прикосновение к токоведущим частям при установленной крышке. Сертифицирован для работы в условиях промышленной среды.

Преимущества

• Ускоряет обслуживание - не требует отключения всей цепи для замены/проверки подключений;
• Экономит место в щите - позволяет прокладывать кабели спереди, минуя заднюю часть;
• Обеспечивает надёжный контакт благодаря медным контактам с антикоррозийным покрытием;
• Легко проверяется визуально - состояние клемм видно без вскрытия корпуса.

Ограничения применения

• Не совместим с другими сериями автоматических выключателей - даже аналогичными по номиналу;
• Не предназначена для использования вне закрытых распределительных щитов - не имеет защиты IP выше IP20;
• Не рекомендуется применять в средах с высокой запылённостью или агрессивными газами без дополнительной герметизации;
• Работает только с однопроводными кабелями - многожильные кабели должны иметь наконечники.

Примеры использования

• Промышленные станки с частыми переключениями нагрузки - удобно менять кабели без остановки всего щита;
• Конвейерные системы - когда доступ к тыльной стороне щита затруднён;
• Аварийные системы освещения - для быстрой диагностики и замены кабелей;
• Модульные щиты с плотной компоновкой - экономия места за счёт передней подводки.

Практические советы

• Перед установкой FCP22-M8 убедитесь, что выключатель NM8N-250 3P полностью отключен и заблокирован;
• Используйте наконечники типа U-образные или трубчатые для многожильных проводов - это повысит долговечность соединения;
• Проверьте момент затяжки клеммного болта - переусиливать нельзя, чтобы не деформировать контакт;
• При использовании в условиях вибраций регулярно контролируйте затяжку клемм - особенно после первых 10–20 циклов включения;
• FCP22-M8 - аксессуар, а не самостоятельное устройство; он работает только в паре с оригинальным NM8N-250 3P от CHINT.
