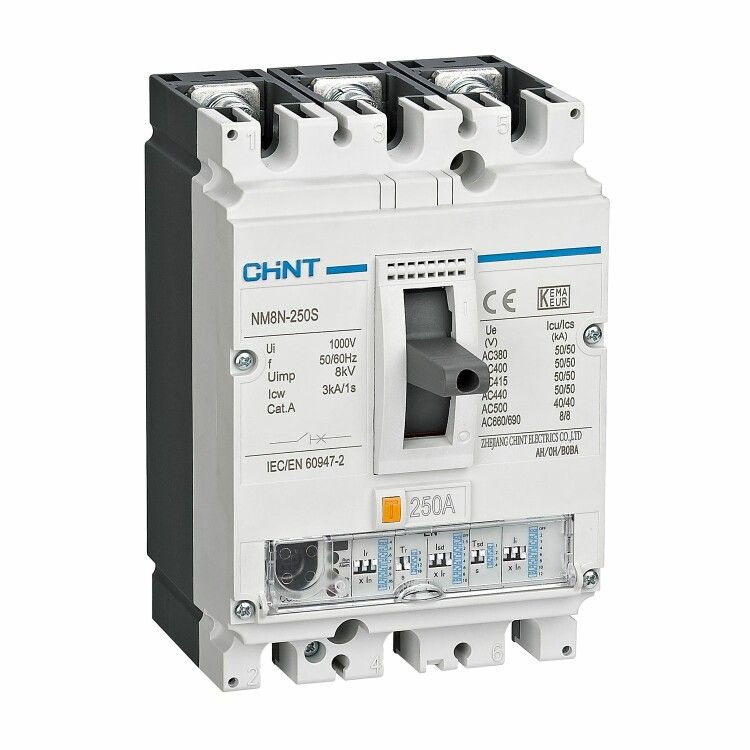

Выключатель автоматический NM8N-250S EN 3P 160А 50кА с электр. расцепителем (R) | 271334 CHINT

Автоматический выключатель NM8N-250S EN - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты сетей переменного и постоянного тока от перегрузок, коротких замыканий и снижения напряжения. Бренд CHINT предлагает эту модель как надёжное решение для промышленных распределительных щитов с токами до 160 А и отключающей способностью 50 кА.

Назначение и область применения

Автоматический выключатель NM8N-250S EN защищает электрические цепи от аварийных ситуаций: длительной перегрузки, короткого замыкания и внезапного падения напряжения. Подходит для установки в распределительных щитах промышленных объектов - на входе в оборудование, у двигателей, конвейеров, насосов и других мощных потребителей. Применяется в системах с переменным током до 690 В и постоянным - до 1000 В. Частые пуски двигателей не являются проблемой благодаря оптимизации расцепителя.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Количество полюсов: 3
• Отключающая способность (Icu): 50 кА - способен безопасно прервать максимальный ток КЗ на этом уровне
• Диапазон регулировки тока срабатывания при КЗ: 320–1920 А - позволяет точно настроить чувствительность под нагрузку
• Тип корпуса: литой, прочный и герметичный
• Степень защиты IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Частота: 50/60 Гц

Совместимость и монтаж

Монтаж возможен в любом положении: вертикальном, горизонтальном, а также с подключением силовых проводов снизу - удобно для компактных шкафов. Выключатель совместим со стандартными DIN-рейками 35 мм. Электронный расцепитель требует внешнего питания - проверьте наличие источника управления перед установкой. Для подключения используйте кабели сечением, соответствующим току 160 А и условиям окружающей среды. Учитывайте посадочные габариты: размеры аппарата рассчитаны под типовые решения серии NM8N.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Наличие электронного расцепителя обеспечивает точную и быструю реакцию на аномальные режимы. Защита от пониженного напряжения предотвращает повреждение оборудования при просадках сети. IP40 не гарантирует защиту от брызг и пыли в условиях повышенной запылённости - для таких мест рекомендуются модели с более высокой степенью защиты.

Преимущества

• Электронный расцепитель даёт гибкую настройку порогов срабатывания - можно адаптировать под специфику нагрузки
• Высокая отключающая способность (50 кА) - подходит для зон с большими токами КЗ, например, рядом с трансформаторами
• Поддержка подключения снизу - упрощает организацию кабельных маршрутов в плотных щитах
• Универсальная работа с переменным и постоянным током - расширяет возможности применения
• Литой корпус обеспечивает механическую прочность и долговечность даже в жестких условиях

Ограничения применения

• Не предназначен для установки во влажных помещениях или на улице из-за степени защиты IP40 - отсутствует защита от воды
• Требует внешнего источника питания для работы электронного расцепителя - без него защита по току будет недоступна
• Регулировка тока КЗ доступна в диапазоне 320–1920 А; для нагрузок менее 320 А требуется другой аппарат
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита главного ввода в промышленный цех с мощными станками
• Щитовая распределения энергии на конвейерной линии
• Питание крупных насосных установок в водоснабжении
• Цепи постоянного тока в солнечных электростанциях (до 1000 В)

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 50 кА - иначе аппарат не справится
• Настройте ток срабатывания по КЗ в соответствии с сечением кабелей и характеристиками нагрузки - не ставьте минимальный порог без необходимости
• Обеспечьте доступ к кнопкам сброса и индикации - они нужны для обслуживания
• При использовании в щите с несколькими выключателями соблюдайте шаг монтажа - NM8N-250S EN занимает стандартное место, но учтите тепловыделение
• Для систем с частыми пусками двигателей - этот аппарат выбран правильно, так как расцепитель не реагирует на кратковременные импульсы
