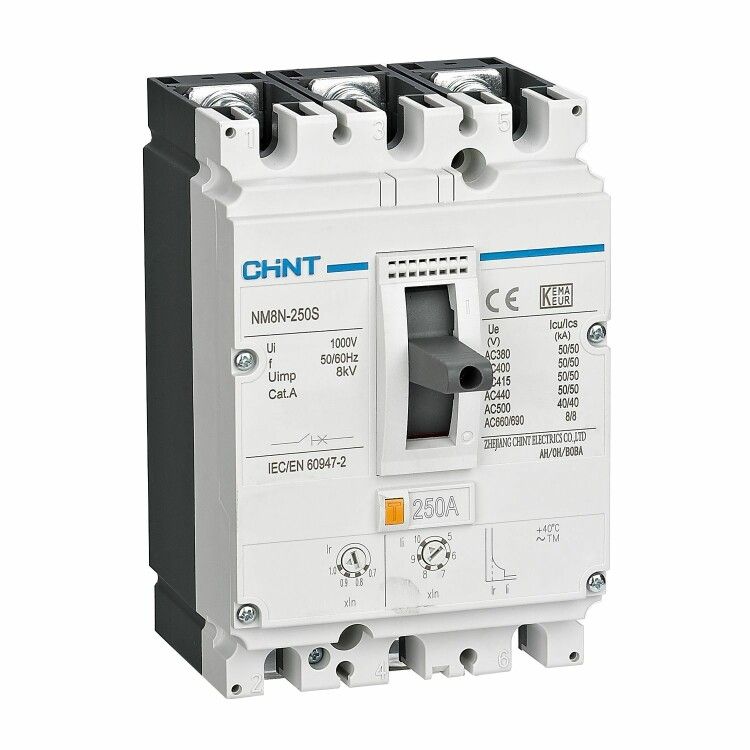

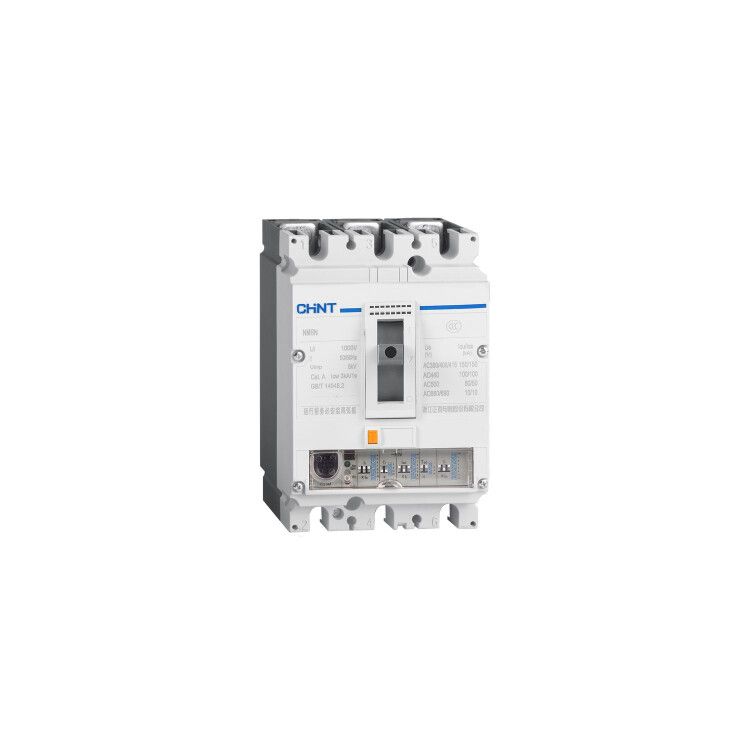

Выключатель автоматический для защиты двигателя 3п 160А 50кА NM8N-250S M (R) CHINT 271428

Автоматический выключатель защиты двигателя NM8N-250S M (R) от CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат обеспечивает надежную работу в промышленных системах с высокими токами, особенно там, где важна точная настройка защиты. Артикул 271428 соответствует модели NM8N-250S M (R) из серии NM8N.

Назначение и область применения

Автоматический выключатель NM8N-250S M (R) защищает электродвигатели мощностью до 160 А от повреждений, вызванных перегрузкой или коротким замыканием. Подходит для установки в распределительных щитах промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов и других устройств с асинхронными двигателями. Применяется в условиях постоянной нагрузки и частых пусков.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток через аппарат
• Количество полюсов: 3 - защита всех трех фаз сети
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины
• Отключающая способность: 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер
• Диапазон настройки защиты от перегрузки: 0,4–1 А - позволяет точно задать порог срабатывания по току, близкий к рабочему току двигателя
• Диапазон регулировки срабатывания КЗ: 1440–2240 А - предельный ток, при котором сработает мгновенная защита от короткого замыкания
• Степень защиты: IP40 - защищен от предметов больше 1 мм, но не от воды; требует установки внутри закрытого шкафа
• Тип исполнения: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-250S M (R) монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используются винтовые зажимы - рекомендуется затяжка моментом 1,5–2 Нм. Учитывайте, что настройка тока защиты от перегрузки выполняется вращением регулятора на лицевой панели - она доступна без вскрытия корпуса. Монтаж возможен только в вертикальном положении +-15°. Не допускается установка рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Автоматический выключатель NM8N-250S M (R) соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает класс отключения B - оптимальный для двигателей с высоким пусковым током. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и отсутствию открытых контактов при установленной крышке.

Преимущества

• Точная настройка защиты от перегрузки (0,4–1 А) - позволяет адаптировать аппарат под маломощные двигатели даже при номинале 160 А
• Широкий диапазон срабатывания КЗ (1440–2240 А) - снижает риск ложных срабатываний при пуске двигателя
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям
• Индикация состояния (ON/OFF/Trip) на передней панели - удобство диагностики без открывания шкафа

Ограничения применения

• Не предназначена для работы во внешних условиях - степень защиты IP40 не защищает от влаги и пыли вне шкафа
• Нельзя использовать для защиты цепей освещения или бытовых приборов - специализирован для двигателей
• Регулировка тока перегрузки ограничена диапазоном 0,4–1 А - не подходит для двигателей с рабочим током выше 1 А
• Максимальный ток КЗ 50 кА - не годится для крупных подстанций с более высокой короткозамкнутой мощностью

Примеры использования

• Защита двигателя насоса 7,5 кВт в системе водоснабжения
• Управление и защита конвейера на пищевом производстве
• Подключение вентилятора 15 кВт в системе вентиляции промзоны
• Щит управления станком с ЧПУ, где двигатель имеет частые пуски и остановки

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,4–1 А для корректной настройки защиты
• При использовании с частотным преобразователем - убедитесь, что выключатель не используется вместо выходного устройства защиты ПЧ
• После монтажа выполните тестовое срабатывание по перегрузке - используйте токоизмерительные клещи для контроля
• Не заменяйте NM8N-250S M (R) обычным автоматическим выключателем - он отличается специфической времятоковой характеристикой для двигателей
• При замене старого аппарата - сверьте габариты и тип крепления, чтобы не потребовалось модификация шкафа
