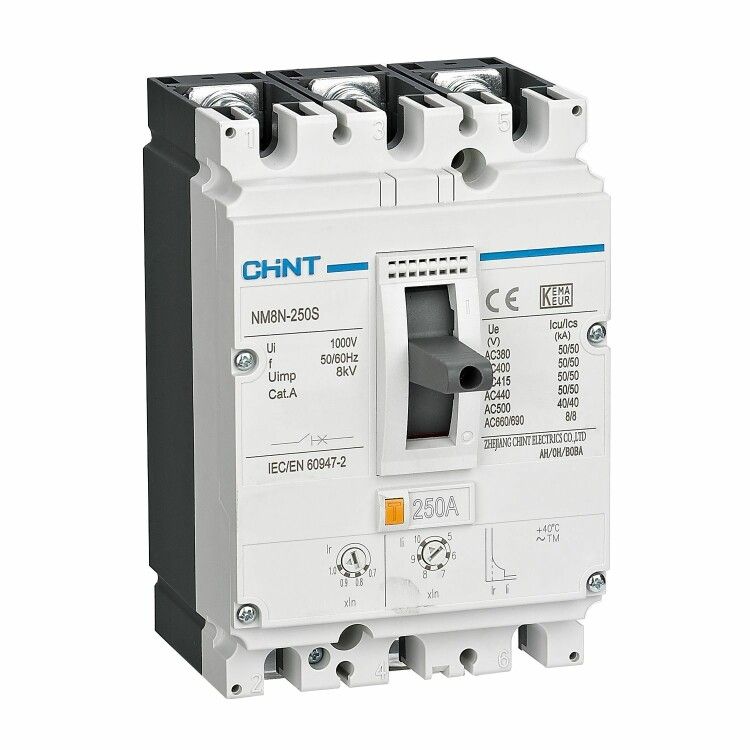

Выключатель автоматический защиты двигателя NM8N-250S M 200А 50кА 3P (R) | 271430 CHINT

Автоматический выключатель защиты двигателя NM8N-250S M от CHINT предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат с номинальным током 200 А и отключающей способностью 50 кА подходит для промышленного оборудования, где важна точная настройка и высокая отказоустойчивость.

Назначение и область применения

NM8N-250S M используется для защиты трёхфазных электродвигателей в системах управления производственным оборудованием. Он обеспечивает одновременную защиту от длительных перегрузок и внезапных коротких замыканий. Применяется в цепях с напряжением до 690 В, особенно там, где требуется точная настройка порогов срабатывания - например, на насосах, компрессорах, конвейерах и станках с ЧПУ.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные системы 660–690 В.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключая работу двигателя на одной или двух фазах.
• Номинальный ток: 200 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ, характерных для крупных промышленных объектов.
• Тип изделия: Выключатель автоматический в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям и загрязнениям.
• Диапазон регулировки срабатывания короткого замыкания: 1800–2800 А - позволяет настроить чувствительность к КЗ под конкретную нагрузку двигателя.
• Степень защиты: IP40 - предохраняет внутренние механизмы от контакта с проводящими предметами диаметром более 1 мм, но не защищён от воды или пыли.
• Диапазон установки расцепителя перегрузки: 0,7–1 А - этот параметр указывает на минимальный ток, при котором начинается тепловая защита; важно правильно выбрать соответствующий расцепитель под реальный ток двигателя.

Совместимость и монтаж

NM8N-250S M монтируется на DIN-рейку шириной 35 мм, типовая для промышленных щитов. Подключение осуществляется через верхние и нижние зажимы - допускаются медные жилы сечением до 95 мм2. Учитывайте, что расцепитель перегрузки имеет ограниченный диапазон настройки (0,7–1 А); он рассчитан на двигатели с рабочим током около 70–100 А. Для двигателей выше этого значения потребуется другой модуль расцепителя - данный вариант не подходит для полной нагрузки 200 А.

Безопасность и стандарты

Автоматический выключатель NM8N-250S M соответствует международному стандарту IEC/EN 60947-2 для выключателей в литом корпусе. Конструкция обеспечивает изоляцию и предотвращает случайный контакт с токоведущими частями благодаря классу защиты IP40. Однако для работы во влажных средах или на открытых площадках требуется дополнительная внешняя защита - сам аппарат не предназначена для эксплуатации вне шкафа.

Преимущества

• Высокая отключающая способность (50 кА) гарантирует безопасность даже при аварийных режимах в мощных сетях.
• Настройка тока срабатывания КЗ в широком диапазоне (1800–2800 А) позволяет точно адаптировать защиту под двигатель.
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям - идеально для заводских условий.
• Интегрированная тепловая защита с возможностью точной настройки снижает риск ложных срабатываний.

Ограничения применения

• Расцепитель перегрузки имеет узкий диапазон настройки (0,7–1 А), поэтому NM8N-250S M нельзя использовать для двигателей с рабочим током выше 100 А - нужен другой модуль расцепителя.
• Степень защиты IP40 не предусматривает защиту от брызг и пыли - устройство должно быть установлено внутри закрытого электрошкафа.
• Не предназначен для защиты однофазных нагрузок или освещения - только для трёхфазных двигателей.

Примеры использования

• Защита насосов на водопроводных станциях с током 80–90 А.
• Контроль двигателей воздушных компрессоров в цехах с напряжением 660 В.
• Обеспечение безопасности конвейерных линий на пищевых производствах.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - если он превышает 100 А, выберите другую модель с подходящим расцепителем.
• При монтаже соблюдайте рекомендованное усилие затяжки клемм - переусиливать нельзя, чтобы не повредить контакты.
• Не используйте NM8N-250S M в условиях повышенной влажности, на улице или в помещениях с технологической пылью - требуются дополнительные кожухи или шкафы с IP54+.
• Этот автомат - часть серии NM8N от CHINT; совместим со всеми другими элементами этой серии, что упрощает сборку и обслуживание щита.
