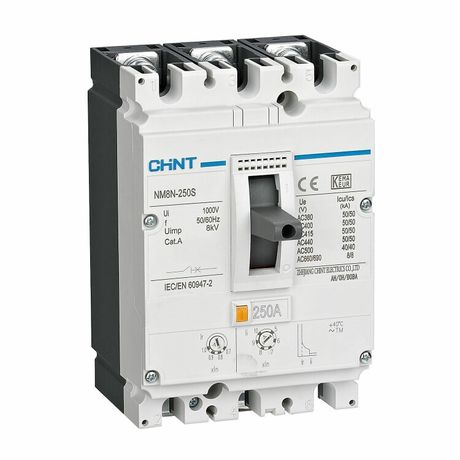

Выключатель автоматический NM8N-250S TM 3P 200А 50кА с рег. термомаг. расцепителем (R) | 271174 CHINT

Автоматический выключатель NM8N-250S ТМ от CHINT - трёхполюсное устройство на 200 А с регулируемым термомагнитным расцепителем, предназначенное для защиты силовых цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжная коммутация и точная настройка порогов срабатывания.

Назначение и область применения

Выключатель NM8N-250S ТМ используется для защиты электрических цепей переменного тока с частотой 50/60 Гц. Обеспечивает безопасную отсечку токов при перегрузках и коротких замыканиях. Применяется в промышленных системах: на входе в цеховые щиты, у защите двигателей, конвейеров, насосов, сварочных аппаратов и других мощных нагрузок. Удобен там, где нужна гибкая настройка чувствительности - например, при наличии пусковых токов или нестабильной сети.

Технические характеристики

• Номинальный ток: 200 А
• Отключающая способность (Icu): 50 кА - способен безопасно прервать максимальный ток короткого замыкания до 50 тысяч ампер
• Число полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Диапазон регулировки тока КЗ: 1000–2000 А - можно задать порог срабатывания мгновенного расцепления в этом интервале
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах

Совместимость и монтаж

NM8N-250S ТМ монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводников сечением до 95 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - указан в руководстве производителя. Наличие регулируемого расцепителя требует доступа к лицевой панели для настройки - поэтому устройство следует устанавливать в щитах с достаточным свободным пространством перед дверью. Не предназначено для наружной установки из-за низкой степени защиты IP40.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2. Конструкция обеспечивает безопасное гашение дуги благодаря специальным камерам на каждом полюсе. Литой корпус предотвращает контакт с токоведущими частями даже при повреждении внешних элементов. Автоматический выключатель NM8N-250S ТМ не содержит опасных материалов и соответствует требованиям RoHS.

Преимущества

• Регулируемый порог срабатывания при КЗ (1000–2000 А) позволяет точно адаптировать защиту под конкретную нагрузку, исключив ложные срабатывания при пусковых токах
• Термомагнитный расцепитель сочетает защиту от длительных перегрузок (по тепловому принципу) и мгновенную отсечку при аварии
• Литой корпус обеспечивает высокую механическую прочность и долговечность в условиях вибраций и запылённости
• Поддерживается серия NM8N - совместим с другими компонентами этой линейки, что упрощает проектирование и обслуживание

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не допускает использование вне помещений или в сырых средах - возможна коррозия контактов
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• Настройка тока КЗ требует знаний и инструментов - не рекомендуется для пользователей без опыта

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 150 кВт
• Коммутирующее устройство для группы асинхронных двигателей на конвейере
• Щитовая защита для системы HVAC с большими пусковыми токами
• Распределительный щит на объекте с нестабильной сетью, где важна точная настройка отключения

Практические советы

• Перед настройкой тока КЗ проверьте расчетный ток короткого замыкания в вашей сети - выбирайте значение ближе к верхнему пределу (1800–2000 А), если есть значительные пусковые токи
• Используйте только подходящие по сечению кабели - недостаточно плотная затяжка вызывает нагрев и выход из строя
• Проверяйте положение рычага после настройки - он должен быть легко перемещаемым, без заеданий
• Для сервисного обслуживания отключайте питание и используйте тестер на отсутствие напряжения - даже при выключенном автоматах в литом корпусе могут сохраняться потенциально опасные заряды
• NM8N-250S ТМ - часть серии NM8, поэтому запасные части и аналоги легко найти в каталоге CHINT
