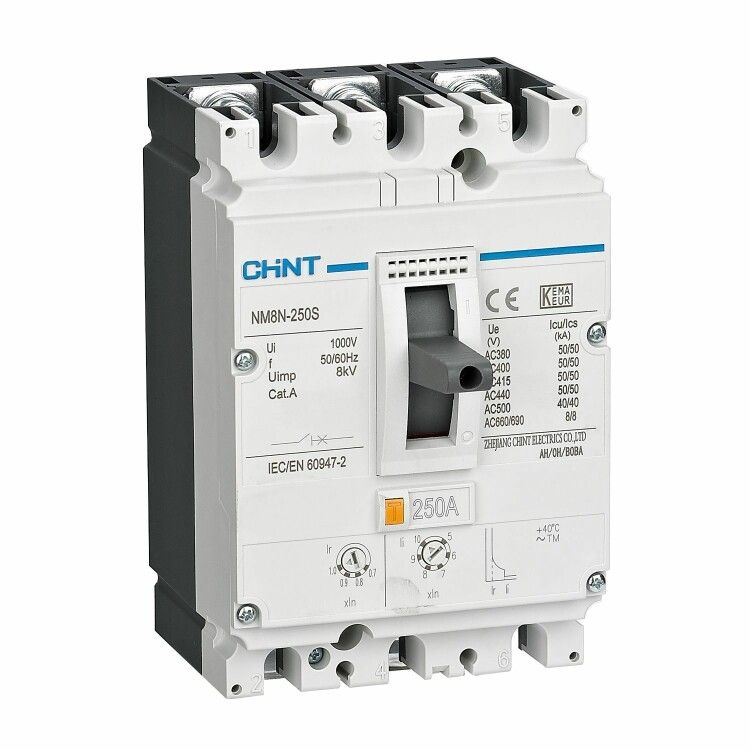

Выключатель автоматический NM8N-250H TM 3P 225А 100кА с рег. термомаг. расцепителем (R) | 271223 CHINT

Автоматический выключатель NM8N-250H TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка порогов срабатывания.

Назначение и область применения

Выключатель NM8N-250H TM используется для защиты электрических сетей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Обеспечивает безопасную работу оборудования при перегрузках, коротких замыканиях и внезапном снижении напряжения. Применяется в промышленных распределительных устройствах, на участках питания двигателей, конвейеров, насосов и других мощных нагрузок с редкими пусками.

Технические характеристики

• Номинальный ток: 225 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Количество полюсов: 3
• Отключающая способность: 100 кА - способен прервать максимальный ток КЗ без повреждений
• Диапазон тока перегрузки: 157,5–225 А - можно настроить чувствительность к длительной перегрузке
• Диапазон тока короткого замыкания: 1125–2250 А - настраиваемый порог срабатывания при аварии
• Степень защиты: IP40 - защищён от доступа пальцев и предметов более 1 мм, но не от воды и пыли
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

Выключатель NM8N-250H TM совместим со штангами DIN 35 мм и монтируется в любом положении: вертикально, горизонтально, а также позволяет подключать силовые провода с нижней стороны корпуса - удобно при компактной сборке щита. Для подключения используются болтовые зажимы, рассчитанные на медные жилы соответствующего сечения. Убедитесь, что площадка для монтажа имеет достаточную жёсткость и вентиляцию - нагрев при работе требует свободного воздухообмена.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Произведено в соответствии с сертификацией IEC 60947-2. Наличие регулируемого термомагнитного расцепителя позволяет точно адаптировать защиту под конкретную нагрузку, исключая ложные срабатывания.

Преимущества

• Регулируемые пороги срабатывания - позволяют настроить защиту под тип нагрузки (например, двигатель с высоким пусковым током)
• Высокая отключающая способность (100 кА) - подходит для мест с большой потенциальной энергией КЗ, таких как подстанции и крупные цеха
• Герметичный литой корпус - минимизирует риск попадания сторонних частиц внутрь механизма
• Подключение снизу - упрощает организацию кабельных трасс и экономит место в щите

Ограничения применения

• Не предназначена для установки во влажных помещениях или на улице - степень защиты IP40 не обеспечивает защиту от брызг и пыли
• Не рекомендуется использовать в средах с высоким уровнем вибраций без дополнительной фиксации - возможны сбои в контактах
• Не поддерживает дифференциальную защиту - для защиты от утечек тока необходимо применять отдельный УЗО
• Максимальный рабочий ток 225 А - не подходит для цепей выше этого значения

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими двигателями
• Щит управления конвейерной линией с частыми пусками
• Распределительный щит на заводе с высокой плотностью оборудования
• Установка в энергоёмком оборудовании: сварочные аппараты, большие насосы, воздушные компрессоры

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 225 А обычно требуется медный кабель сечением не менее 70 мм2
• Настройку тока перегрузки и КЗ выполняйте после определения реальных рабочих токов нагрузки - используйте клещевой амперметр
• При монтаже снизу - соблюдайте порядок подключения: сначала клеммы, потом фиксация на DIN-рейке
• Регулярно осматривайте контакты - при многократных срабатываниях возможен износ, особенно при токе близком к пределу
• Не путайте с моделями без регулировки - NM8N-250H TM R отличается именно наличием настроечного механизма, что важно для сложных систем
