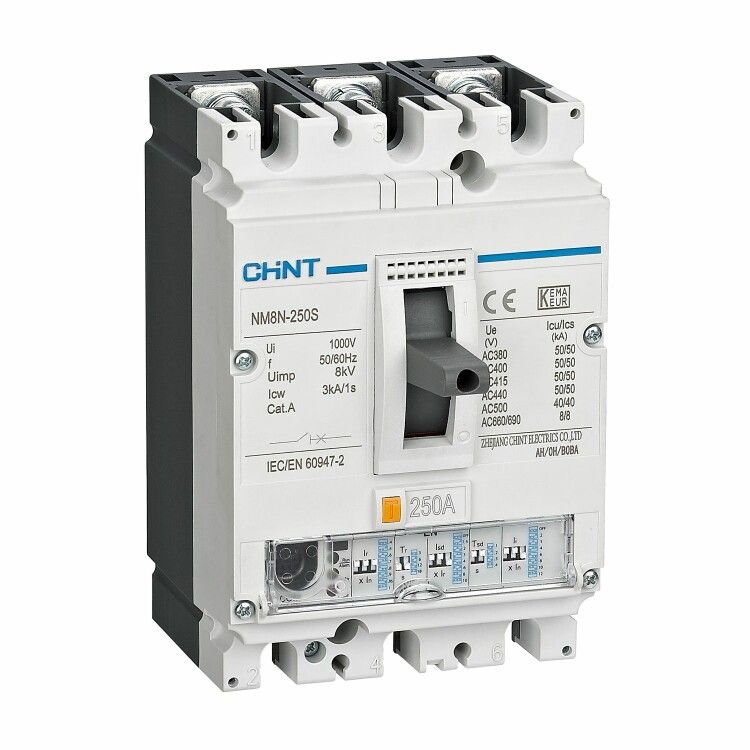

Выключатель автоматический NM8N-250H EN 3P 250А 100кА с электр. расцепителем (R) | 271355 CHINT

Автоматический выключатель NM8N-250H EN с электрическим расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защитных параметров.

Назначение и область применения

Выключатель NM8N-250H EN используется для коммутации и защиты электрических цепей переменного тока до 690 В и постоянного тока до 1000 В. Обеспечивает безопасную работу оборудования при частых или редких пусках двигателей, защищает кабельные линии, распределительные устройства и силовые шины. Применяется в промышленных системах: на заводах, в насосных станциях, на конвейерах, в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Количество полюсов: 3
• Отключающая способность: 100 кА - способен прервать максимальный ток короткого замыкания даже при аварийной ситуации
• Защита от перегрузки: настраивается в диапазоне 100–250 А - позволяет точно адаптировать порог срабатывания под нагрузку
• Защита от короткого замыкания: регулируется от 500 до 3000 А - обеспечивает быстрое отключение при значительных токовых импульсах
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и от твердых предметов более 1 мм, но не защищён от воды
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-250H EN можно устанавливать в любом положении: вертикально, горизонтально, а также допускается подключение силовых проводников с нижней стороны корпуса - удобно для компактной сборки щитов. Устройство совместимо со стандартными DIN-рейками 35 мм. Электрический расцепитель (R) требует внешнего питания для работы; он не срабатывает при отключении напряжения управления. Для подключения рекомендуется использовать кабели с сечением, соответствующим номинальному току 250 А - обычно 70–95 мм2 медного провода.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает случайный доступ к токоведущим частям благодаря изолированному литому корпусу. Наличие электрического расцепителя позволяет интегрировать выключатель в системы удалённого управления и автоматизации.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для сетей с большими токами КЗ, характерными для крупных предприятий
• Широкий диапазон настроек защиты - позволяет гибко адаптировать параметры под конкретную нагрузку, минимизируя ложные срабатывания
• Гибкая ориентация монтажа - упрощает проектирование щитов, особенно в ограниченном пространстве
• Поддержка нижнего подключения - экономит место и упрощает трассировку кабелей
• Электрический расцепитель (R) - даёт возможность дистанционного отключения и интеграции в SCADA-системы

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP40 не защищает от брызг и влаги, поэтому не применяется вне помещений или в сырых помещениях без дополнительной защиты
• Электрический расцепитель требует наличия внешнего источника питания - при отключении напряжения управления выключатель не сможет отключить цепь дистанционно
• Максимальный ток 250 А - не подходит для цепей выше этого значения, даже если система имеет меньшую отключающую способность
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо применять отдельный УЗО

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями мощностью до 100 кВт каждый
• Защита питающей линии конвейерной системы с частотным преобразователем
• Распределительный автомат для группы сварочных аппаратов с периодическими пусками
• Управляемый выключатель в системе автоматического резервирования питания (АВР) с дистанционным управлением через PLC

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 250 А - недостаточное сечение вызовет перегрев
• При использовании электрического расцепителя (R) обязательно подключите источник управления - лучше использовать стабилизированный блок питания 24 В DC
• Не используйте NM8N-250H EN в качестве единственной защиты для двигателей - рекомендуется сочетать с тепловым реле или МПЗ
• При монтаже соблюдайте минимальные зазоры вокруг аппарата - для теплоотвода и обслуживания нужен свободный доступ
• Проверяйте настройки защиты после первого включения - особенно важно правильно задать пороги перегрузки и КЗ под реальную нагрузку
