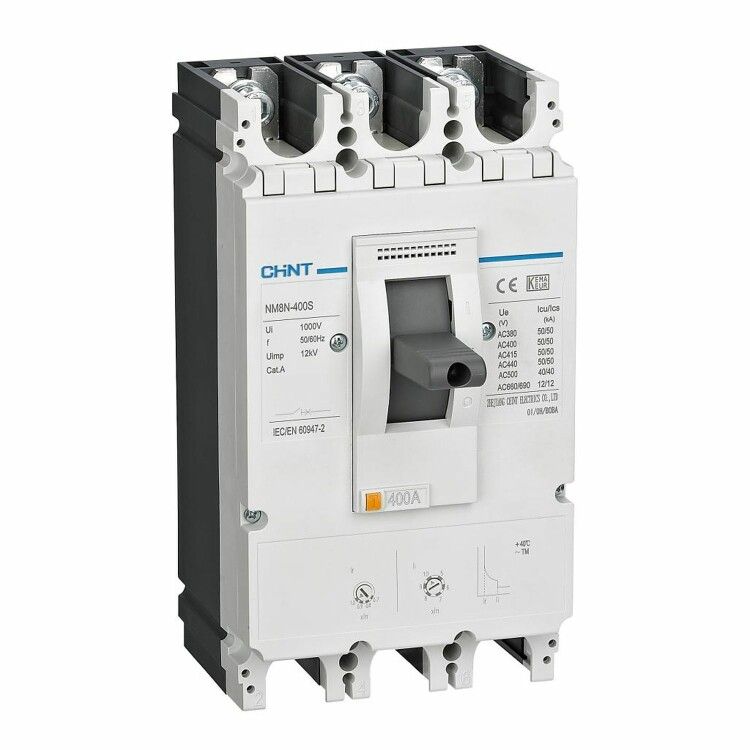

Выключатель автоматический NM8N-400H TM 3P 250А 100кА с рег. термомаг. расцепителем (R) | 268971 CHINT

Автоматический выключатель NM8N-400H TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Бренд CHINT предлагает эту модель как часть серийной линейки NM8N, рассчитанную на работу в промышленных условиях с высокими требованиями к отказоустойчивости. Артикул 268971 соответствует модели с номинальным током 250 А и отключающей способностью 100 кА.

Назначение и область применения

Выключатель NM8N-400H TM используется для защиты электрических цепей переменного тока (до 690 В, 50/60 Гц) и постоянного тока (до 1000 В). Подходит для установки в распределительных щитах, на вводах питания, у защите крупных двигателей, конвейеров, насосов и других промышленных нагрузок. Обеспечивает безопасное отключение при аварийных ситуациях: перегрузке, коротком замыкании или снижении напряжения. Также применяется там, где требуется редкий пуск оборудования - например, в технологических линиях с периодическим режимом работы.

Технические характеристики

• Количество полюсов: 3
• Тип исполнения: выключатель в литом корпусе
• Номинальный ток: 250 А
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток КЗ на шинах с высокой мощностью короткого замыкания
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Диапазон настройки защиты от перегрузки: 175–250 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 1250–2500 А - настраивается для предотвращения ложных срабатываний при пусковых токах двигателей
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах

Совместимость и монтаж

Монтаж возможен в любом положении: вертикальном, горизонтальном, а также с подключением силовых проводов снизу корпуса - что удобно при компактной сборке щитов. Выключатель совместим со стандартными DIN-рейками 35 мм. Для подключения используются болтовые зажимы, обеспечивающие плотный контакт даже при больших токах. Убедитесь, что сечение кабелей соответствует рекомендациям производителя для тока 250 А - обычно это медные жилы 70–95 мм2.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применяет двухступенчатую защиту: тепловую (для длительных перегрузок) и магнитную (для быстрого отключения при КЗ). Наличие регулируемых расцепителей повышает точность срабатывания и снижает риск ложных отключений.

Преимущества

• Регулируемые параметры защиты позволяют оптимизировать работу под конкретную нагрузку - особенно важно при использовании с двигателями
• Высокая отключающая способность (100 кА) делает его подходящим для промышленных объектов с мощными источниками питания
• Литой корпус обеспечивает механическую прочность и долговечность в агрессивных средах
• Подключение снизу упрощает организацию кабельных трасс и экономит место в щитах

Ограничения применения

• Степень защиты IP40 исключает использование во влажных, пыльных или открытых помещениях - требует герметичного щита
• Не предназначена для частых операций включения/выключения - подходит для редких пусков, не для часто коммутируемых цепей
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО
• Работает только с токами выше 175 А в режиме перегрузки - не подходит для слаботочных цепей

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 160 кВт
• Щит управления крупным конвейером с асинхронным двигателем 110 кВт
• Распределительный пункт на заводе с сетью 690 В
• Электроустановка с частотным преобразователем, где важна точная настройка тока срабатывания

Практические советы

• Перед настройкой проверьте фактический рабочий ток нагрузки - он должен находиться в диапазоне 175–250 А
• Настройку тока срабатывания при КЗ выполняйте так, чтобы она была выше пускового тока двигателя (обычно 5–7× от номинала)
• При монтаже используйте изолирующие колпачки на клеммах - это снижает риск случайного контакта
• Не забывайте про обязательную проверку затяжки болтов после первых нескольких часов работы - нагрев вызывает ослабление контактов
• Для обслуживания и диагностики доступны сменные модули расцепителей - ремонт можно выполнить без замены всего аппарата
