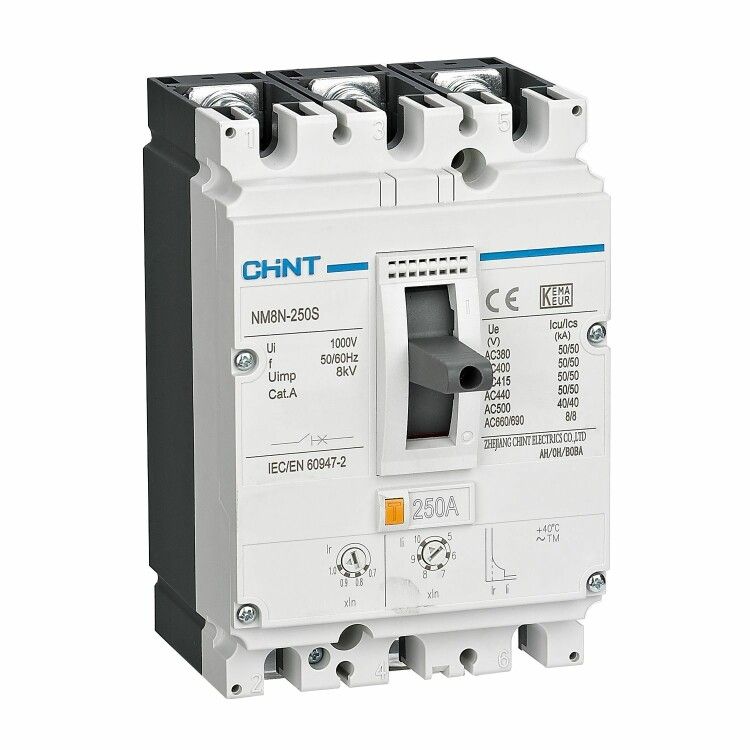

Выключатель автоматический NM8N-250S TM 3P 250А 50кА с рег. термомаг. расцепителем (R) | 271176 CHINT

Автоматический выключатель NM8N-250S TM 3P от CHINT - трёхполюсный аппарат с регулируемым термомагнитным расцепителем, предназначенный для защиты силовых цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжная коммутация токов до 250 А и высокая отключающая способность 50 кА.

Назначение и область применения

Автоматический выключатель NM8N-250S TM 3P используется для защиты электрических цепей переменного тока с частотой 50/60 Гц. Применяется в системах распределения электроэнергии на предприятиях: на вводах, у питаемых двигателей, в цепях конвейеров, насосов, компрессоров и других мощных нагрузках. Обеспечивает автоматическое отключение при превышении допустимого тока или возникновении короткого замыкания.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В
• Отключающая способность (Icu): 50 кА
• Количество полюсов: 3
• Тип корпуса: литой, герметичный
• Диапазон регулировки тока срабатывания КЗ: 1250–2500 А (в 5–10 раз от In)
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды и пыли)

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 120 мм2 (медные). Установка возможна в вертикальном положении. Нельзя использовать в условиях постоянной влажности, брызг или пылевой среды из-за ограниченной степени защиты IP40. Перед монтажом проверьте соответствие посадочного места и сечения кабеля.

Безопасность и стандарты

Автоматический выключатель NM8N-250S TM 3P соответствует международным стандартам IEC 60947-2. Конструкция обеспечивает безопасную работу при нормальных температурных режимах (-25…+70 C). Отключение происходит за счёт совмещённого теплового и электромагнитного расцепления: медленная реакция на перегрузку и мгновенное срабатывание при КЗ.

Преимущества

• Регулируемый порог срабатывания при коротком замыкании - можно адаптировать под конкретную нагрузку (1250–2500 А)
• Литой корпус повышает механическую прочность и снижает риск пробоя
• Интегрированные дугогасительные камеры на каждом полюсе обеспечивают быстрое гашение дуги даже при максимальной отключающей способности
• Подтверждённая надёжность серийного решения NM8N - продукт от CHINT, используемого в промышленных проектах по всему миру

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP40 исключает использование в сырых, пыльных или открытых помещениях
• Не имеет электронного расцепителя - нельзя настроить выдержку времени по току перегрузки ниже 0,8·In, что ограничивает применение в чувствительных системах
• Максимальная отключающая способность 50 кА - не подходит для сетей с потенциальными токами КЗ выше этого значения (например, крупные подстанции)

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 160 кВт
• Отключение двигателя 110 кВт на конвейере - предотвращает выход из строя при заклинивании
• Щитовая распределительная система на заводе с несколькими линиями питания

Практические советы

• Выбирая NM8N-250S TM 3P, убедитесь, что расчетный ток КЗ в точке установки не превышает 50 кА - иначе аппарат не справится с аварией
• Настройте ток срабатывания КЗ в диапазоне 6–8×In (1500–2000 А) для большинства промышленных двигателей - это оптимально по сочетанию чувствительности и селективности
• Проверяйте плотность затяжки контактов после первого включения - при больших токах слабый контакт может нагреваться
• Для условий повышенной запылённости рекомендовано устанавливать аппарат внутри закрытого шкафа с классом защиты не ниже IP54
