Выключатель автоматический NM8N-250Q TM 3P 250А 70кА с рег. термомаг. расцепителем (R) | 271200 CHINT

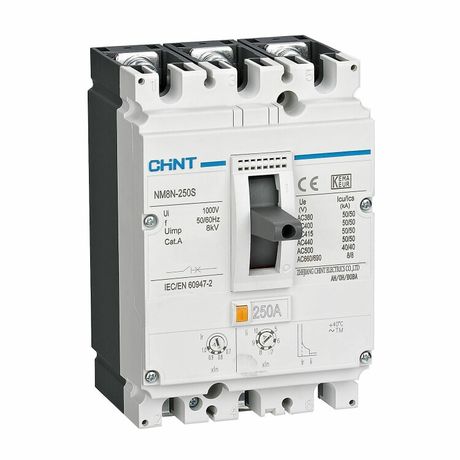

Автоматический выключатель NM8N-250Q TM от CHINT — трёхполюсное устройство с регулируемым термомагнитным расцепителем, предназначенное для защиты силовых цепей до 250 А от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется точная настройка защитных параметров.

Назначение и область применения

Выключатель NM8N-250Q TM защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапными короткими замыканиями. Устройство применяется в промышленных системах питания: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие нагрузки с высокой мощностью. Благодаря возможности настройки порогов срабатывания, NM8N-250Q TM идеально подходит для сложных схем, где стандартные автоматы не обеспечивают достаточную селективность.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В — позволяет использовать в сетях с повышенным рабочим напряжением, включая три фазы 400–690 В
• Отключающая способность: 70 кА — способен безопасно прервать ток короткого замыкания даже в крупных промышленных распределительных системах
• Количество полюсов: 3 — защита всех трёх фаз одновременно
• Защита от перегрузки: регулируемый тепловой расцепитель — диапазон 175…250 А, можно точно настроить под реальную нагрузку
• Защита от КЗ: регулируемый магнитный расцепитель — диапазон 1250…2500 А, что соответствует 5–10 кратному номинальному току
• Степень защиты IP40 — предохраняет от контакта с внутренними частями и от твердых предметов более 1 мм, но не защищён от воды
• Тип исполнения: выключатель в литом корпусе — прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-250Q TM монтируется на DIN-рейку шириной 35 мм, совместим со стандартными креплениями. Для подключения используются болтовые зажимы — провода сечением до 95 мм² (медные) допускаются. Обязательно соблюдать момент затяжки, указанный в руководстве производителя. Нельзя устанавливать в условиях постоянного попадания брызг, струй воды или пылевых потоков из-за ограниченной степени защиты IP40. Перед монтажом проверьте соответствие посадочных габаритов и наличие свободного места для открывания рычага управления.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применение серийного решения NM8N гарантирует прохождение типовых испытаний на долговечность, температурную стойкость и коммутационную способность. Все компоненты выполнены из материалов, устойчивых к возгоранию и старению.

Преимущества

• Регулируемые пороги защиты позволяют адаптировать автомат под конкретную нагрузку, снижая риск ложных срабатываний
• Высокая отключающая способность (70 кА) обеспечивает надёжность даже в местах с большой короткозамкнутой мощностью
• Литой корпус минимизирует риск доступа к токоведущим частям и увеличивает срок службы
• Индикация положения рычага (I/O) и возможность ручного отключения делают обслуживание удобным
• Совместимость с другими элементами серии NM8N упрощает сборку унифицированных щитов

Ограничения применения

• Не предназначена для установки во влажных помещениях, на улице или в средах с высокой запылённостью — степень защиты IP40 недостаточна
• Не подходит для защиты цепей с импульсными нагрузками выше 2500 А — возможны ложные срабатывания
• Требуется ручная настройка — не имеет функций удалённого контроля или сигнализации
• Максимальный ток 250 А исключает применение в системах свыше 170 кВт при 400 В

Примеры использования

• Главный ввод в промышленном цехе, защищающий группу станков суммарной мощностью до 150 кВт
• Щит питания конвейерной линии с двигателями 90–110 кВт
• Распределительный пункт на объекте с высокой вероятностью короткого замыкания (например, металлургическое производство)
• Цепь питания больших насосов или компрессоров, требующих точной настройки времени срабатывания при перегрузке

Практические советы

• Настройте защиту от перегрузки на 85–95% от максимального рабочего тока нагрузки — так вы избежите ложных отключений при пусковых токах
• Проверяйте соответствие сечения кабеля и номинала автомата: для 250 А рекомендовано сечение медного провода не менее 70 мм²
• Перед первым включением убедитесь, что все регулировочные винты закреплены — они могут случайно сместиться при транспортировке
• При использовании нескольких автоматов в одном щите — учитывайте тепловую нагрузку соседних устройств; NM8N-250Q TM не следует располагать слишком плотно друг к другу
• Для сервисного обслуживания используйте только оригинальные комплектующие — модификации могут нарушить класс отключения 70 кА
