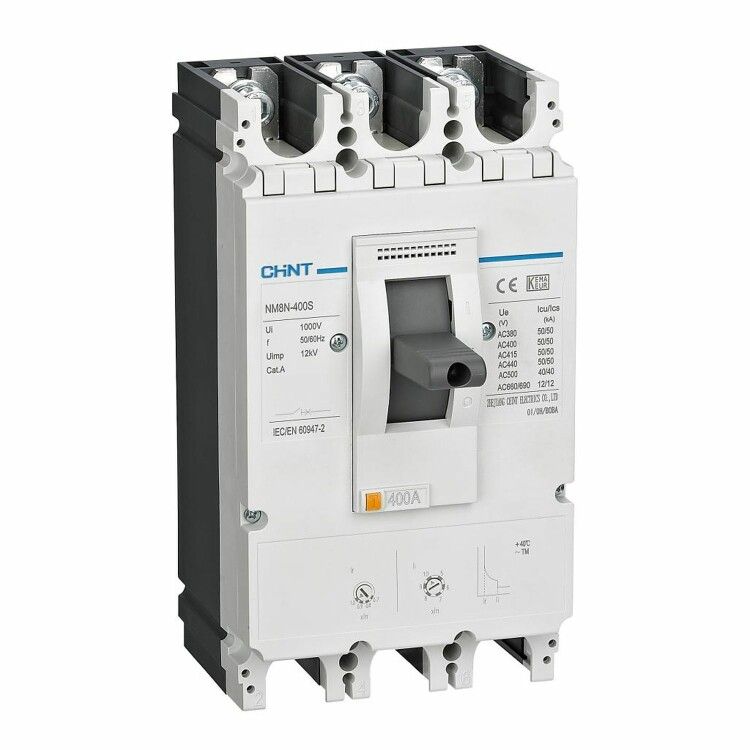

Выключатель автоматический NM8N-400Q TM 3P 250А 70кА с рег. термомаг. расцепителем (R) | 268959 CHINT

Автоматический выключатель NM8N-400Q TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Разработан для промышленного использования, где важна точная настройка защиты и высокая отключающая способность. Бренд CHINT предлагает эту модель в сериях NM8N для систем с напряжением до 690 В переменного тока.

Назначение и область применения

Выключатель NM8N-400Q TM используется для защиты электрических цепей в распределительных щитах, на вводах питания, у контроллеров оборудования и перед электродвигателями. Подходит для установки в промышленных объектах: заводы, цеха, насосные станции, конвейеры, системы вентиляции. Обеспечивает безопасную работу при нечастых пусках двигателей и защищает оборудование от повреждений из-за перегрузок, коротких замыканий и снижения напряжения.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать все три фазы одновременно.
• Номинальный ток: 250 А - максимальный длительный ток, который выдерживает выключатель без срабатывания.
• Отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока).
• Защита от перегрузки: регулируемый порог от 175 до 250 А - можно точно настроить под нагрузку конкретной цепи.
• Защита от КЗ: регулируемый порог от 1250 до 2500 А - адаптация под тип нагрузки и длину кабеля.
• Степень защиты IP40: предохраняет от контакта с внутренними деталями и попадания твёрдых частиц размером более 1 мм; не защищён от воды.
• Тип корпуса: литой - прочный, герметичный, рассчитанный на жёсткие условия эксплуатации.

Совместимость и монтаж

Выключатель NM8N-400Q TM совместим со штангами DIN 35 мм и монтируется в любые стандартные распределительные щиты. Установка возможна в любом положении: вертикально, горизонтально, даже перевёрнутым. Возможен нижний ввод силовых проводов - удобно при компактном расположении кабельных трасс. Для подключения используйте медные кабели сечением, соответствующим номинальному току 250 А (обычно 70–95 мм2, зависит от материала изоляции и температурных условий).

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Применяется в соответствии с правилами ПУЭ и ГОСТ Р 50030.2. Выключатель имеет механическую блокировку для исключения случайного включения при обслуживании. Наличие регулируемых расцепителей позволяет минимизировать ложные срабатывания и повысить селективность защиты в многоступенчатых сетях.

Преимущества

• Регулируемые параметры защиты позволяют точно подстраивать выключатель под реальную нагрузку, а не использовать фиксированные значения.
• Высокая отключающая способность (70 кА) делает его подходящим для крупных промышленных объектов с большими токами КЗ.
• Литой корпус обеспечивает долговечность, устойчивость к вибрациям и химическим воздействиям.
• Поддержка нижнего ввода упрощает проектирование и сборку щитов, особенно при ограниченном пространстве сверху.
• Совместимость с другими элементами серии NM8N позволяет легко масштабировать систему защиты.

Ограничения применения

• Не предназначена для частых пусков двигателей - для таких задач рекомендуются специализированные устройства с повышенной электромеханической износостойкостью.
• Степень защиты IP40 не обеспечивает защиту от брызг и влаги - нельзя устанавливать во влажных помещениях без дополнительной оболочки или в условиях постоянного воздействия воды.
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется внешнее УЗО.
• Максимальное напряжение постоянного тока - 1000 В; выше - использование недопустимо.

Примеры использования

• Главный ввод в промышленный цех с питанием 400 В, 3 фазы, нагрузка 200–230 А.
• Щит управления насосной станцией с пуском крупного электродвигателя 160 кВт.
• Распределительный пункт на заводе с несколькими ответвлениями, требующими селективной защиты.
• Цепь питания конвейера с периодическими перегрузками при старте.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 250 А используйте кабель не менее 70 мм2 меди.
• Настройку тока срабатывания по перегрузке выполняйте после определения фактической рабочей нагрузки - не доверяйте паспортным данным двигателя без учёта реальных условий.
• При использовании нижнего ввода убедитесь, что кабельные каналы не перегреваются - соблюдайте минимальные радиусы изгиба и зазоры для теплоотвода.
• Регулярно проверяйте состояние контактов и механизмов - особенно в средах с пылью, хотя IP40 защищает от крупных частиц, микропыль всё же может накапливаться.
• Для сложных систем используйте этот выключатель в сочетании с УЗО и контактными аппаратами - он не заменяет комплексную систему безопасности.
