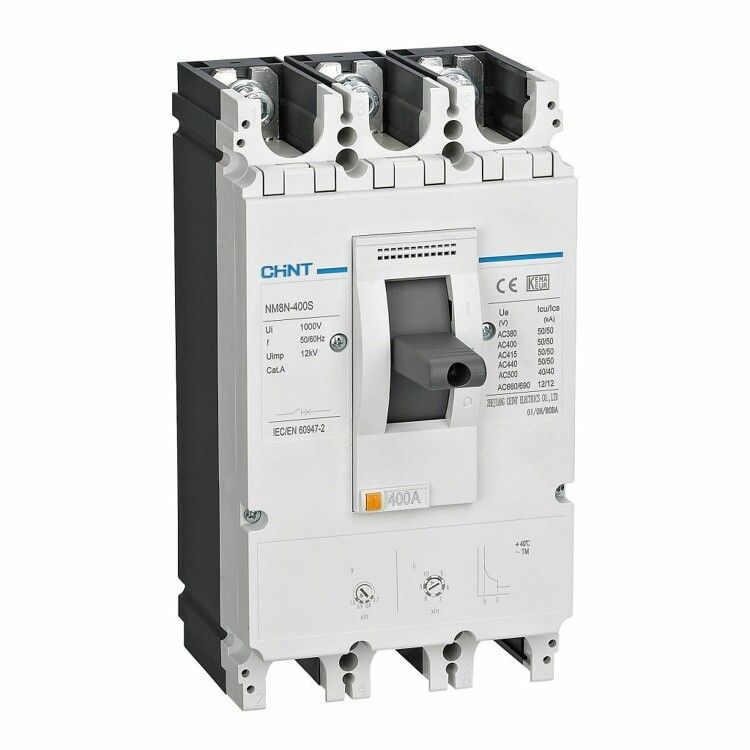

Выключатель автоматический NM8N-400Q TM 3P 400А 70кА с рег. термомаг. расцепителем (R) | 268962 CHINT

Автоматический выключатель NM8N-400Q TM с регулируемым термомагнитным расцепителем - это надёжное устройство для защиты мощных электрических цепей в промышленных установках. Бренд CHINT предлагает эту модель как часть серийной линейки NM8N, рассчитанную на работу с высокими нагрузками и требующую точной настройки защиты. Артикул 268962 соответствует модели с номиналом 400 А и отключающей способностью 70 кА.

Назначение и область применения

Выключатель NM8N-400Q TM используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для управления и защитой оборудования с большими пусковыми токами - например, крупных электродвигателей, конвейеров, компрессоров, промышленных печей и распределительных щитов. Применяется в системах переменного тока до 690 В и постоянного тока до 1000 В, частотой 50–60 Гц. Устройство особенно эффективно там, где требуется гибкая настройка порогов срабатывания защиты.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительный ток, который выключатель может проводить без срабатывания защиты.
• Отключающая способность: 70 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать.
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Защита от перегрузки: регулируемый тепловой расцепитель - диапазон настройки 280…400 А. Можно адаптировать под реальную нагрузку оборудования.
• Защита от КЗ: регулируемый магнитный расцепитель - диапазон 2000…4000 А. Настройка позволяет избежать ложных срабатываний при пусковых токах двигателей.
• Степень защиты IP40: предохраняет от контакта с внутренними деталями предметами более 1 мм, но не защищена от воды и пыли.
• Тип корпуса: литой - прочный, герметичный, устойчив к механическим воздействиям.

Совместимость и монтаж

Выключатель NM8N-400Q TM совместим со штанговым и DIN-рейковым креплением. Монтируется вертикально или горизонтально - ориентация не влияет на работу. Разрешено подключение силовых кабелей как сверху, так и снизу корпуса - удобно при компактном расположении в щите. Для подключения используйте кабели сечением, соответствующим току 400 А (обычно 1×150–2×120 мм2 медный, в зависимости от условий прокладки). Обязательно соблюдайте момент затяжки зажимов - указан в документации производителя.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Произведён в соответствии с требованиями безопасности для промышленного оборудования. Наличие регулируемых расцепителей позволяет точно настраивать защиту под конкретные условия, что снижает риск аварий и повреждений оборудования.

Преимущества

• Регулируемые параметры защиты позволяют точно подстроить выключатель под тип нагрузки - особенно важно для двигателей с высокими пусковыми токами.
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже в сетях с большой короткозамкнутой мощностью.
• Литой корпус гарантирует долговечность и устойчивость к внешним воздействиям в условиях производства.
• Гибкий вариант подключения (сверху/снизу) упрощает проектирование и сборку распределительных щитов.

Ограничения применения

• Степень защиты IP40 исключает использование в помещениях с повышенной влажностью, пылью или возможностью брызг воды - для таких условий нужен IP65 и выше.
• Не предназначен для частых операций включения/выключения - рекомендовано не более 1000 циклов в год. Для часто коммутируемых цепей лучше использовать контакторы.
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО.
• Максимальное рабочее напряжение постоянного тока - 1000 В; при превышении возможен отказ.

Примеры использования

• Щит питания главного электродвигателя насосной станции (400 А, 690 В).
• Защита линии конвейера на заводе с несколькими асинхронными двигателями.
• Центральный распределительный щит промышленного объекта с питанием от трансформатора 10/0,4 кВ.
• Цепь нагревательных элементов в термической печи с импульсными нагрузками.

Практические советы

• Перед настройкой проверьте фактический рабочий ток нагрузки - настройка защиты должна быть на 10–15% выше среднего значения, чтобы избежать ложных срабатываний.
• При использовании с двигателями - задайте порог магнитного расцепления не менее чем в 5–8 раз выше номинала двигателя, чтобы не срабатывать при пуске.
• Используйте только качественные кабели и правильные наконечники - плохой контакт может вызвать перегрев даже при номинальном токе.
• Проверяйте состояние контактов и механизмов каждые 1–2 года - особенно после нескольких срабатываний.
• Не путайте этот выключатель с модульными автоматами - он предназначен для больших токов и монтируется в силовые щиты, а не в бытовые.
