Выключатель автоматический NXMS-400H/3Р 400A 70кА с электронным расцепителем (R) | 845726 CHINT

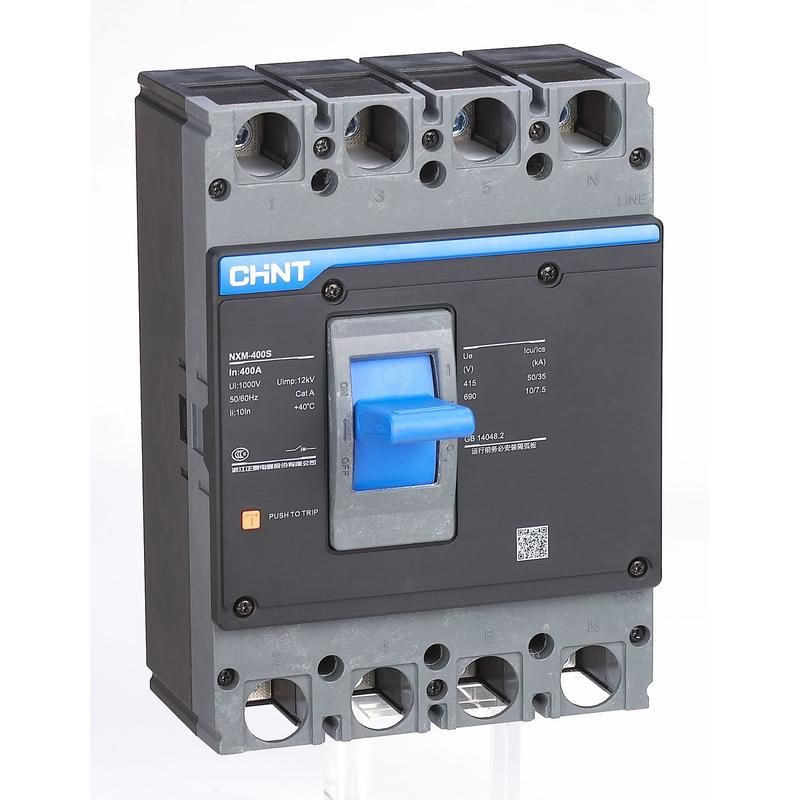

Автоматический выключатель CHINT NXMS-400H с электронным расцепителем (R) предназначен для защиты силовых цепей высокой мощности в промышленных распределительных системах. Он сочетает надежную коммутацию на 400 А, высокую отключающую способность до 70 кА и точную защиту от замыканий на землю - идеально подходит для ВРУ, ГРЩ и АВР.

Назначение и область применения

Выключатель CHINT NXMS-400H применяется в главных вводных и распределительных щитах - таких как ГРЩ, ВРУ, АВР - где требуется надежная защита от перегрузок, коротких замыканий и утечек тока на землю. Подходит для объектов с высокими требованиями к безопасности: заводы, энергообъекты, крупные торговые и логистические комплексы. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно при наличии частотных преобразователей, сварочного оборудования и других нелинейных нагрузок.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины
• Отключающая способность Icu: 70 кА - способен безопасно отключить ток короткого замыкания до 70 тысяч ампер
• Количество полюсов: 3 - защищает все три фазы одновременно
• Защита от замыканий на землю: да - имеет встроенный датчик тока утечки, реагирует на несимметричные токи
• Диапазон регулировки тока КЗ: 3600–5600 А - можно задать порог срабатывания по короткому замыканию в этом интервале
• Степень защиты IP30 - защищен от доступа пальцами и твердых предметов >2,5 мм, но не от воды и пыли
• Конструктивное исполнение: встроенное - монтируется внутрь шкафа, без внешнего кожуха
• Тип изделия: выключатель в литом корпусе - прочная герметичная конструкция из термореактивной смолы
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка, КЗ, земля)
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний сигнал

Совместимость и монтаж

CHINT NXMS-400H совместим со стандартными DIN-рейками 35 мм и монтируется в шкафы с глубиной не менее 400 мм. Для подключения используются болтовые зажимы - рекомендуются медные жилы сечением до 150 мм2. Моторный привод требует подачи управления 24 В постоянного или 230 В переменного тока - необходимо предусмотреть отдельный канал управления. Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием конденсата - степень защиты IP30 исключает использование на улице или во влажных средах.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Конструкция литого корпуса предотвращает распространение горения и механические повреждения. Индикация расцепления снижает время диагностики аварийных ситуаций. Наличие защиты от замыканий на землю делает его подходящим для систем TN-S и TT, где важна быстрая реакция на утечки тока.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку чувствительности - отличается от тепловых аналогов точностью и адаптивностью
• Высокая отключающая способность (70 кА) гарантирует работу даже при серьезных авариях в сети
• Моторный привод позволяет интегрировать выключатель в системы автоматизации и удаленного управления
• Индикация причины расцепления ускоряет ремонт и минимизирует простои
• Литой корпус устойчив к вибрациям, химическим воздействиям и долговечен в условиях промышленной эксплуатации

Ограничения применения

• Не предназначена для установки вне помещений - IP30 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - рассчитан только на переменный ток 50/60 Гц
• Требует стабильного питания для работы электронного модуля - при отключении напряжения управления моторный привод перестает работать
• Настройка тока КЗ требует специальных знаний - некорректные значения могут привести к ложным срабатываниям или отказу защиты
• Не имеет функции дифференциальной защиты по току - только защита от замыканий на землю, не заменяет УЗО в бытовых цепях

Примеры использования

• Главный ввод в промышленном цехе с несколькими станками и конвейерами
• Распределительный щит ГРЩ на объекте с АВР для бесперебойного питания критических нагрузок
• Централизованная система управления питанием в логистическом комплексе с частотниками и насосами
• Щиты на объектах с повышенными требованиями к безопасности: больницы, аэропорты, водоканалы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и расчетного тока нагрузки - превышение 400 А вызовет постоянные срабатывания
• При использовании моторного привода запрограммируйте последовательность включения - чтобы не возникало скачков тока при параллельном запуске нескольких устройств
• Для настройки тока КЗ используйте только документированную методику завода-производителя; не изменяйте параметры без анализа схемы сети
• Обязательно проведите тестирование расцепления после установки - используйте импульсный ток или специализированный тестер
• При обслуживании всегда отключайте питание и блокируйте выключатель - даже при отключенном состоянии контакты могут сохранять заряд
