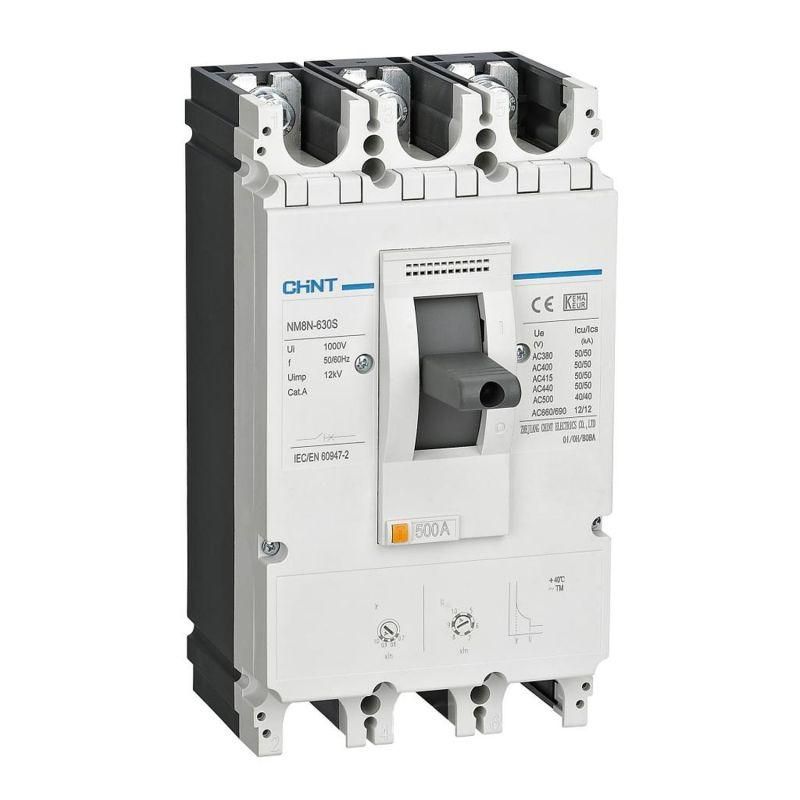

Выключатель автоматический NM8N-630Q TM 3P 400А 70кА с рег. термомаг. расцепителем (R) | 269266 CHINT

Автоматический выключатель NM8N-630Q TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Его высокая отключающая способность (70 кА) и возможность точной настройки защитных порогов делают его подходящим решением для промышленных объектов, где важна безопасность и устойчивость к аварийным режимам.

Назначение и область применения

Выключатель NM8N-630Q TM используется для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных предприятий, на входе в крупные потребители, в системах управления оборудованием с высокими пусковыми токами - например, больших электродвигателей, конвейеров, компрессоров и сварочных установок. Может применяться как в цепях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 1000 В).

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В (переменный ток), 1000 В (постоянный ток)
• Отключающая способность: 70 кА - способен безопасно прервать максимальную токовую нагрузку при КЗ
• Количество полюсов: 3
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция
• Диапазон настройки защиты от перегрузки: 280–400 А - можно точно задать порог срабатывания под конкретную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 2000–4000 А - позволяет адаптировать чувствительность к импульсным токам
• Степень защиты IP40 - защищён от доступа пальцев и твёрдых предметов >1 мм, но не от воды и пыли

Совместимость и монтаж

Выключатель NM8N-630Q TM совместим со штангами и направляющими DIN-рейки стандарта EN 60715. Устанавливается вертикально или горизонтально. Разрешено подключение силовых проводников как сверху, так и снизу корпуса - удобно при компактном расположении оборудования. Для подключения используются болтовые зажимы с моментом затяжки, указанным в руководстве. Не требует специальных инструментов, кроме стандартного набора для монтажа. Максимальный сечение кабеля - согласно документации производителя, рекомендуется проверить перед монтажом.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Выполнено в соответствии с требованиями безопасности для промышленного оборудования. Наличие регулируемых расцепителей повышает контроль над работой системы, снижая риск ложных срабатываний. Отсутствие защиты от брызг и пыли (IP40) требует установки внутри закрытых щитов или помещений с контролируемой средой.

Преимущества

• Регулируемые параметры защиты позволяют точно настроить реакцию на перегрузки и КЗ под реальные условия эксплуатации
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже в условиях сильных коротких замыканий
• Гибкая ориентация монтажа и двустороннее подключение упрощают проектирование щитов
• Литой корпус гарантирует долговечность и механическую стойкость в жестких условиях
• Поддержка постоянного тока до 1000 В расширяет возможности применения в гибридных системах

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP40 исключает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется внешний УЗО
• Максимальный ток 400 А - не подходит для цепей выше этого значения; для более мощных нагрузок нужен другой тип автомата из серии NM8N
• Не рассчитан на частые операции включения/выключения - оптимален для основной защиты, а не для частого ручного коммутирования

Примеры использования

• Защита главного ввода в промышленный цех с несколькими двигателями суммарной мощностью до 250 кВт
• Установка на входе в преобразователь частоты для защиты от скачков тока при пуске
• Щитовая защита в системах питания насосных станций, вентиляционных комплексов, линий конвейеров
• Цепи постоянного тока в солнечных электростанциях или зарядных станциях с напряжением до 1000 В

Практические советы

• Перед настройкой защиты проверьте фактический рабочий ток нагрузки - он должен находиться в пределах 280–400 А
• Настройку тока срабатывания при КЗ выполняйте после анализа возможных токов КЗ в сети - используйте расчетные данные
• При подключении снизу убедитесь, что свободное пространство под щитом позволяет выполнить работу без перегрева
• Не забывайте фиксировать выключатель на DIN-рейке - недостаточно плотная посадка может вызвать нагрев контактов
• Для обслуживания и диагностики используйте только инструкции от CHINT - попытки самостоятельного вскрытия нарушают сертификацию
