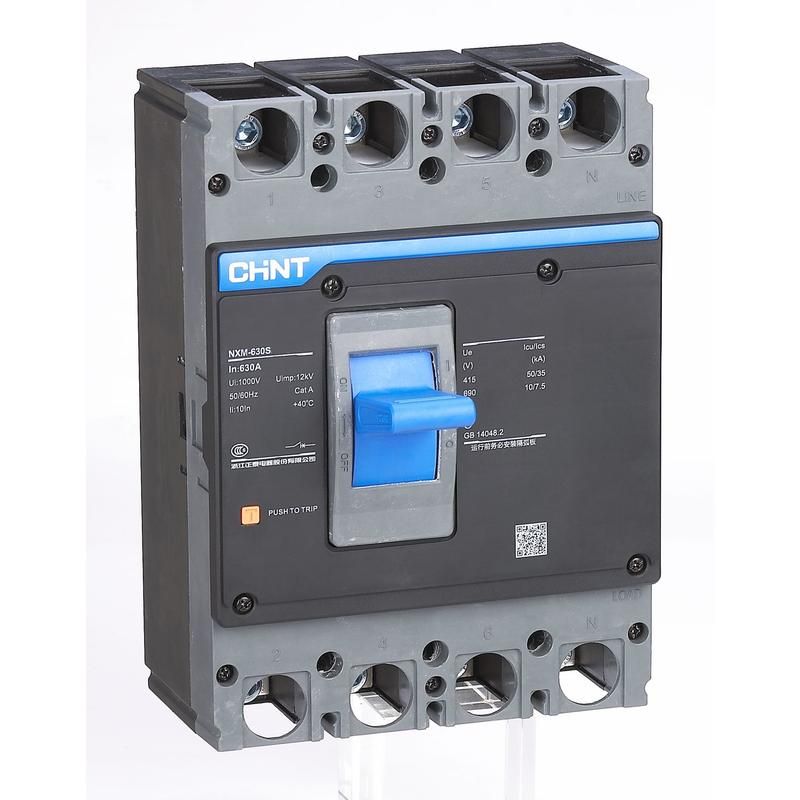

Выключатель автоматический NXMS-630H/3Р 630A 70кА с электронным расцепителем (R) | 845730 CHINT

Автоматический выключатель NXMS-630H от CHINT - трёхполюсное устройство с электронным расцепителем, предназначенное для защиты мощных электрических сетей до 630 А. Применяется в вводно-распределительных устройствах, таких как АВР, ВРУ и ГРЩ, где требуется надёжная защита от перегрузок, коротких замыканий и замыканий на землю.

Назначение и область применения

NXMS-630H используется в промышленных и коммерческих объектах для защиты силовых цепей высокой мощности. Подходит для установки в вводно-распределительных устройствах (ВРУ), групповых распределительных щитах (ГРЩ) и системах автономного резервирования (АВР). Обеспечивает комплексную защиту: от перегрузки, короткого замыкания, пониженного напряжения и замыканий на землю. Особенно эффективен там, где важна точная настройка порогов срабатывания и быстрое определение причины отключения.

Технические характеристики

• Номинальный ток: 630 А
• Отключающая способность (Icu): 70 кА при 400 В, 50 Гц
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Тип конструкции: Автоматический выключатель в литом корпусе
• Электронный расцепитель: Да (регулируемые параметры)
• Диапазон регулировки тока КЗ: 5670–8820 А
• Защита от замыканий на землю: Да
• Степень защиты IP: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Моторный привод: Да (возможно дистанционное управление включением/выключением)
• Индикатор расцепления: Да (визуальное указание причины отключения)
• Конструктивное исполнение: Встроенное (монтируется внутрь шкафа)

Совместимость и монтаж

NXMS-630H устанавливается в стандартные шкафы и щиты с достаточным свободным пространством. Монтаж выполняется на DIN-рейке 35 мм. Для работы с моторным приводом необходим внешний источник управления (например, PLC или кнопочная станция). Подключение проводов - верхнее и нижнее, допускаются медные жилы сечением до 240 мм2. Учитывайте габариты устройства: он занимает значительное место из-за встроенной электронной платы и механизма расцепления. Не рекомендуется монтаж в условиях повышенной влажности или открытых площадках - степень защиты IP30 не защищает от брызг и пыли в больших количествах.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Индикация причины отключения снижает время диагностики и повышает безопасность обслуживания. Наличие защиты от замыканий на землю делает его подходящим для систем TN-S и TT.

Преимущества

• Высокая отключающая способность (70 кА) позволяет использовать NXMS-630H даже в крупных промышленных объектах с большими токами КЗ.
• Электронный расцепитель даёт возможность точно настраивать пороги срабатывания по току перегрузки и КЗ, что важно для сложных систем.
• Функция защиты от замыканий на землю повышает безопасность персонала и оборудование в условиях неисправностей изоляции.
• Моторный привод позволяет удалённо управлять выключателем - удобно для автоматизированных систем и дистанционного контроля.
• Яркий индикатор расцепления помогает оперативно определить причину отключения (перегрузка, КЗ, замыкание на землю), сокращая простои.

Ограничения применения

• Не предназначен для наружной установки - IP30 не обеспечивает защиту от влаги и пыли в агрессивной среде.
• Требует стабильного температурного режима: экстремальные температуры ниже –25C или выше +60C могут влиять на работу электроники.
• Не подходит для частых циклов включения/выключения - рассчитан на длительную эксплуатацию, а не на частые коммутации.
• Не имеет встроенного термостата или датчиков температуры - для контроля нагрева необходимо применять внешние системы.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с нагрузкой до 630 А.
• Защита питания основного конвейера на заводе с высоким риском КЗ.
• Часть системы АВР на энергообъекте, где требуется селективность и дистанционное управление.
• Щиты распределения электроэнергии в торгово-логистических комплексах с многочисленными потребителями.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - NXMS-630H требует качественного подбора проводников.
• Настройте ток срабатывания КЗ в диапазоне 5670–8820 А согласно схеме сети; используйте коэффициенты селективности с другими автоматами.
• Подключите моторный привод через контроллер, чтобы избежать случайных срабатываний.
• Обязательно проверяйте индикатор после каждого отключения - он показывает тип неисправности, что экономит время ремонта.
• При использовании в системах с высокой долей импульсных нагрузок (частотники, сварочные аппараты) убедитесь, что токи пуска не вызывают ложных срабатываний - возможно, потребуется увеличение временной задержки.
