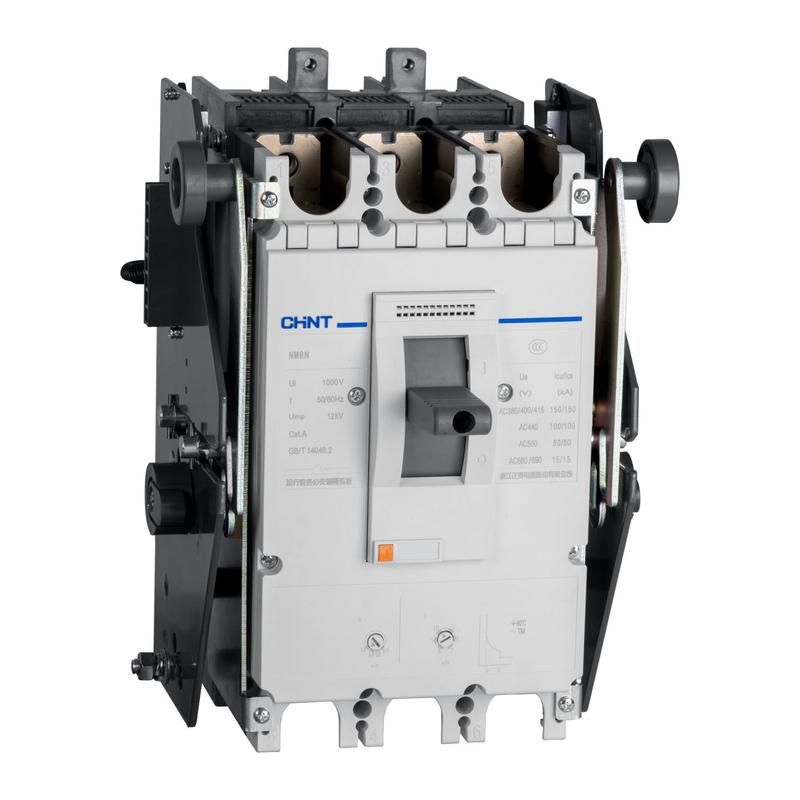

Выключатель автоматический NM8N-800Q EN 3P 630А 70кА с электр. расцепителем (R) | 273037 CHINT

Автоматический выключатель NM8N-800Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, рассчитанный на ток 630 А и отключающую способность 70 кА. Применяется для защиты мощных распределительных сетей, промышленного оборудования и двигателей в условиях высоких нагрузок и частых пусков.

Назначение и область применения

Выключатель NM8N-800Q EN используется для защиты электрических цепей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Подходит для установки в распределительных щитах промышленных объектов, на входе в крупные потребители, в системах питания насосов, компрессоров, конвейеров и других агрегатов с высокими пусковыми токами. Обеспечивает надёжную защиту от перегрузок, коротких замыканий и снижения напряжения, особенно там, где требуется точная настройка порогов срабатывания.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ в сложных условиях сети
• Количество полюсов: 3
• Тип исполнения: выключатель в литом корпусе (МК)
• Защита от перегрузки: настраивается в диапазоне 252–630 А
• Защита от короткого замыкания: настраивается в диапазоне 1260–7560 А
• Степень защиты: IP40 - защищён от доступа проволокой и твёрдыми частицами более 1 мм, но не герметичен
• Частота: 50/60 Гц
• Расцепитель: электронный - позволяет точно задавать времятоковые характеристики и диагностировать состояние сети

Совместимость и монтаж

Выключатель NM8N-800Q EN устанавливается в шкафах и распределительных устройствах. Монтаж возможен в любом положении: вертикальном, горизонтальном, а также с подключением силовых кабелей снизу - что удобно при организации нижнего ввода в щит. Для подключения используются болтовые зажимы, совместимые с медными жилами соответствующего сечения. Электронный расцепитель требует внешнего питания - проверьте наличие источника управления (обычно 24 В постоянного тока или 230 В переменного тока) перед установкой.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленной среде. Наличие электронного расцепителя обеспечивает повышенную точность срабатывания и возможность интеграции в системы автоматизации. Устройство не предназначено для эксплуатации во взрывоопасных зонах или в условиях постоянного воздействия воды, пара и агрессивных газов.

Преимущества

• Электронный расцепитель даёт широкую настройку параметров защиты - можно адаптировать под специфику нагрузки, включая двигательные циклы
• Высокая отключающая способность (70 кА) обеспечивает работу даже в сетях с большими источниками КЗ
• Гибкий монтаж: подключение сверху и снизу, любая ориентация корпуса
• Устойчивость к колебаниям напряжения - защита от просадок и перенапряжений
• Литой корпус повышает механическую прочность и долговечность

Ограничения применения

• Не применяется в помещениях с уровнем защиты менее IP40 - не защищён от брызг, пыли и влаги
• Требуется внешнее питание для электронного расцепителя - без него защита не работает
• Не рекомендован для частых операций включения/выключения - предназначен для редких пусков, а не для частого коммутирования
• Не подходит для бытовых или маломощных объектов - избыточен по параметрам для токов ниже 250 А

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью >300 кВт
• Щит питания конвейерной линии с частотниками и тяжёлыми механизмами
• Распределительный пункт на заводе с высокой плотностью нагрузки и риском КЗ
• Подстанция с преобразователями частоты и системами автономного энергоснабжения

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала автомата - для 630 А нужны медные жилы минимум 185–240 мм2
• Настройте пороги защиты по перегрузке (252–630 А) исходя из рабочего тока оборудования, а не максимума
• При использовании с двигателями - выбирайте коэффициент срабатывания по КЗ не менее 6×Iн, чтобы избежать ложных срабатываний при пуске
• Обязательно подключите питание к электронному расцепителю - без него автомат будет работать как обычный рубильник
• Проверьте посадочные размеры и зазоры в щите - корпус NM8N-800Q EN имеет значительные габариты, требует свободного места вокруг
• Для обслуживания используйте только оригинальные комплектующие - модификации расцепителей могут нарушить сертификацию
