Выключатель автоматический NXM-630H/3Р 630A 70кА (R) | 844370 CHINT

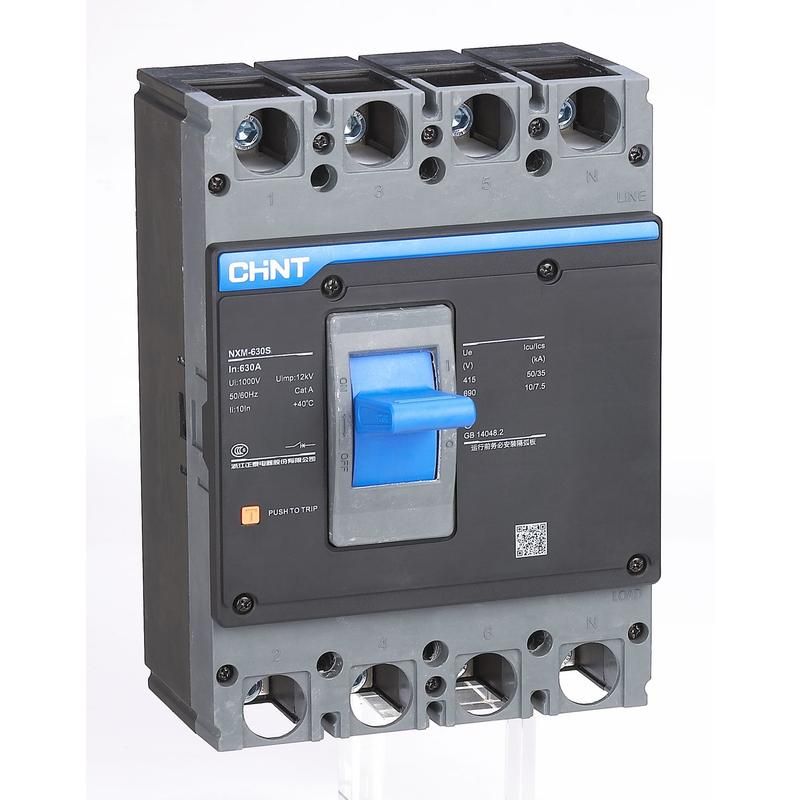

Автоматический выключатель NXM-630H/3P (R) от CHINT предназначен для защиты мощных электрических цепей в распределительных устройствах. Этот трёхполюсный аппарат с номинальным током 630 А и отключающей способностью 70 кА сочетает надёжную защиту, встроенный моторный привод и компактную конструкцию в литом корпусе.

Назначение и область применения

NXM-630H/3P (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки на крупных объектах - промышленных предприятиях, энергообъектах, жилых комплексах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети.
• Отключающая способность: 70 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных систем.
• Тип конструкции: Выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям и внешним средам.
• Степень защиты IP30: Защита от доступа к опасным частям инструментами и частицами больше 2,5 мм; не защищён от воды.
• Диапазон регулировки тока КЗ: до 7560 А - возможность настройки порога срабатывания по току короткого замыкания в пределах 12×Iн.
• Моторный привод: Да - позволяет дистанционно включать и отключать выключатель, что удобно для автоматизированных систем управления.

Совместимость и монтаж

NXM-630H/3P (R) - встроенный тип, монтируется в шкафы и щиты с соответствующими направляющими. Для установки требуется место с глубиной, достаточной для свободного доступа к контактам и механизму. Монтаж выполняется с соблюдением требований к моменту затяжки болтов контактов. Присоединение проводов - до 240 мм2. Учитывайте посадочные габариты: выключатель не совместим с шасси, рассчитанными на меньшие модели (например, NXM-400).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2. Конструкция исключает самопроизвольное включение, имеет механическую блокировку при открытых дверях шкафа. Наличие моторного привода позволяет выполнять операции удалённо, снижая риск травматизма при обслуживании.

Преимущества

• Высокая отключающая способность (70 кА) обеспечивает безопасность даже при аварийных режимах в сетях с большой короткозамкнутой мощностью.
• Настройка тока КЗ до 7560 А даёт точную адаптацию под конкретную сеть, избегая ложных срабатываний.
• Моторный привод позволяет интегрировать выключатель в системы АВР и SCADA без ручного вмешательства.
• Литой корпус повышает долговечность и устойчивость к вибрациям, пыли и химическим воздействиям в промышленной среде.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и осадков.
• Не рекомендуется использовать в условиях постоянной вибрации выше нормированной (без дополнительной амортизации).
• Требуется наличие источника питания для работы моторного привода - без него функция дистанционного управления недоступна.
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные блоки (блокировки, сигнализации) без замены аппарата.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью более 400 кВт.
• Защита основного контура АВР в больнице или серверной.
• Коммутация питание конвейерной линии с высокими пусковыми токами.
• Распределительный пункт в здании с многоуровневой системой электрообеспечения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки контактов - неверный момент вызывает нагрев и выход из строя.
• При использовании моторного привода убедитесь, что источник управления (24 В DC / 220 В AC) стабилен и защищён от скачков напряжения.
• Для профилактики - ежегодно проверяйте состояние контактов и механизмов, особенно после многократных срабатываний.
• Избегайте установки рядом с источниками тепла - температура окружающей среды должна оставаться в пределах -5C…+40C, указанных в документации.
• Этот выключатель - часть серии NXM(S); все элементы этой серии взаимозаменяемы по креплениям и габаритам, что упрощает замену.
