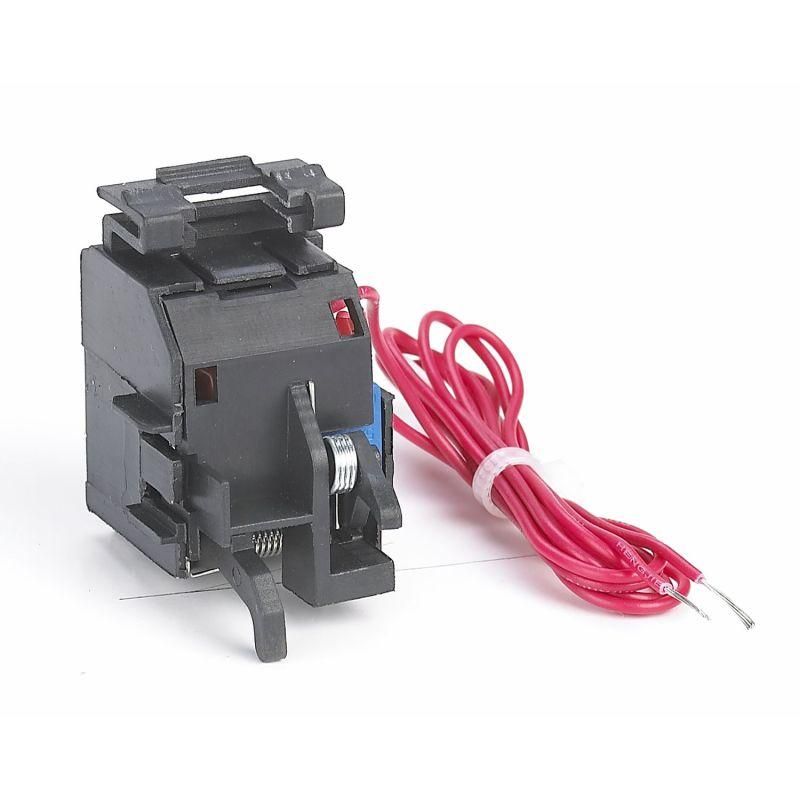

Расцепитель независимый SHT-M4 D1 R для NXM(LE)-630(400) DC24V (правый) (R) | 946964 CHINT

Расцепитель независимый SHT-M4 D1 R для NXM(LE)-630(400) DC 24В (правый) от бренда CHINT предназначен для удалённого отключения автоматического выключателя NXM(LE)-630(400) при подаче сигнала на катушку. Устройство работает от постоянного тока 24 В и устанавливается справа на корпусе автомата.

Назначение и область применения

Расцепитель независимый SHT-M4 D1 R используется для дистанционного отключения автоматического выключателя NXM(LE)-630(400) в случае необходимости аварийной остановки или управления из центральной системы. Применяется в системах автоматизации, на промышленном оборудовании, в распределительных щитах, где требуется внешнее управление питанием. Подходит для установки на автоматы серии NXM(S) с номинальным током до 630 А.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение питания: 24 В
• Количество переключающих контактов: 1 (нормально замкнутый контакт отсутствует)
• Количество НЗ контактов: 0
• Монтаж: правосторонний (устанавливается на правую сторону автомата)
• Совместим с моделями: NXM(LE)-630, NXM(LE)-400

Совместимость и монтаж

Расцепитель SHT-M4 D1 R совместим только с автоматическими выключателями серии NXM(S) и NXM(S) Аксессуары, имеющими соответствующий крепёжный фланец. Монтаж выполняется на правой стороне корпуса автомата - перед установкой проверьте направление крепления. Для надёжного соединения используйте штатные зажимы, входящие в комплект. Электрическая подключение осуществляется через два вывода на катушке: +24 В и GND. Кабель рекомендуется защищать гофрой при прокладке в условиях механических воздействий.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для устройств управления и защиты. Не содержит опасных материалов согласно RoHS. Работает в температурном диапазоне, указанном для основного автомата NXM(S).

Преимущества

• Стандартная совместимость с популярными автоматами NXM(LE)-630/400 - не требует адаптеров
• Низкий энергопотребление при работе от 24 В DC - подходит для систем с ограниченной мощностью
• Правосторонняя установка позволяет оптимально использовать место в щите при компактной сборке
• Отсутствие НЗ контактов снижает риск ложных срабатываний в системах с односторонним управлением

Ограничения применения

• Не работает с переменным током - нельзя применять на 220 В AC
• Поддерживает только один тип монтажа - правосторонний; несовместим с левосторонними моделями
• Не имеет встроенных контактов для сигнализации состояния - для контроля работы нужен внешний датчик или реле
• Не предназначена для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки

Примеры использования

• Автоматическое отключение станка при сработке датчика безопасности
• Удалённое отключение группы оборудования в центре управления производством
• Интеграция в систему SCADA для дистанционного отключения нагрузки при аварии
• Энергосбережение: отключение неиспользуемых участков сети по расписанию

Практические советы

• Перед установкой убедитесь, что автомат NXM(LE)-630(400) находится в положении OFF - это предотвращает случайное срабатывание
• Проверьте полярность при подключении 24 В DC - неверное подключение повредит катушку
• Для длительной работы в высоких температурах (более +40 C) рассмотрите возможность принудительного охлаждения щита
• Если требуется сигнал о состоянии отключения - используйте дополнительный вспомогательный контакт (например, AUX) на самом автомате
• Артикул 946964 - единственный номер для заказа этого конкретного исполнения. Не путайте с аналогичными моделями для переменного тока или другого расположения.
