Независимый расцепитель SHT для ETU DC24 слева | mccb-1L-SHT-ETU-DC24-av EKF AV POWER-1

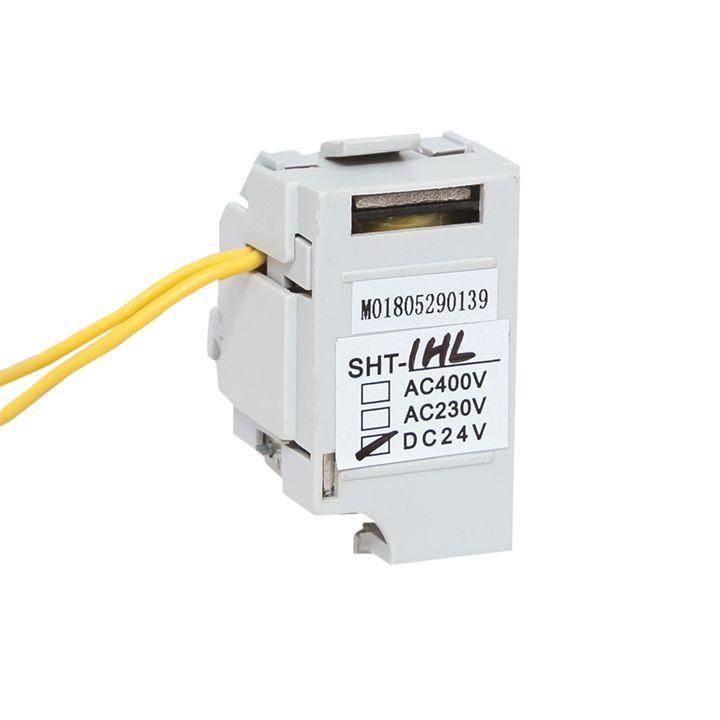

Независимый расцепитель SHT для ETU DC24 слева от EKF - устройство для удалённого отключения автоматического выключателя при подаче сигнала на катушку. Применяется в системах автоматизации и безопасности, совместим с выключателями серии Averes. Артикул mccb-1l-sht-etu-dc24-av.

Назначение и область применения

Независимый расцепитель SHT для ETU DC24 слева используется для дистанционного отключения автомата при подаче управляющего напряжения. Он не зависит от состояния цепи нагрузки - срабатывает исключительно по сигналу с внешнего устройства. Подходит для интеграции в системы автоматики: пожарной сигнализации, систем управления зданием, технологических линий, где требуется быстрое и надёжное отключение питания.

Технические характеристики

• Тип тока: постоянный (DC), 24 В - питание обеспечивается от стабилизированного источника постоянного напряжения;
• Тип расцепителя: электронный - работает за счёт электромагнитной катушки, без механических элементов срабатывания;
• Способ монтажа: на монтажную плату - устанавливается внутренне в корпус выключателя, не требует внешних креплений;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для работы во влажной среде или на открытом воздухе;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%;
• Подключение: круглый проводник или медная полоса - входные клеммы предназначены для подвода провода сечением, соответствующего требованиям выключателя;
• Контакты: нет ни нормально замкнутых, ни переключающих - устройство выполняет только функцию отключения, не передаёт информацию о состоянии.

Совместимость и монтаж

Независимый расцепитель SHT для ETU DC24 слева совместим с автоматическими выключателями серии Averes, оснащёнными электронными расцепителями ETU2.2 и ETU6.2. Монтируется внутри корпуса выключателя на специально предусмотренную монтажную площадку. Подключение осуществляется через боковое гнездо на корпусе выключателя - провода выводятся наружу для подачи управляющего напряжения. Не требует дополнительных креплений или адаптеров. Установка возможна только при отключенном питании и соблюдении правил электробезопасности.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010 - стандарту на низковольтные коммутационные аппараты. Соответствие гарантирует безопасность срабатывания, изоляцию и термическую стойкость при номинальных условиях. IP20 позволяет использовать только в закрытых щитах, не допускает попадания воды или пыли - что снижает риск отказа в неблагоприятных условиях.

Преимущества

• Электронный тип срабатывания - высокая скорость реакции и долгий срок службы без износа механических частей;
• Фиксированный монтаж на плату - минимизация сторонних соединений, повышение надёжности;
• Совместимость с интеллектуальными системами - легко интегрируется в управление через PLC, SCADA, при использовании ETU2.2/ETU6.2;
• Чёткая логика действия - срабатывает только при наличии напряжения на катушке, исключает ложные отключения.

Ограничения применения

• Не работает при отсутствии напряжения 24 В DC - необходимо наличие стабильного источника питания;
• IP20 - нельзя использовать вне герметичных щитов, в сырых, пыльных или агрессивных средах;
• Не имеет встроенных контактов - не может передавать состояние отключения в систему управления, только выполнять команду отключения;
• Только для установки слева на выключателе - не подлежит переустановке справа или в другую позицию;
• Не совместим с другими сериями выключателей - только с Averes и ETU2.2/ETU6.2.

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации;
• Дистанционное отключение линии при аварийной ситуации в производственной зоне;
• Интеграция в систему энергоэффективности - отключение неиспользуемых участков сети по расписанию;
• Управление группой выключателей через один сигнал от контроллера в системе автоматизации.

Практические советы

• Перед установкой проверьте соответствие напряжения питания - 24 В постоянного тока, допустимое отклонение +-10%
• Обязательно используйте провода с подходящим сечением - не менее 0,5 мм2, чтобы избежать нагрева и потерь;
• При монтаже следите за направлением: устройство установлено только слева, не меняйте положение;
• Не подключайте к переменному току - использование AC вызовет выход из строя катушки;
• Проверяйте целостность подключения после сборки - плохой контакт может привести к отказу срабатывания даже при наличии напряжения.
