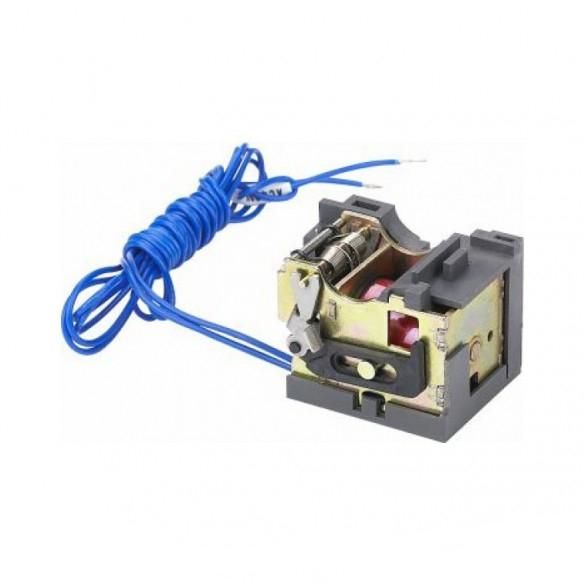

Расцепитель независимый SHT21-M8 DC24V для NM8N-125 (R) | 269601 CHINT

Расцепитель независимый SHT21-M8 DC24V для NM8N-125 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-125 (R) через управляющий сигнал. Устройство работает от постоянного тока 24 В и не требует дополнительных контактных элементов - всё необходимое встроено.

Назначение и область применения

Расцепитель независимый SHT21-M8 DC24V для NM8N-125 (R) используется для дистанционного отключения автомата при получении сигнала от внешнего устройства - например, от системы безопасности, пульта управления или аварийной кнопки. Он не управляет нагрузкой напрямую, а лишь механически активирует механизм расцепления в выключателе. Применяется в системах автоматизации, на производстве, в энергообъектах, где требуется быстрое и надёжное отключение по команде.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Тип тока: только постоянный (не совместим с переменным)
• Количество переключающих контактов: 1 (внутренний, для действия механизма)
• Количество вспомогательных контактов: 0 НЗ / 0 НО - устройство не имеет выходных контактов для передачи состояния
• Максимальная мощность потребления: не указана, но соответствует стандартному уровню для таких расцепителей - около 1–2 Вт

Совместимость и монтаж

Расцепитель SHT21-M8 DC24V для NM8N-125 (R) совместим исключительно с автоматическими выключателями серии NM8N-125 (R) от CHINT. Монтируется на DIN-рейку рядом с выключателем и фиксируется специальным защёлкивающим механизмом на корпусе аппарата. Подключение управляющего провода осуществляется к двум клеммам на лицевой стороне расцепителя - полярность важна: + и – должны соблюдаться.

Не устанавливается на другие модели автоматов - даже если они имеют аналогичную габаритную высоту. Для работы требуется именно серия NM8N-125 (R).

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 и IEC 60947-5-1 для компонентов управления низковольтными коммутационными аппаратами. Произведено в соответствии с нормами качества CHINT для промышленной автоматизации.

Преимущества

• Надёжное механическое отключение без задержек - срабатывает за доли секунды
• Интегрированная конструкция - не требует внешних реле или модулей
• Стандартный интерфейс подключения - легко заменить при необходимости
• Высокая долговечность - рассчитан на десятки тысяч операций

Ограничения применения

• Не работает при напряжении ниже 20 В или выше 30 В - возможны сбои или отказ
• Не поддерживает переменный ток - нельзя использовать с AC24V
• Не предоставляет обратной связи - нет контактов для контроля положения автомата
• Подходит только для выключателей NM8N-125 (R); несовместим с другими сериями CHINT или конкурентов

Примеры использования

• Автоматическое отключение станка при сработке датчика перегрева
• Экстренное отключение линии по сигналу с пожарной тревоги
• Управление питанием конвейера из центрального пульта управления
• Интеграция в систему SCADA для дистанционного отключения оборудования

Практические советы

• Перед установкой проверьте соответствие типа автомата - только NM8N-125 (R)
• При подключении используйте провода сечением не менее 0,75 мм2 - обеспечит надёжный контакт
• Не допускайте попадания воды или пыли на клеммы - хотя сам расцепитель герметичен, соединения чувствительны
• Если нужен сигнал о состоянии автомата (запущен/отключен), добавьте в схему вспомогательный контактный модуль отдельно
• Проверяйте полярность при подключении - неверное подсоединение не повредит устройство, но не вызовет срабатывание
