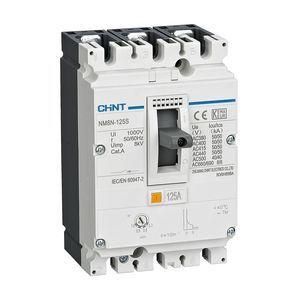

Выключатель автоматический NM8N-125S TM 3P 40А 50кА с рег. термомаг. расцепителем (R) | 271585 CHINT

Автоматический выключатель NM8N-125S TM с регулируемым термомагнитным расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка порогов срабатывания и высокая отключающая способность - 50 кА.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети и оборудование от повреждений из-за перегрузок, коротких замыканий и внезапного снижения напряжения. Применяется в системах переменного тока до 690 В и постоянного тока до 1000 В. Часто используется в промышленных установках: для защиты двигателей, конвейеров, станков, распределительных шкафов и других нагрузок с нечастыми пусками.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В (переменный ток), до 1000 В (постоянный ток)
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания даже при максимальной нагрузке
• Диапазон настройки защиты от перегрузки: 28–40 А - можно точно подстроить под реальную рабочую нагрузку
• Диапазон регулировки защиты от короткого замыкания: 400 А - фиксированный порог срабатывания при КЗ
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и от твердых предметов больше 1 мм, но не защищён от воды
• Тип корпуса: литой, прочный и компактный

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - удобно при компоновке щита. Монтаж выполняется на DIN-рейке стандартной ширины 35 мм. Для правильной работы важно соблюдать рекомендованную температурную среду и не превышать указанные значения тока и напряжения. Устройство совместимо с другими элементами серии NM8N, что упрощает сборку однотипных щитов.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Наличие регулируемого термомагнитного расцепителя позволяет точно задавать пороги срабатывания, минимизируя ложные отключения. Конструкция исключает доступ к токоведущим частям при закрытом корпусе, что соответствует уровню IP40.

Преимущества

• Регулируемый порог защиты от перегрузки (28–40 А) - адаптация под конкретную нагрузку без замены аппарата
• Высокая отключающая способность (50 кА) - надёжная работа даже в сетях с большими токами КЗ
• Гибкий монтаж: подключение снизу, любые ориентации - упрощает проектирование щитов
• Литой корпус - повышенная механическая прочность и долговечность
• Поддержка как переменного, так и постоянного тока - универсальное решение для сложных систем

Ограничения применения

• Не предназначена для защиты от утечек тока - требует дополнительного УЗО при необходимости
• Степень защиты IP40 не обеспечивает защиту от брызг и влаги - нельзя использовать во влажных помещениях без дополнительной герметизации
• Максимальный ток регулировки по перегрузке - 40 А; для больших значений нужен другой аппарат серии
• Не рассчитана на частые пуски мощных двигателей - для таких задач лучше подходят устройства с классом B/C/D, специально оптимизированные под пусковые токи

Примеры использования

• Защита асинхронного двигателя 30 кВт в цеху - настройка на 35 А, чтобы избежать ложных отключений при пуске
• Распределительный щит на заводе с несколькими линиями - использование нескольких NM8N-125S TM для групповой защиты
• Система постоянного тока на солнечной электростанции - применение в DC-цепях до 1000 В

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - не используйте 40 А для цепей выше 40 А
• Настройку тока перегрузки выполняйте только при отключенном питании - используйте вращающийся механизм на лицевой панели
• При подключении проводов снизу убедитесь, что они не перегибаются и не оказывают давления на механизмы внутри
• Для длительной службы избегайте установки рядом с источниками тепла - нагрев снижает точность срабатывания термического расцепителя
• При использовании в составе комплексной системы защиты - комбинируйте с УЗО и разрядниками, если есть риск импульсных перенапряжений
