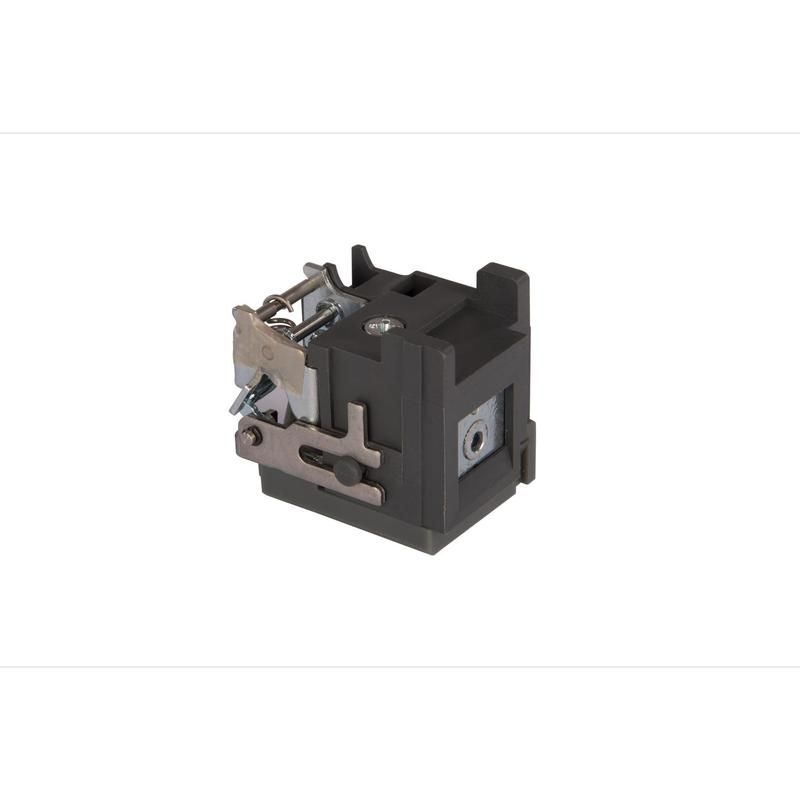

Расцепитель минимального напряжения UVT21-M8 AC220-240V для NM8N-125 (R) | 269615 CHINT

Расцепитель минимального напряжения UVT21-M8 AC 220-240В для NM8N-125 (R) от CHINT предназначен для автоматического отключения выключателя при снижении напряжения ниже заданного уровня. Устройство устанавливается на серию NM8N и обеспечивает безопасную работу оборудования в условиях колебаний сети.

Назначение и область применения

Расцепитель UVT21-M8 AC 220-240В для NM8N-125 (R) защищает электрооборудование от работы при недостаточном напряжении. Когда напряжение в сети падает ниже порогового значения, расцепитель отключает выключатель, предотвращая повреждение двигателей, насосов или других устройств из-за перегрузки при низком напряжении. Применяется совместно с выключателями нагрузки, силовыми выключателями и выключателями защиты двигателя серии NM8N. Подходит для промышленных объектов, где важна стабильность питания - например, на конвейерах, станках, системах вентиляции.

Технические характеристики

• Тип питания: переменный ток (AC)
• Номинальное напряжение управления (Us): 220–240 В
• Тип подключения: винтовые зажимы
• Совместимость: выключатели серии NM8N-125 (R)
• Производитель: CHINT
• Артикул: 269615

Совместимость и монтаж

Расцепитель UVT21-M8 AC 220-240В для NM8N-125 (R) монтируется исключительно на выключатели серии NM8N-125 (R). Он фиксируется механически на передней панели аппарата и подключается через винтовые клеммы. Для установки требуется отключение питания и доступ к контактной группе выключателя. Напряжение управления подаётся параллельно цепи управления выключателя - не требует отдельного источника питания. Монтаж выполняется без инструментов, кроме отвертки для затяжки проводов.

Безопасность и стандарты

Устройство соответствует международным требованиям к коммутационной аппаратуре. Работает в рамках норм IEC 60947-2 и IEC 60947-4-1. Не содержит опасных материалов. Не требует специальных мер безопасности при монтаже, если соблюдаются правила работы с оборудованием под напряжением.

Преимущества

• Стандартная совместимость с популярными моделями NM8N - не нуждается в адаптерах или доработках
• Простой винтовой тип подключения - удобен для обслуживания и замены
• Надёжное срабатывание при просадках напряжения - защищает оборудование от аварийных режимов
• Не потребляет мощность в отключенном состоянии - энергоэффективен

Ограничения применения

• Не работает при постоянном токе - только для сетей переменного тока 220–240 В
• Поддерживает только выключатели серии NM8N-125 (R); несовместим с другими сериями CHINT или продуктами других брендов
• Не регулируемый порог срабатывания - фиксированный уровень отключения, определяемый конструкцией устройства
• Не предназначена для внешнего контроля или сигнализации - только функция отключения

Примеры использования

• На производственных линиях: отключение станков при падении напряжения до 180 В, чтобы избежать перегрева двигателей
• В системах водоснабжения: защита насосов от запуска при низком напряжении, что продлевает срок службы обмоток
• В HVAC-системах: предотвращение некорректной работы вентиляторов при скачках напряжения

Практические советы

• Проверьте напряжение в сети перед установкой - расцепитель UVT21-M8 AC 220-240В для NM8N-125 (R) рассчитан именно на этот диапазон; при использовании 380 В или 110 В он не будет работать
• Избегайте перегрузки клемм - используйте жилы сечением до 2,5 мм2, плотно затягивайте винты, чтобы исключить нагрев
• При замене выключателя убедитесь, что новый также относится к серии NM8N-125 (R) - иначе расцепитель не установится
• Рекомендуется периодически проверять механическую связь между расцепителем и выключателем - особенно после вибраций или частых отключений
