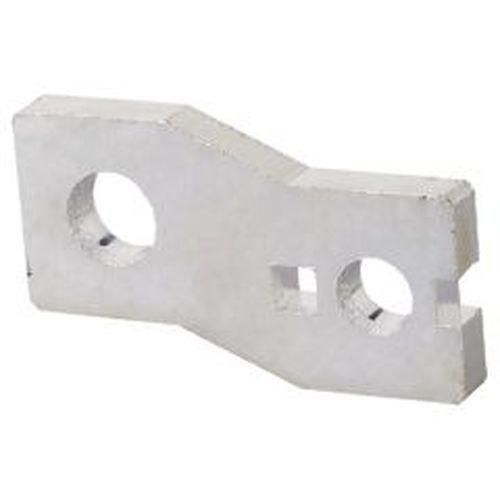

Внешние выводы FCP21-M8 для переднего присоединения NM8N-125 3P (R) | 269704 CHINT

Внешний вывод FCP21-M8 для переднего присоединения NM8N-125 3P (R) - это компонент для подключения внешних устройств к автоматическому выключателю серии NM8N от CHINT, обеспечивающий надёжный и защищённый доступ к контактам через фронтальную сторону корпуса.

Назначение и область применения

Внешний вывод FCP21-M8 предназначен для удобного подключения проводов к автоматическому выключателю NM8N-125 3P (R) без вскрытия корпуса. Он устанавливается спереди устройства и позволяет выполнять монтаж, обслуживание или замену цепей управления, сигнализации или измерений, не отключая основной ток нагрузки. Подходит для щитов автоматизации, систем управления оборудованием и распределительных пунктов, где важна скорость доступа к контактам.

Технические характеристики

• Тип соединения: M8, штыревой, для переднего присоединения
• Совместим с модулем: NM8N-125 3P (R)
• Максимальный рабочий ток: до 125 A (соответствует номиналу выключателя)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Материал контактов: медный сплав с серебряным покрытием
• Рабочее напряжение: до 690 В переменного тока

Совместимость и монтаж

FCP21-M8 совместим исключительно с автоматическими выключателями серии NM8N-125 3P (R) от CHINT. Установка происходит на фронтальной панели выключателя - модуль плотно защёлкивается в специальный паз, обеспечивая механическую и электрическую связь. Для подключения используется кабель с наконечником M8 (диаметр жилы до 2,5 мм2). Перед установкой необходимо отключить питание и убедиться, что выключатель находится в положении OFF.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 для коммутационных аппаратов низковольтного класса. Конструкция предотвращает случайное прикосновение к токоведущим элементам при установленном состоянии. Не предназначено для работы во взрывоопасных средах или условиях повышенной влажности без дополнительной защиты.

Преимущества

• Ускоряет сервисное обслуживание - нет необходимости открывать корпус выключателя
• Обеспечивает чёткую идентификацию цепей благодаря расположению контактов на лицевой стороне
• Не требует дополнительных инструментов для установки - защёлкивается одним движением
• Сохраняет степень защиты основного аппарата при подключении внешних цепей

Ограничения применения

• Не совместим с другими сериями выключателей, даже от CHINT (например, NM8L или NC100)
• Не предназначен для подключения силовых кабелей большего сечения - максимальная площадь жилы 2,5 мм2
• Не имеет защиты от пыли и воды - использовать только внутри закрытых щитов
• Запрещена работа при температуре выше +60 C или ниже −25 C

Примеры использования

• Подключение сигнальных ламп состояния “вкл/выкл” на панели управления станком
• Присоединение реле контроля фаз к автомату NM8N-125 3P (R) в распределительном щите
• Интеграция датчиков положения или энкодеров в системы автоматизации с использованием вспомогательных контактов

Практические советы

• Перед монтажом проверьте, чтобы выключатель был полностью заполнен - FCP21-M8 занимает место одного модуля
• Используйте наконечники типа “штырь M8”, а не гильзовые - они обеспечивают лучший контакт
• При групповой установке нескольких модулей соблюдайте интервал между ними - не менее 5 мм для теплоотвода
• Фиксируйте кабели хомутами рядом с выводом, чтобы избежать перегрузки на контактную группу
• Артикул 269704 - единственный номер для заказа этого модуля; не путайте с аналогичными изделиями других производителей
