Расширители полюсов OptiMat D400..630-УХЛ3-короткий-3 шт | 252558 КЭАЗ

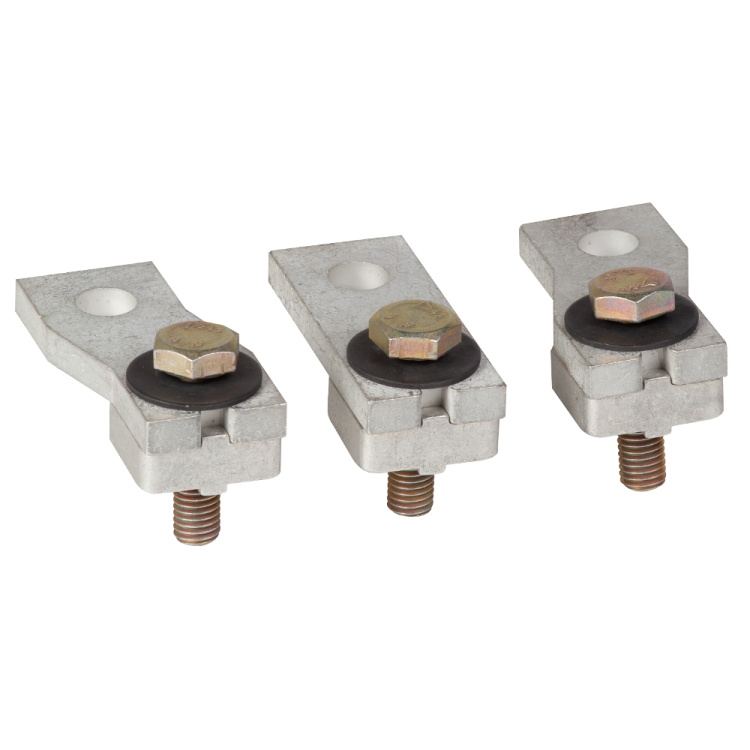

Расширители полюсов КЭAZ OptiMat D400..630 УХЛ3 короткий 3 шт предназначены для увеличения межполюсного расстояния в автоматах литого корпуса, обеспечивая удобство подключения нескольких шин или кабельных наконечников к одному полюсу. Эти устройства совместимы с выключателями серий OptiMat D400 и D630, применяются в силовых цепях переменного и постоянного тока.

Назначение и область применения

Расширители полюсов КЭAZ OptiMat D400..630 УХЛ3 короткий 3 шт используются для модификации автоматических выключателей литого корпуса. Они увеличивают зазор между полюсами, что позволяет:

• Подключать к одному полюсу более одного кабельного наконечника или шины;
• Обеспечивать безопасную изоляцию между фазами при плотном расположении оборудования;
• Использовать выключатель в составе сборок с жесткими шинными системами.

Применяются в щитах управления, распределительных пунктах, на производствах с высокой плотностью коммутационного оборудования - например, на конвейерах, насосных станциях, в системах автономного энергообеспечения.

Технические характеристики

• Тип изделия: Расширитель полюса
• Количество полюсов: 3 (для трёхфазных выключателей)
• Тип тока: Переменный (AC) / Постоянный (DC)
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +70 C, допускает повышенную влажность и перепады температур
• Цвет: Серый (RAL 7035)
• Тип крепления: Болтовое - надёжная механическая фixация на контактах аппарата
• Способ монтажа: Непосредственно на аппарат - устанавливаются поверх существующего выхода полюса
• Гарантийный срок: 60 месяцев
• Стандарты: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Расширители полюсов КЭAZ OptiMat D400..630 УХЛ3 короткий 3 шт подходят исключительно к автоматическим выключателям серии OptiMat D400 и D630. Монтаж выполняется после установки самого выключателя:

• Выключатель должен быть обесточен и отключен;
• Снять крышку контактной группы (при наличии);
• Закрепить расширитель болтами на выводах каждого полюса - совмещать отверстия точно по меткам;
• Не использовать усилие выше рекомендованного - риск повреждения внутренних механизмов.

Для выдвижных и втычных исполнений требуется использование специальных адаптеров основания - они обеспечивают правильное положение и электрическую целостность соединения.

Преимущества

• Позволяют отказаться от сложных перемычек и бракованных ответвлений - всё подключение делается прямо на расширитель;
• Сохраняют степень защиты IP20 оригинального выключателя - не снижают класс герметичности;
• Максимально компактны - “короткий” формат не требует лишнего места в щите;
• Произведены из термостойких материалов - выдерживают нагрев при длительной нагрузке;
• Срок службы продлен за счёт усиленной конструкции и соответствия нормам ГОСТ.

Ограничения применения

• Не для выключателей других серий - даже аналогичных по номиналу (например, ABB S200, Schneider Compact N): не совпадают габариты и система крепления;
• Не предназначены для работы вне диапазона –40…+70 C - при экстремальном холоде возможна хрупкость пластиков, при перегреве - деформация;
• Не заменяют изолирующие экраны - при работе рядом с высоковольтным оборудованием необходима дополнительная изоляция;
• Не должны использоваться в качестве самостоятельного коммутирующего элемента - только как пассивный переходник.

Примеры использования

• Щитовая установка на заводе: три расширителя установлены на автомат D630, каждый принимает два медных наконечника 25 мм2 - реализуется параллельное питание двух двигателей одной фазы;
• Аварийный источник питания: расширители позволяют подключить входную шину и резервный кабель к одному полюсу без изменения схемы;
• Модернизация старых щитов: вместо доработки проводки - просто добавляются расширители к новым выключателям OptiMat D400.

Практические советы

• Выбирая расширители, проверьте точное соответствие модели выключателя - определите наличие буквенных обозначений D400/D630 на корпусе;
• При многократном демонтаже следите за состоянием резьбы на болтах - при потере затяжки возникает риск нагрева контактов;
• Не используйте расширители с выключателями, имеющими внешнюю рамку или декоративную накладку - они могут мешать установке;
• Для обслуживания всегда отключайте питание перед работой - даже при открытом механизме внутри остаётся опасный потенциал;
• При групповой установке соблюдайте равномерность затяжки всех трёх расчителей - перекос вызывает неравномерный тепловой режим.
