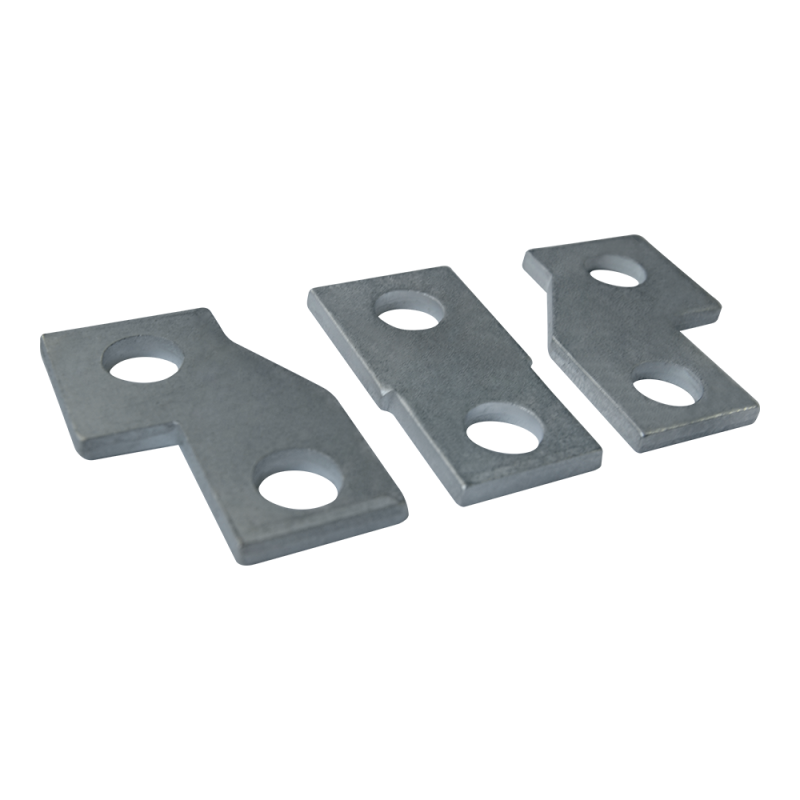

Расширитель полюсов OptiMat E250-УХЛ3, 3-полюсный, 3 шт. КЭАЗ 272862

Расширители полюсов OptiMat E250-УХЛ3 (3 шт) от КЭАЗ предназначены для увеличения межполюсного расстояния автоматических выключателей серии OptiMat E250, обеспечивая удобную установку шин и кабельных наконечников. Эти расширители совместимы с моделями OptiMat E250 и подходят для промышленной автоматизации, где требуется плотная компоновка силовой цепи.

Назначение и область применения

Расширители полюсов OptiMat E250-УХЛ3 (3 шт) используются для повышения гибкости монтажа на автоматах серии Optimat E250. Они увеличивают зазор между полюсами, чтобы можно было безопасно устанавливать одновременно несколько кабельных наконечников или шин на один полюс. Применяются в щитах управления, на производствах, в системах автоматизации и других местах, где важна надёжная коммутация и компактная сборка.

Технические характеристики

• Тип изделия: Расширитель полюса
• Количество полюсов: 3 (комплект из трёх единиц)
• Материал контактов: Медь
• Исходное межполюсное расстояние: 35 мм
• Увеличенное межполюсное расстояние: 46,5 мм
• Ширина допустимых кабельных наконечников: до 35 мм
• Регистрационный номер: РЭ-2521/20
• Степень защиты: УХЛ3 (для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью)

Совместимость и монтаж

Расширители OptiMat E250-УХЛ3 (3 шт) устанавливаются исключительно на автоматы серии OptiMat E250. Совместимы со следующими артикулами: 100010, 100009, 100012, 100011, 230653, 230652, 230655, 230654, 230656, 230658, 230659, 230657. Для монтажа необходимо отключить питание, снять крышку выключателя и зафиксировать каждый расширитель на соответствующий полюс до характерного щелчка. После установки проверьте механическую прочность фиксации и правильность подключения шин или наконечников.

Преимущества

• Обеспечивает возможность подключения нескольких проводников к одному полюсу без перегрузки контактной группы
• Уменьшает риск замыканий благодаря увеличенному межполюсному расстоянию
• Замена медных деталей снижает переходное сопротивление и нагрев
• Комплект из трёх элементов позволяет полностью расширить все три полюса одного выключателя

Ограничения применения

• Не для выключателей других серий - даже близких по внешнему виду (например, OptiMat E100 или E400)
• Не рекомендовано использование во влажных, открытых или взрывоопасных средах - класс защиты УХЛ3 не предусматривает работу на улице или в агрессивных условиях
• Не следует использовать с кабельными наконечниками шириной более 35 мм - возможен перегрев и потеря контакта
• Не предназначен для самостоятельного подключения нагрузки - работает только как вспомогательный элемент к основному автоматическому выключателю

Примеры использования

• На промышленном конвейере: подключение трёх фаз через одну шину к каждому полюсу автомата OptiMat E250
• В распределительном щите: параллельное подсоединение двух кабелей к одному выходу для питания нескольких потребителей
• В системах АСУ ТП: организация группового подвода сигнала управления с использованием толстостенных наконечников

Практические советы

• Перед установкой убедитесь, что выбранный автомат имеет точный артикул из списка совместимости - отличия в корпусе могут помешать фиксации
• При многократном подключении и отключении шин используйте наконечники с опрессовкой и контрольным моментом затяжки - это продлит срок службы контактов
• Проверяйте температурный режим после запуска системы: если расширители сильно нагреваются - возможно, используется слишком большой наконечник или превышена нагрузка
• Храните расширители OptiMat E250-УХЛ3 (3 шт) в сухом месте - медь окисляется при высокой влажности, особенно при хранении вне герметичной упаковки
