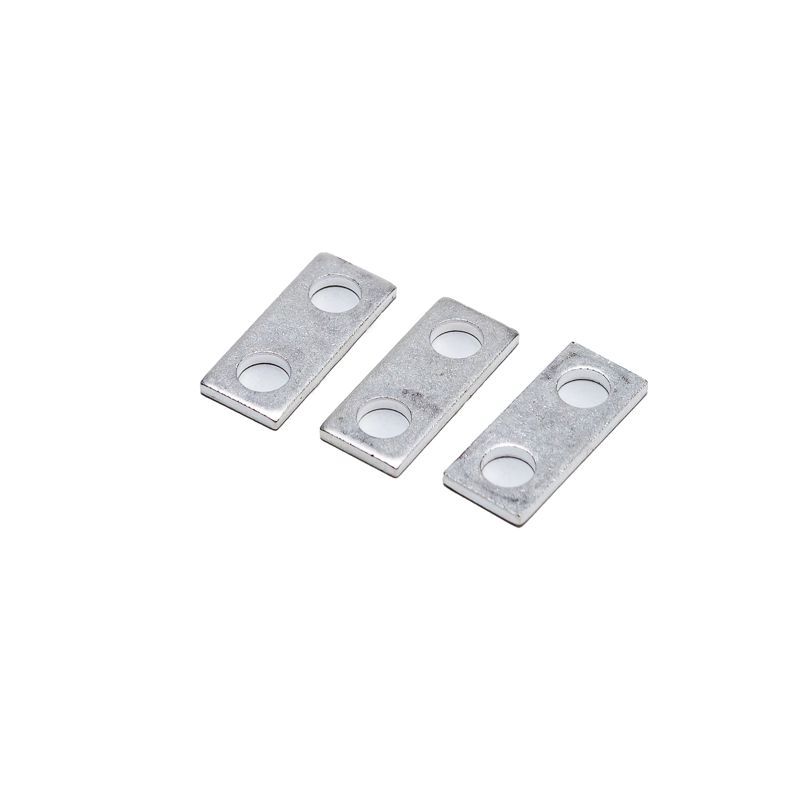

Расширители полюсов 160 3P (комплект 3 шт.) PRO.KVANT | KVA000165 Контактор (Legrand)

Расширитель полюсов 160 3P (комплект 3 шт.) от Контактор Ульяновск - комплект из трёх модулей для увеличения межполюсного расстояния в контакторах серии PRO.KV ACC, обеспечивая безопасное подключение силовых проводников и шин. Артикул kva000165 предназначен для модернизации существующих коммутационных устройств без замены всего контактора.

Назначение и область применения

Расширитель полюсов 160 3P (комплект 3 шт.) используется для увеличения зазора между контактными группами в автоматических выключателях и контакторах. Это необходимо, когда требуется подключить толстые провода, медные шины или выполнить соединения с повышенным требованием к электроизоляции. Применяется в системах управления двигателями, на промышленных конвейерах, в щитах распределения энергии, где стандартное межполюсное расстояние недостаточно.

Технические характеристики

• Количество модулей в комплекте: 3 шт. (для трёхполюсной системы)
• Совместим с сериями: PRO.KV ACC
• Производитель: Контактор Ульяновск / КОНТАКТОР(группа Legrand)
• Артикул: kva000165
• Материал корпуса: термостойкий пластик, соответствует требованиям UL94 V-0
• Напряжение изоляции: до 690 В AC
• Рабочий ток: совместим с номиналом контакторов серии PRO.KV ACC до 160 А

Совместимость и монтаж

Расширитель полюсов 160 3P (комплект 3 шт.) устанавливается исключительно на контакторы серии PRO.KV ACC. Монтаж выполняется путём защёлкивания каждого модуля на свободные полюса контактора - фиксация механическая, без инструментов. Перед установкой необходимо отключить питание и проверить соответствие модели контактора. Нельзя использовать с другими сериями, даже если они имеют внешнее сходство.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC/EN 60947-4-1 для аппаратов управления электродвигателями. Материалы корпуса устойчивы к возгоранию (UL94 V-0). Расширитель не создаёт дополнительных точек перегрева при работе в пределах номинального тока. Не применяется в взрывоопасных средах без дополнительной защиты.

Преимущества

• Увеличивает безопасный интервал между фазами - снижает риск пробоя и дугового замыкания
• Позволяет использовать более толстые провода и жесткие шины без переделки щита
• Не требует замены основного контактора - экономит время и стоимость ремонта
• Легко монтируется и демонтируется - не нужна пайка или сверление
• Поддерживает целостность IP-защиты контактора при правильной установке

Ограничения применения

• Не совместим с контактными элементами других серий, кроме PRO.KV ACC
• Не предназначена для работы при температуре выше +60 C окружающей среды
• Запрещено применять в условиях постоянной вибрации без дополнительной фиксации
• Не рекомендуется для частых операций включения/выключения - повышает износ контактов
• Не является средством защиты от перегрузки или короткого замыкания - работает только как изоляционная перемычка

Примеры использования

• Обновление старого щита управления насосной станцией - вместо замены контактора установлен расширитель для подключения медных шин 10×4 мм
• Монтаж в цепях питания конвейеров с высокими токами - позволяет развести фазы на достаточное расстояние для соблюдения норм DIN VDE 0113
• Интеграция в систему аварийного отключения - обеспечивает надёжную изоляцию между полюсами при использовании многожильных кабелей с большими сечениями

Практические советы

• Перед установкой проверьте, что контактор имеет свободные полюса - расширитель нельзя монтировать поверх уже задействованных выводов
• При подключении шин используйте болты с подходящим моментом затяжки - переусиливать нельзя, чтобы не деформировать контактные площадки
• После монтажа проведите контрольный осмотр: все три модуля должны плотно защёлкнуться, без люфта
• Учитывайте габариты: каждый модуль добавляет ~15 мм к ширине устройства - убедитесь, что есть место в щите
• Для длительной эксплуатации в запылённых помещениях рекомендуется дополнительно закрыть расширитель защитной крышкой
