РАСШИРИТЕЛИ ПОЛЮСОВ 3P (100-250) | SPC-SB3-01-02 SE APC

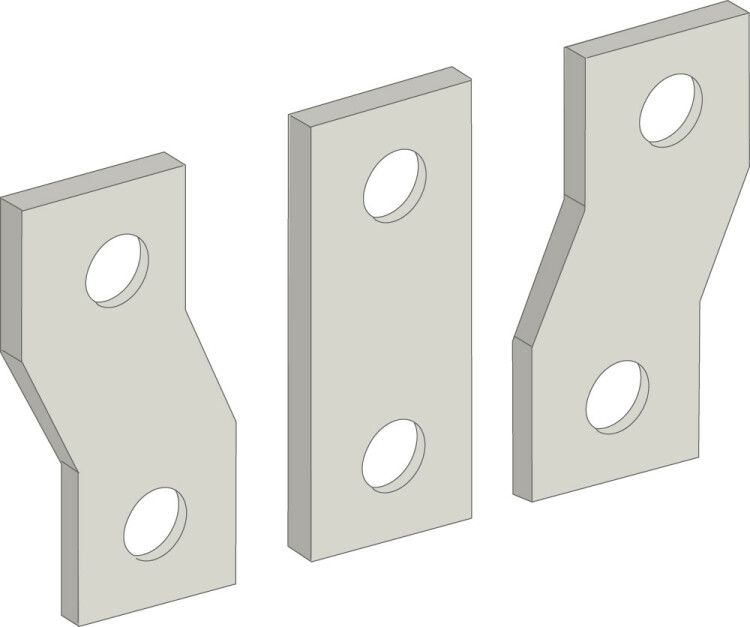

Расширитель полюсов 3P (100-250) SE - комплект из трёх модулей для увеличения расстояния между полюсами выключателей SystemePact CCB, обеспечивает удобное переднее подключение шин и кабельных наконечников при токах до 250 А.

Назначение и область применения

Расширитель полюсов 3P (100-250) SE используется для физического отделения полюсов автоматических выключателей серии SystemePact CCB. Он позволяет организовать безопасную и доступную переднюю коммутацию медных или алюминиевых шин, а также кабельных наконечников. Применяется в силовых щитах, распределительных устройствах и на производствах, где требуется высокая плотность сборки и упрощённый доступ к контактам.

Технические характеристики

• Тип изделия: Расширитель полюсов
• Количество полюсов: 3
• Номинальный ток: 100–250 А
• Увеличенное расстояние между центрами полюсов: 45 мм
• Материал контактов: Медь, совместима с алюминием
• Подключение: Переднее, для шин и кабельных наконечников

Совместимость и монтаж

Расширитель полюсов 3P (100-250) SE совместим исключительно с выключателями системы SystemePact CCB. Устанавливается непосредственно на переднюю часть аппарата - не требует демонтажа основного корпуса. Каждый модуль фиксируется механически, без инструментов. Для надёжной работы необходимо соблюдать момент затяжки клемм, указанный в руководстве SystemePact CCB. Подключаемые шины должны иметь соответствующую ширину и толщину, чтобы не перегружать контактную группу.

Преимущества

• Обеспечивает необходимое расстояние между полюсами - снижает риск дугового замыкания при высоких токах
• Переднее подключение упрощает обслуживание и замену шин без отключения всего щита
• Изготовлен из материалов, совместимых с медью и алюминием - позволяет использовать гибридные решения в проводке
• Стандартная форма и размеры - легко интегрируется в существующие проекты с системой SystemePact CCB

Ограничения применения

• Не совместим с другими сериями выключателей - даже близкими по внешнему виду
• Не предназначен для установки за пределами щитовой камеры - не имеет защиты выше IP20
• Не рекомендован для переменного тока ниже 100 А - эффективность и надёжность не гарантированы
• Требует точного соблюдения момента затяжки - пере- или недотянутые клеммы вызывают нагрев и выход из строя

Примеры использования

• Промышленные станки с частотными преобразователями - для подключения мощных входных шин
• Щитовые помещения на заводах - когда нужно соединить несколько выключателей SystemePact CCB одной шиной
• Энергообъекты с алюминиевой проводкой - благодаря совместимости с алюминиевыми наконечниками
• Модернизация старых щитов - при замене выключателей на SystemePact CCB с сохранением существующей шинной разводки

Практические советы

• Перед монтажом проверьте, что выключатель SystemePact CCB находится в отключенном состоянии и отключён от сети
• Используйте только кабельные наконечники с подходящим сечением - не превышайте допустимую площадь контакта
• При использовании алюминиевых шин - примените антиоксидантную пасту для предотвращения окисления контактов
• После монтажа выполните термографический контроль - особенно при первом включении нагрузки
• Запомните артикул spc-sb3-01-02 - он нужен для заказа запасных элементов или при техобслуживании
