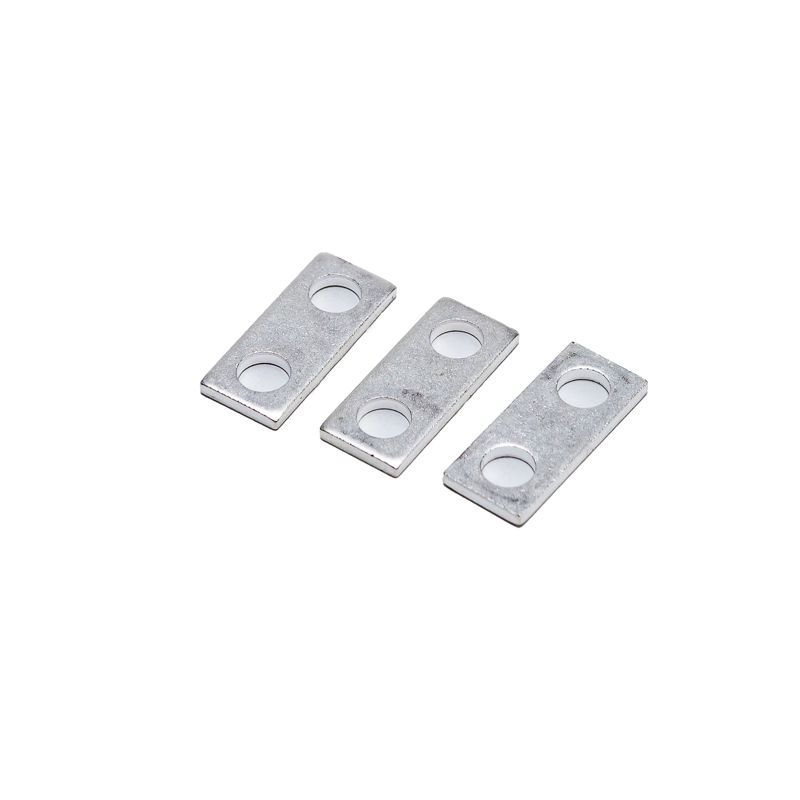

Расширители полюсов 100 3P (комплект 3 шт.) PRO.KVANT | KVA000163 Контактор (Legrand)

Расширитель полюсов 100 3P (комплект 3 шт.) от Контактор Ульяновск - комплект из трёх модулей для увеличения межполюсного расстояния в контакторах серии PRO.KV ACC, обеспечивая безопасное подключение силовых проводников и шин. Артикул kva000163 предназначен для модернизации существующих коммутационных устройств без замены всего контактора.

Назначение и область применения

Расширитель полюсов 100 3P (комплект 3 шт.) используется для увеличения зазора между полюсами контактного устройства. Это необходимо, когда требуется подключить толстые провода, медные шины или выполнить соединения с повышенными требованиями к изоляционному расстоянию. Применяется в системах управления двигателями, на конвейерах, в щитах автоматизации и других местах, где важно соблюсти нормы безопасности по электрическому зазору.

Технические характеристики

• Количество модулей в комплекте: 3 шт. (для трёхполюсного контактора)
• Совместим с сериями: PRO.KV ACC
• Производитель: Контактор Ульяновск / КОНТАКТОР(группа Legrand)
• Артикул: kva000163
• Материал корпуса: термостойкий пластик, соответствует требованиям UL94 V-0
• Напряжение изоляции: до 690 В AC
• Рабочий температурный диапазон: от -25C до +60C

Совместимость и монтаж

Расширитель полюсов 100 3P (комплект 3 шт.) устанавливается исключительно на контакторы серии PRO.KV ACC. Монтаж выполняется путём защёлкивания каждого модуля на свободные боковые поверхности основного контактора. Перед установкой необходимо отключить питание и убедиться, что контактор не находится под нагрузкой. После фиксации расширителей можно подключать провода или шины через новые точки входа/выхода. Не совместим с другими сериями контакторов, даже от того же производителя.

Преимущества

• Увеличивает безопасность за счёт большего межполюсного расстояния - снижает риск пробоя и дугового замыкания
• Экономит время и деньги: позволяет модернизировать уже установленный контактор вместо полной замены
• Легко монтируется без инструментов - защёлкивающаяся конструкция
• Изготовлен из материалов, устойчивых к перегреву и химическому воздействию

Ограничения применения

• Не применяется с контактными аппаратами вне серии PRO.KV ACC
• Не предназначена для работы в условиях постоянного погружения в жидкости или высокой запылённости - не имеет защиты IP
• Не рекомендуется использовать в цепях с импульсными перегрузками выше номинала контактора
• Запрещено применять в качестве самостоятельного выключателя - работает только как дополнение к основному контактору

Примеры использования

• Подключение медных шин 10x4 мм к контактору в распределительном щите промышленного оборудования
• Обеспечение требуемого воздушного зазора в соответствии с ГОСТ Р 50030.4.1 для электроустановок класса II
• Модернизация старых линий управления насосами и вентиляторами, где оригинальные контакты оказались слишком тесными для новых кабелей

Практические советы

• Перед заказом проверьте модель контактора - расширитель подходит только для PRO.KV ACC, другие версии не поддерживаются
• При использовании шин учитывайте их ширину и радиус изгиба - расширитель даёт больше места, но не решает проблемы механической жесткости
• После установки всех трёх модулей проведите визуальный осмотр: все защёлки должны быть плотно закрыты, никаких люфтов
• Не используйте расширитель в сочетании с дополнительными вспомогательными контактами - они могут мешать фиксации
• Храните в сухом месте, избегайте прямого солнечного света - материал может стать хрупким при длительном UV-воздействии
