Расширители полюсов 250 3P (комплект 3 шт.) PRO.KVANT | KVA000168 Контактор (Legrand)

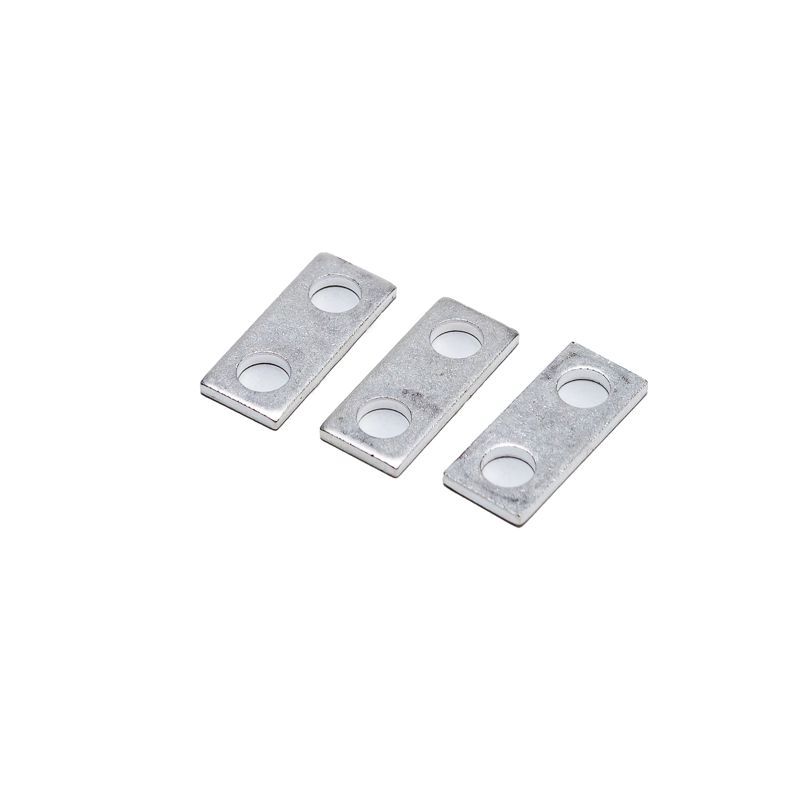

Расширитель полюсов 250 3P (комплект 3 шт.) от Контактор Ульяновск - комплект из трёх модулей для увеличения межполюсного расстояния контакторов серии PRO.KV ACC, обеспечивая безопасное подключение силовых проводников и шин. Артикул kva000168 предназначен для модернизации существующих коммутационных устройств без замены всего контактора.

Назначение и область применения

Расширитель полюсов 250 3P (комплект 3 шт.) используется для увеличения зазора между полюсами контактной группы, чтобы упростить присоединение толстых проводов, медных шин или внешних клеммных колодок. Применяется в системах автоматизации, на промышленном оборудовании, где требуется повышенная изоляция между фазами или сложный монтаж силовой цепи. Особенно актуален при работе с высокими токами, когда стандартное межполюсное расстояние недостаточно.

Технические характеристики

• Количество модулей в комплекте: 3 шт. (по одному на каждый полюс)
• Совместим с контактными группами серии PRO.KV ACC
• Максимальное рабочее напряжение: до 690 В переменного тока (AC)
• Изготовлен из термостойкого диэлектрического материала
• Не содержит активных элементов - исключительно механический переходник

Совместимость и монтаж

Расширитель полюсов 250 3P (комплект 3 шт.) устанавливается непосредственно на базовый контактор серии PRO.KV ACC. Монтируется путём защёлкивания на направляющие штыри контактной группы. Перед установкой необходимо отключить питание и убедиться, что контактор выключен. После закрепления расширителя можно подключать провода или шины к новым клеммным площадкам, расположенным дальше от основного корпуса. Подходящий посадочный диаметр соответствует стандарту серии PRO.KV ACC - проверьте совпадение формы и шага крепления перед заказом.

Преимущества

• Увеличивает безопасность при работе с высокими токами за счёт большего межполюсного расстояния
• Позволяет использовать более толстые проводники без перегрузки изоляционных зон
• Экономит время и средства - не требует замены всего контактора
• Легко монтируется и демонтируется без инструментов
• Сохраняет герметичность и прочность конструкции оригинального контактора

Ограничения применения

• Подходит только для контакторов серии PRO.KV ACC - несовместим с другими сериями или брендами
• Не предназначена для работы с постоянным током (DC) - только для переменного тока AC
• Не усиливает номинальную коммутационную способность самого контактора - максимальный ток остаётся ограниченным характеристиками базового устройства
• Не рекомендуется применять в условиях сильной вибрации без дополнительной фиксации проводов

Примеры использования

• На промышленных станках с частотными преобразователями - для удобного подключения мощных выходных кабелей
• В щитах управления конвейерных линий - при необходимости прокладки шин между соседними аппаратами
• При модернизации старых систем - когда новые провода слишком толстые для стандартного исполнения контактора
• В системах с высокой плотностью сборки - для предотвращения пробоя между фазами

Практические советы

• Перед установкой убедитесь, что базовый контактор имеет маркировку PRO.KV ACC - другие версии не подходят
• Проверьте свободное место вокруг контактора - расширитель увеличивает габариты аппарата
• Фиксируйте подключаемые провода хомутиками, чтобы нагрузка не передавалась на клеммы расширителя
• Не используйте расширитель в качестве самостоятельного коммутирующего элемента - он не имеет собственных контактов
• Артикул kva000168 всегда заказывайте в комплекте из трёх штук - один модуль не работает без остальных
