Расширители полюсов OptiMat D100..250-УХЛ3 - 3 шт | 255857 КЭАЗ

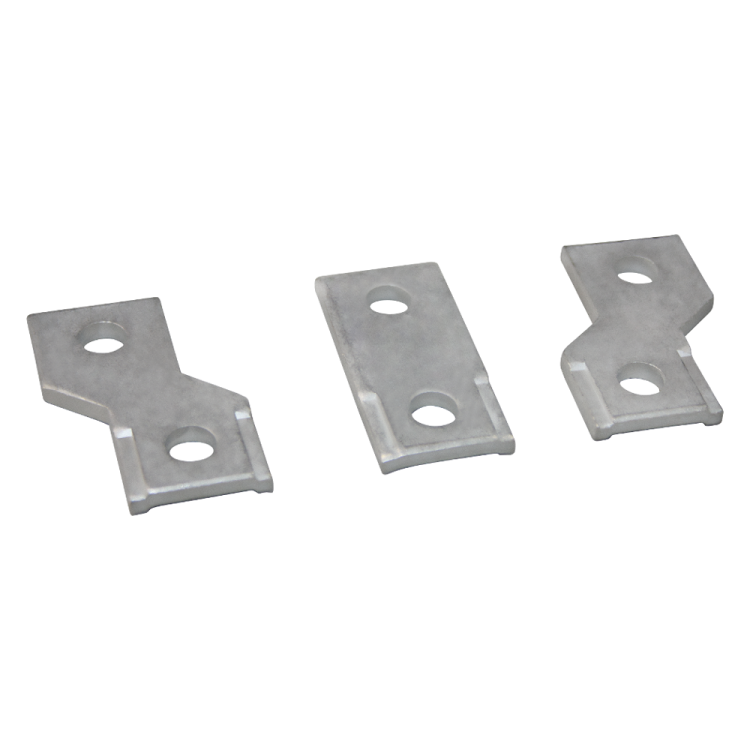

Расширители полюсов OptiMat D100..250 УХЛ3 (3 шт) от КЭАЗ предназначены для увеличения межполюсного расстояния автоматических выключателей серии OptiMat D, обеспечивая безопасную и удобную работу с шинами и кабелями. Артикул 255857 - комплект из трёх модулей, совместимый с выключателями D100, D160 и D250.

Назначение и область применения

Расширители полюсов OptiMat D100..250 УХЛ3 используются для повышения безопасности и удобства монтажа в щитах с автоматическими выключателями в литом корпусе. Они применяются там, где требуется увеличить зазор между полюсами - например, при установке грубых шин, кабельных наконечников или при частом техобслуживании оборудования. Подходят для промышленных объектов, энергоустановок, систем управления и автоматизации.

Технические характеристики

• Количество полюсов: 3 (в комплекте три расширителя)
• Межполюсное расстояние после установки: 45 мм
• Тип тока: переменный и постоянный
• Климатическое исполнение: УХЛ3 - устойчивы к перепадам температур, влажности и запылённости в помещениях с умеренным климатом
• Диапазон рабочих температур: от -40 C до +70 C
• Степень защиты: IP00 - не защищены от попадания пыли и воды; требуют установки внутри закрытых щитов
• Цвет: серый (RAL 7035)
• Гарантия: 60 месяцев
• Нормативы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015

Совместимость и монтаж

Расширители OptiMat D100..250 УХЛ3 устанавливаются на выключатели серии OptiMat D100, D160 и D250. Монтаж осуществляется непосредственно на аппарат методом болтового крепления - без необходимости демонтажа самого выключателя. Для правильной установки важно соблюдать ориентацию: расширитель фиксируется на контактной группе, совмещая отверстия с болтами аппарата. Нельзя использовать с другими сериями автоматов - даже близкими по внешнему виду.

Особенности конструкции

Каждый расширитель оснащён специальными ограничительными выступами, которые не позволяют кабельным наконечникам или шинам вращаться во время затяжки болта или при возникновении электродинамических сил при КЗ. Это снижает риск ослабления соединений и перегрева. Конструкция выполнена из прочного диэлектрического материала, устойчивого к механическим нагрузкам и старению.

Преимущества

• Увеличивают зазор между полюсами до 45 мм - исключают случайные замыкания
• Обеспечивают надёжную фиксацию проводников благодаря антиповоротным выступам
• Не требуют доработки щита - устанавливаются прямо на существующий выключатель
• Совместимы с широким диапазоном температур - подходят для холодных и жарких помещений
• Долгий срок службы - гарантия 5 лет

Ограничения применения

• Не предназначены для открытой установки - степень защиты IP00 требует герметичного щита
• Не работают с выключателями других серий, кроме OptiMat D100/D160/D250
• Не рекомендованы для сред с высокой коррозионной активностью (например, химпроизводства без дополнительной защиты)
• Не следует применять в условиях постоянного воздействия влаги, масла или агрессивных паров

Примеры использования

• Щитовые комнаты на заводах с автоматизированными линиями
• Распределительные пункты в пищевой и фармацевтической промышленности
• Аппаратные комнаты тепловых электростанций
• Системы управления лифтами и эскалаторами
• Объекты с частым плановым обслуживанием - удобно проверять и менять кабели без полного отключения питания

Практические советы

• Перед монтажом убедитесь, что выключатель полностью отключен и обесточен
• Используйте только кабельные наконечники с подходящим сечением - слишком крупные могут не войти в зажим
• При затяжке болтов следите за моментом - переусердствовать нельзя, чтобы не повредить резьбу или корпус
• Проверьте соответствие номера артикула 255857 и серии OptiMat D перед заказом - другие модели не совместимы
• При сборке щита располагайте расширители так, чтобы кабели не пересекались и не терлись друг о друга
