Выключатель автоматический NXM-250S/3Р 250A 35кА (R) | 131369 CHINT

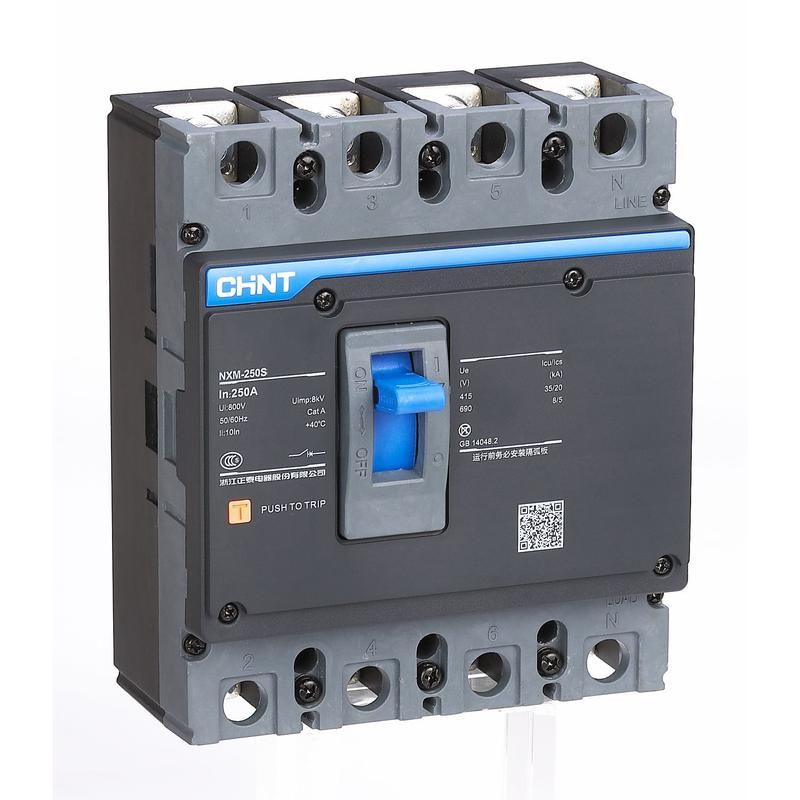

Автоматический выключатель NXM-250S (R) от CHINT - трёхполюсное устройство в литом корпусе на 250 А и 35 кА отключающей способности, предназначенное для надёжной защиты силовых цепей в распределительных щитах. Его используют в системах АВР, ВРУ и ГРЩ, где важна устойчивость к высоким токам короткого замыкания.

Назначение и область применения

NXM-250S (R) применяется в качестве основного вводного автомата в распределительных устройствах: вводно-распределительных (ВРУ), главных распределительных щитах (ГРЩ) и системах автономного включения резерва (АВР). Он защищает кабели, трансформаторы и оборудование от повреждений из-за перегрузки, длительного понижения напряжения и короткого замыкания. Подходит для промышленных объектов, энергообъектов, заводских линий и крупных коммерческих зданий.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность (Icu): 35 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно отключить.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных сетей.
• Номинальное напряжение: 690 В - рабочее напряжение сети, для которой рассчитан выключатель.
• Диапазон регулировки тока КЗ: до 3000 А - возможность настройки порога срабатывания по току короткого замыкания в пределах этого значения.
• Тип конструкции: выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям и внешним факторам.
• Конструктивное исполнение: комплектное устройство в корпусе - готовый модуль, не требует сборки.
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал (например, от системы управления).
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ, ручное отключение).
• Степень защиты IP30: защита от твердых предметов больше 2,5 мм, но не от воды - подходит только для установки внутри закрытых щитов.

Совместимость и монтаж

NXM-250S (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно документации производителя. Моторный привод подключается к внешнему управляющему контуру (24 В постоянного или переменного тока). Установка возможна только в сухих помещениях, защищённых от попадания пыли и влаги. Обязательно соблюдать минимальные зазоры между устройствами в шкафу для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает самопроизвольное включение после срабатывания. Наличие указателя расцепления снижает риск ошибок при диагностике отказов.

Преимущества

• Высокая отключающая способность (35 кА) делает NXM-250S (R) подходящим для мощных распределительных систем.
• Моторный привод обеспечивает удалённое управление - удобно для автоматизации и дистанционного контроля.
• Чёткий визуальный индикатор причины отключения ускоряет диагностику и восстановление работы.
• Литой корпус гарантирует долговечность даже в условиях повышенной вибрации и частых операций включения-отключения.

Ограничения применения

• Степень защиты IP30 запрещает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых местах.
• Не предназначен для защиты от утечек тока (не имеет функции дифференциального тока); для этой задачи требуется дополнительный УЗО.
• Регулировка тока КЗ доступна только в пределах 3000 А - не подходит для очень малых нагрузок или специализированных систем с низкими токами КЗ.
• Требуется профессиональный монтаж: неверная затяжка контактов или неправильное подключение моторного привода может привести к выходу из строя.

Примеры использования

• Главный ввод в ГРЩ производственного цеха с питанием от трансформатора 630 кВА.
• Входной автомат в системе АВР для больницы, обеспечивающий бесперебойное питание критически важных участков.
• Защита ввода в распределительном щите торгового комплекса с несколькими этажами и мощными лифтами.

Практические советы

• Перед установкой проверьте соответствие номинала NXM-250S (R) расчетному току нагрузки и току КЗ в точке установки - не допускайте превышения 35 кА.
• Используйте только оригинальные клеммы и соединители, совместимые с зажимами CHINT - не адаптируйте провода с другим сечением без учёта теплового режима.
• При использовании моторного привода убедитесь, что источник питания стабилен и имеет достаточную мощность - скачки напряжения могут повредить механизм.
• Обязательно проведите первичную проверку срабатывания после монтажа - используйте тестовый импульс тока, если есть доступ к оборудованию.
• При замене старого автомата сверьте габариты и положение креплений - NXM-250S (R) имеет стандартные размеры, но отличается от аналогов других брендов.
