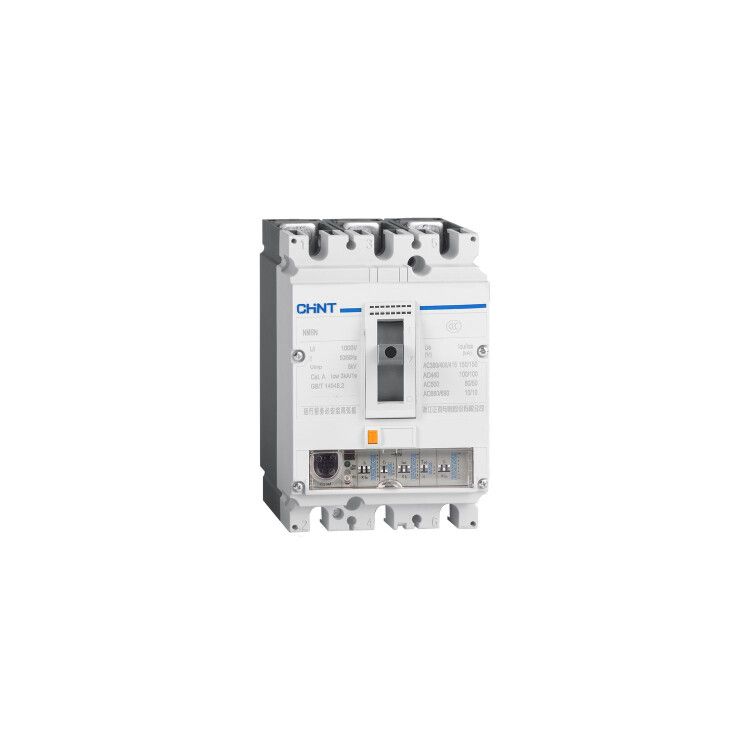

Выключатель автоматический NM8N-400S TM 3P 250А 50кА с рег. термомаг. расцепителем (R) | 268947 CHINT

Автоматический выключатель NM8N-400S TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией CHINT, он предназначен для установки в распределительных щитах промышленного и коммерческого оборудования, где требуется высокая отключающая способность и точная настройка защиты.

Назначение и область применения

NM8N-400S TM используется для защиты силовых цепей переменного тока с частотой 50/60 Гц. Подходит для управления и аварийного отключения нагрузок в системах с токами до 250 А. Применяется в промышленных щитах: на входе в оборудование, у станков, насосов, компрессоров, конвейеров и других мощных потребителей. Благодаря высокой отключающей способности (50 кА) обеспечивает безопасную работу даже в сетях с большими токами КЗ.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в трёхфазных сетях с повышенным рабочим напряжением, включая системы 400–690 В.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает риск работы при обрыве одной из фаз.
• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 175–250 А - можно задать порог срабатывания теплового расцепителя в пределах этого интервала, чтобы адаптировать защиту под реальную нагрузку.
• Диапазон регулировки защиты от короткого замыкания: 1250–2500 А - позволяет настроить магнитный расцепитель на отключение при токе от 5× до 10× номинала, что важно для координации с другими защитными устройствами.
• Степень защиты IP40 - защищён от доступа к опасным частям предметами более 1 мм, но не защищён от воды и пыли. Устанавливается внутри закрытых щитов.
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и внешним факторам.

Совместимость и монтаж

NM8N-400S TM монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используются болтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в руководстве производителя. Выключатель рассчитан на вертикальную установку; горизонтальное положение допускается только при согласовании с технической документацией CHINT. Обязательно проверьте соответствие сечения кабеля и класса изоляции - для 250 А обычно применяются медные жилы сечением 70–120 мм2.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Сертифицирован для использования в промышленной среде. Наличие регулируемых расцепителей позволяет точно настраивать защиту, снижая риск ложных срабатываний и повышая селективность в многоступенчатых системах.

Преимущества

• Регулируемые параметры защиты - позволяют оптимизировать работу под конкретную нагрузку, минимизируя простои.
• Высокая отключающая способность (50 кА) - обеспечивает надёжность в условиях слабых сетей или близости к трансформаторам.
• Литой корпус - улучшает долговечность, снижает риск попадания пыли и влаги внутрь устройства (при условии правильной установки в щите).
• Широкий диапазон настройки - удобен для проектировщиков и монтажников, которым нужно подбирать защиту под изменяющиеся условия эксплуатации.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP40 требует монтажа только во внутренних шкафах с защитой от брызг и пыли.
• Не подходит для частотных преобразователей или импульсных нагрузок без дополнительной фильтрации - возможны ложные срабатывания.
• Не имеет функции дистанционного управления - управление только ручное или через внешние контакторы.
• Не рекомендован для использования в условиях постоянной вибрации без демпферов - может повлиять на контактные группы.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 160 кВт.
• Отключение питания крупного насоса в системе водоснабжения.
• Щитовая защита конвейерной линии на пищевом производстве.
• Входной автомат в распределительном щите станции глубокого водозабора.

Практические советы

• Перед первым запуском обязательно проверьте установленные значения настройки термомагнитного расцепителя - они должны соответствовать току нагрузки, а не только номиналу автомата.
• Используйте только кабели с подходящим сечением - недостаточно большой провод вызывает нагрев и ложные срабатывания.
• При замене старого автомата сверьте габариты и тип крепления - NM8N-400S TM совместим со многими аналогами, но не всегда с одинаковым шагом крепления.
• Не открывайте корпус во время работы - даже при IP40 внутренние части находятся под напряжением.
• Регулярно осматривайте контакты - особенно после нескольких срабатываний при КЗ - возможно, требуется чистка или замена.
