Выключатель автоматический NXM-250H/3Р 250A 50кА (R) | 844333 CHINT

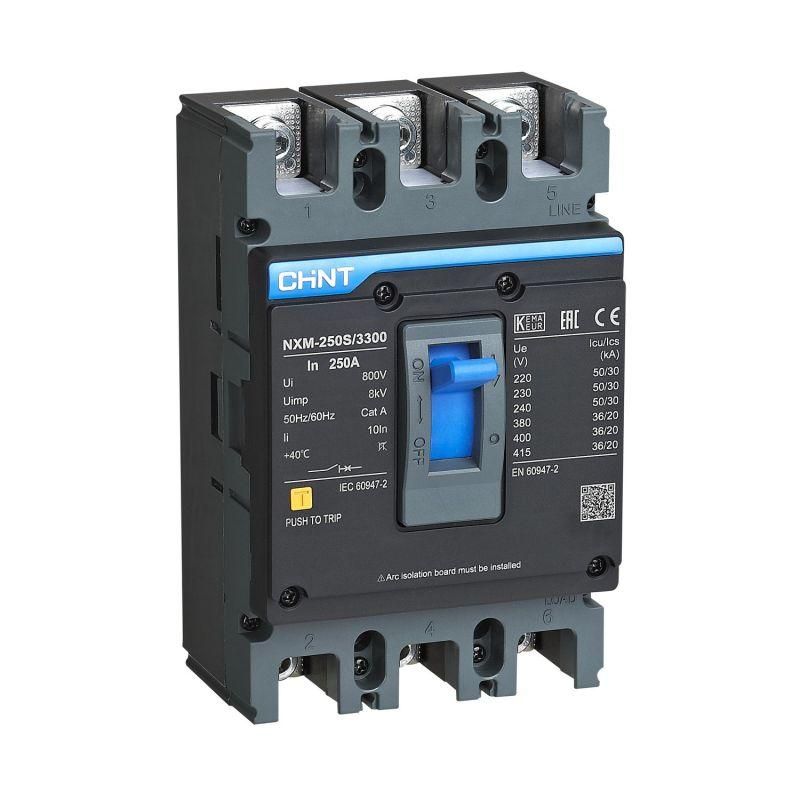

Автоматический выключатель NXM-250H (R) от CHINT - трёхполюсное устройство в литом корпусе с номинальным током 250 А и отключающей способностью 50 кА. Он предназначен для надёжной защиты распределительных систем в промышленных объектах, где важна устойчивость к высоким токам КЗ и возможность удалённого управления через моторный привод.

Назначение и область применения

Автоматический выключатель NXM-250H (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Его основная задача - защищать силовые цепи от перегрузок, коротких замыканий и понижения напряжения. Подходит для установки на крупных промышленных объектах: заводы, энергоузлы, логистические терминалы, где требуется управление питанием с помощью внешних команд (например, от системы АВР).

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальная отключающая способность (Icu): 50 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Количество полюсов: 3 - защита всех трёх фаз сети.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного тока.
• Тип конструкции: Выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям и загрязнениям.
• Исполнение: Встроенное стационарное - монтируется жёстко в шкаф, не предназначено для выдвижения.
• Диапазон регулировки тока КЗ: до 3000 А - можно настроить порог срабатывания по току короткого замыкания в пределах этого значения.
• Моторный привод: Да - позволяет дистанционно включать/выключать аппарат через сигнал от внешней системы (например, АВР или SCADA).
• Степень защиты IP30: Защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды.

Совместимость и монтаж

Автоматический выключатель NXM-250H (R) устанавливается в стационарные шкафы с жёстким креплением. Для подключения используются болтовые зажимы - провода должны соответствовать сечению, рекомендованному производителем (обычно до 120–150 мм2 для медных жил). Моторный привод требует подключения к управляющему контуру 24 В постоянного или переменного тока - проверьте совместимость с вашей системой управления. Поскольку устройство не имеет выдвижного механизма, обслуживание возможно только после полного отключения питания и демонтажа из шкафа.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-2. Автоматический выключатель NXM-250H (R) прошёл сертификацию на соответствие требованиям безопасности для промышленного электрооборудования. Наличие моторного привода не снижает уровень защиты - все функции остаются в рамках класса B (по IEC 60947-2).

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасную работу даже при серьёзных аварийных режимах.
• Возможность дистанционного управления через моторный привод - идеально для автоматических систем, таких как АВР.
• Литой корпус - повышенная механическая прочность и долговечность в условиях вибраций и запылённости.
• Настройка тока КЗ до 3000 А - гибкость адаптации под конкретную нагрузку и координацию с другими защитными устройствами.

Ограничения применения

• Степень защиты IP30 - не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью без дополнительной защиты в виде шкафов.
• Отсутствие выдвижного механизма - невозможен быстрый сервисный осмотр без отключения и демонтажа.
• Не предназначен для частого ручного включения/отключения - рассчитан на длительную эксплуатацию, а не на оперативное управление.
• Требуется точная настройка токовой защиты - некорректные параметры могут привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 160 кВт.
• Защита секции питания на АВР-станции, где важно быстрое переключение при сбоях.
• Централизованное управление питанием насосных станций через PLC и моторный привод.
• Распределительный щит на логистическом комплексе с высокими требованиями к надёжности.

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в месте установки не превышает 50 кА - иначе выключатель не справится.
• При использовании моторного привода убедитесь, что источник управления (24 В) имеет достаточную мощность и стабильность - скачки напряжения могут вызвать сбои.
• Для удобства обслуживания используйте шкафы с доступом с передней стороны - задняя часть устройства недоступна при стационарной установке.
• При настройке тока КЗ (до 3000 А) сверьтесь со схемой координации защиты - чтобы не возникло ложных отключений соседних автоматов.
• Этот автомат - часть серии NXM(S). Все комплектующие и аксессуары (блокировки, контакты) совместимы с другими моделями этой серии - упрощает замену и ремонт.
