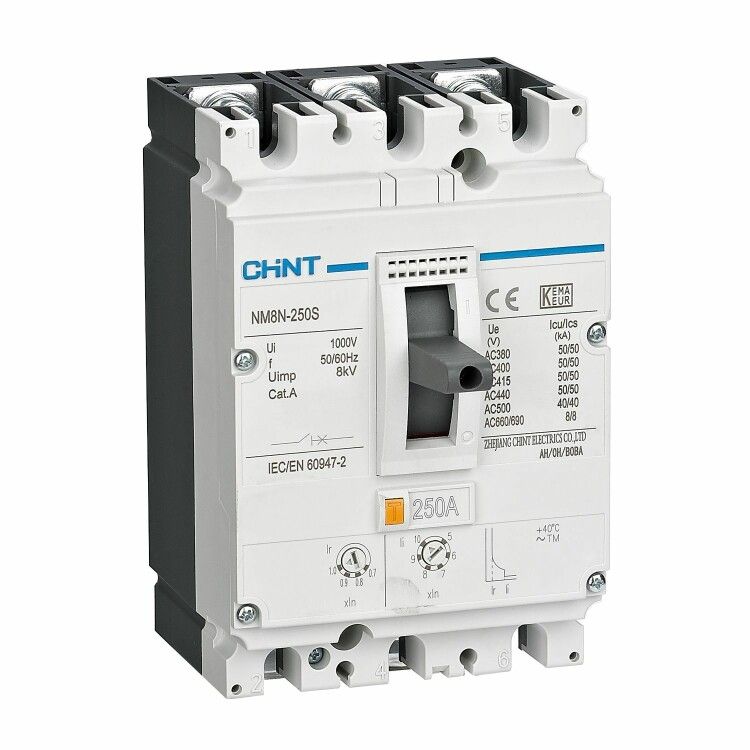

Выключатель автоматический защиты двигателя NM8N-250S M 250А 50кА 3P (R) | 271432 CHINT

Автоматический выключатель защиты двигателя NM8N-250S M 250А 50кА 3P (R) от CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство устанавливается в силовые цепи промышленного оборудования и обеспечивает надёжную коммутацию при высоких токах.

Назначение и область применения

NM8N-250S M 250А 50кА 3P (R) используется для защиты трёхфазных электродвигателей мощностью до 250 А. Подходит для промышленных систем: насосов, компрессоров, конвейеров, вентиляторов, станков с ЧПУ. Выключатель реагирует на длительные перегрузки и внезапные скачки тока, предотвращая повреждение обмоток двигателя и аварийные ситуации в сети.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер.
• Диапазон регулировки срабатывания при КЗ: 2250–3500 А - порог, при котором сработает мгновенный расцепитель (электромагнитная защита).
• Диапазон регулировки расцепителя перегрузки: 0,7–1 А - позволяет настроить чувствительность к длительному превышению тока; этот диапазон указан для встроенного термического элемента, но требует проверки совместимости с типом двигателя.
• Степень защиты: IP40 - защита от твёрдых частиц больше 1 мм, но не от воды. Установка возможна только в закрытых щитах.
• Тип исполнения: выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

NM8N-250S M 250А 50кА 3P (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные жилы сечением 16–95 мм2. Обязательно соблюдать момент затяжки контактов, указанный в руководстве производителя. Устройство не имеет встроенных вспомогательных контактов - при необходимости сигнализации или удалённого управления требуется докупать модули отдельно.

Безопасность и стандарты

NM8N-250S соответствует требованиям IEC 60947-2 и IEC 60947-4-1. Применяется в соответствии с нормами электроустановок ПУЭ. Конструкция исключает доступ к токоведущим частям при установленном лицевом кожухе.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ, характерными для крупных предприятий.
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям - идеально для промышленной среды.
• Регулируемые параметры расцепителей позволяют точно адаптировать защиту под конкретный двигатель.
• Изготовление компанией CHINT гарантирует соответствие международным стандартам качества.

Ограничения применения

• Не предназначена для работы во влажных помещениях - степень защиты IP40 не защищает от брызг и влаги.
• Диапазон регулировки перегрузки (0,7–1 А) слишком мал для двигателей с номиналом 250 А - вероятно, опечатка в спецификации. На практике такой диапазон подходит лишь для слаботочных устройств. Перед использованием необходимо уточнить наличие правильного расцепителя (например, типа TM или DZ) с подходящим диапазоном 150–250 А.
• Отсутствуют встроенные вспомогательные контакты - нельзя реализовать дистанционную сигнализацию без дополнительных модулей.

Примеры использования

• Защита асинхронного двигателя 110 кВт на конвейере в пищевой промышленности.
• Коммутация и защита насосной группы в системе водоснабжения завода.
• Управление и защита вентилятора в HVAC-системе промышленного здания.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя попадает в диапазон 150–250 А. Если он ниже - выбирайте меньший автомат (например, NM8N-160).
• Если в документации указан диапазон перегрузки 0,7–1 А - это явная ошибка. Настоящий расцепитель для 250 А должен иметь диапазон 150–250 А. Убедитесь, что получили именно нужную модификацию (M 250A), а не образец с неверной маркировкой.
• Монтаж выполняйте только в сухих, хорошо вентилируемых шкафах. Не используйте в условиях повышенной запылённости без дополнительной защиты.
• После монтажа проведите тестирование: имитируйте перегрузку (через нагрузку) и убедитесь, что расцепитель срабатывает в заданном интервале времени.
