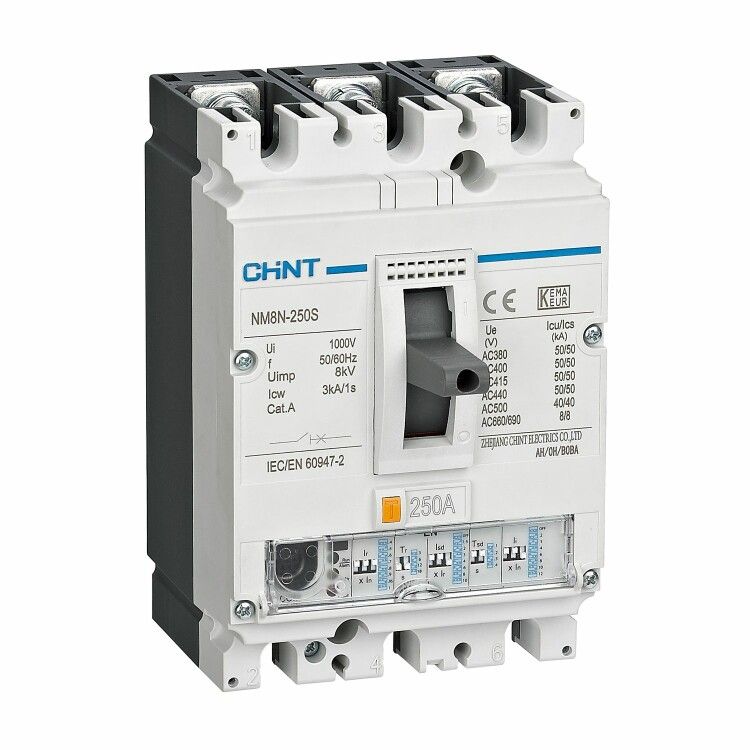

Выключатель автоматический NM8N-400S EN 3P 250А 50кА с электр. расцепителем (R) | 269402 CHINT

Автоматический выключатель NM8N-400S EN с электронным расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты сетей переменного и постоянного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется точная настройка защитных параметров и высокая отключающая способность - до 50 кА.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических цепей с номинальным напряжением до 690 В переменного тока (50/60 Гц) и до 1000 В постоянного тока. Применяется в промышленных распределительных устройствах, на вводах питания, у защите мощных двигателей, конвейеров, насосов и других нагрузок с высокими пусковыми токами. Особенно эффективен там, где важна точная настройка порогов срабатывания - благодаря электронному расцепителю можно адаптировать защиту под конкретную нагрузку.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания в условиях высоких аварийных токов
• Номинальное напряжение: 690 В AC / 1000 В DC
• Диапазон настройки защиты от перегрузки: 100–250 А - позволяет гибко задавать порог срабатывания при длительной перегрузке
• Диапазон регулировки защиты от КЗ: 500–3000 А - настраивается под тип нагрузки, чтобы избежать ложных срабатываний при пуске оборудования
• Степень защиты: IP40 - защищён от доступа проводящих предметов более 1 мм, но не герметичен; не предназначена для открытых площадок или влажных сред
• Тип корпуса: литой, прочный, компактный, рассчитан на многократные коммутации

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Разрешено подключение силовых кабелей как сверху, так и снизу корпуса - удобно при компоновке шкафов с ограниченным пространством. Для монтажа требуются DIN-рейка типа TS35 и соответствующие зажимы. Электронный расцепитель требует внешнего питания - проверьте наличие вспомогательного источника 24 В постоянного тока или 230 В переменного тока (не встроен!).

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных системах. Наличие электронного расцепителя гарантирует точность срабатывания и возможность диагностики состояния сети через внешние интерфейсы (при наличии модулей расширения).

Преимущества

• Электронный расцепитель обеспечивает точную, программируемую защиту - отличается от тепловых аналогов повышенной чувствительностью и стабильностью
• Широкий диапазон настроек (перегрузка и КЗ) снижает риск ложных отключений при пуске тяжёлых двигателей
• Высокая отключающая способность (50 кА) делает его подходящим для крупных промышленных объектов с мощными источниками питания
• Гибкий вариант подключения (сверху/снизу) упрощает проектирование шкафов
• Литой корпус повышает механическую надёжность и срок службы

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• IP40 не обеспечивает защиту от воды, брызг и пыли - нельзя использовать вне помещений или в сырых помещениях без дополнительной защиты
• Электронный расцепитель требует внешнего питания - без него защита не работает полностью
• Не рекомендован для частых операций включения/выключения - оптимально для редких коммутаций и долговременной защиты
• Максимальный рабочий ток 250 А - для больших нагрузок (>315 А) потребуется другая модель серии NM8N

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью 160 кВт
• Распределительный щит с несколькими двигателями 75–110 кВт, где важно исключить ложные срабатывания при пуске
• Щит управления конвейерной линией с высокими импульсными нагрузками
• Централизованная система питания станков с ЧПУ, где нужна точная настройка времени срабатывания

Практические советы

• Перед установкой проверьте соответствие номинала автомата NM8N-400S EN нагрузке - не превышайте 250 А, иначе будет перегрев
• Настройте защиту от перегрузки на 80–90% от максимального рабочего тока нагрузки - это предотвращает ложные отключения
• При использовании с двигателями выбирайте коэффициент КЗ в районе 8–10×Iн (например, 2000–2500 А при 250 А) - это убережёт от срабатывания при пуске
• Обязательно подключите питание к электронному расцепителю - без него автомат станет просто механическим рубильником
• При монтаже соблюдайте минимальные зазоры вокруг корпуса - не менее 50 мм с каждой стороны для теплоотвода
• Для удалённого контроля используйте совместимые модули связи (дополнительно) - они позволяют получать данные о состоянии сети
