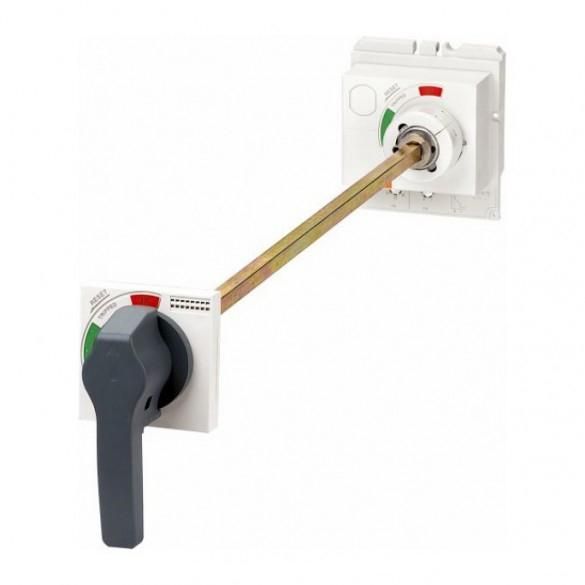

Привод поворотный дистанционный ручной ERH23-M8 для NM8N-400/630 EN (R) CHINT 269674

Привод ручной дистанционный поворотный ERH23-M8 для NM8N-400/630 EN (R) от CHINT предназначен для удалённого управления выключателями серии NM8N через механический поворотный механизм. Устройство позволяет оператору переключать контакты из безопасного расстояния, что особенно важно на производстве или в электроустановках с высокой степенью защиты.

Назначение и область применения

ERH23-M8 используется для дистанционного ручного управления автоматическими выключателями NM8N-400 и NM8N-630. Он заменяет необходимость физического доступа к самому аппарату - например, когда он установлен за панелью, в шкафу или в зоне повышенной опасности. Привод устанавливается на переднюю панель щита, а рычаг поворачивается вручную, передавая движение внутрь выключателя через тросовый механизм.

Технические характеристики

• Тип привода: поворотный, ручной, дистанционный
• Совместим с: выключателями NM8N-400 и NM8N-630 EN (R)
• Механизм передачи: тросовая система с поворотным валом
• Угол поворота: соответствует требуемому ходу механизма выключателя NM8N
• Крепление: фланцевое, совпадает с габаритами лицевой панели NM8N
• Рабочий температурный диапазон: от -5C до +40C (по стандарту для NM8N)

Совместимость и монтаж

ERH23-M8 устанавливается исключительно на выключатели серии NM8N-400/630 EN (R). Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения на оборудовании
• Снять декоративную крышку с передней панели выключателя
• Закрепить привод ERH23-M8 на фланце с помощью болтов, предусмотренных в комплекте
• Подсоединить тросовой механизм к рычагу внутри выключателя - требуется точная регулировка натяжения
• Провернуть рычаг привода на полный ход - убедиться, что выключатель переключается плавно без заеданий

Не используйте привод с другими сериями выключателей - несовместимые габариты и ход механизма могут вызвать поломку.

Преимущества

• Исключает необходимость открывать корпус выключателя для ручного переключения
• Обеспечивает быстрый и надёжный контакт при каждом цикле
• Защищает оператора от случайного прикосновения к токоведущим частям
• Уменьшает время обслуживания и снижает риск человеческой ошибки

Ограничения применения

• Не предназначена для автоматического или электрического управления - только ручной поворот
• Не работает с выключателями других серий, даже если они имеют аналогичный номинал
• Не рекомендуется использовать в условиях постоянной вибрации выше нормы - возможна потеря натяжения троса
• Не допускается установка вне закрытых щитов - устройство не имеет степени защиты IP

Примеры использования

• Энергообъекты: управление главными рубильниками в распределительном щите
• Производственные линии: переключение питания станков с пульта оператора
• Жилые и коммерческие здания: дистанционное отключение группы нагрузок в этажных щитах
• Аварийные системы: быстрое отключение при возгорании без входа в помещение с оборудованием

Практические советы

• Перед первым запуском проверьте свободный ход рычага - если есть люфт, отрегулируйте натяжение троса
• При длительной эксплуатации периодически осматривайте трос на предмет износа или окисления
• Не применяйте силу при повороте - если сопротивление велико, проверьте состояние самого выключателя NM8N
• При замене выключателя всегда сверяйтесь с артикулом: ERH23-M8 подходит только для NM8N-400/630 EN (R), а не для более ранних версий
• Храните запасной привод в сухом месте - влага может повредить внутренние элементы передачи
