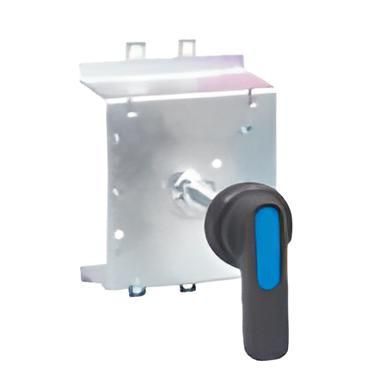

Привод поворотный ручной ERH-M4 для NXM(S)-630(400) (R) CHINT 946891

Привод поворотный ручной ERH-M4 для автоматического выключателя NXM(S)-630(400) предназначен для дистанционного ручного управления выключателем в случаях, когда необходимо безопасно отключить питание на расстоянии. Этот привод совместим с сериями NXM(S)-630 и NXM(S)-400 от CHINT и устанавливается напрямую на корпус выключателя.

Назначение и область применения

ERH-M4 позволяет оператору вручную включать или отключать автоматический выключатель через поворот рукоятки, не подходя близко к токоведущим частям. Это особенно важно при аварийном отключении, обслуживании оборудования или в условиях ограниченного доступа. Привод применяется в распределительных щитах, на производствах, в энергообъектах и других местах, где требуется быстрый и безопасный контроль над выключателем NXM(S)-630(400).

Технические характеристики

• Тип привода: поворотный ручной
• Оснащён осью: да - обеспечивает жёсткую передачу усилия
• Совместим с выключателями: NXM(S)-630 и NXM(S)-400
• Управление: механическое, без электропитания
• Материал корпуса: прочная пластиковая композиция, устойчивая к воздействию среды

Совместимость и монтаж

ERH-M4 устанавливается непосредственно на фронтальную часть автоматического выключателя NXM(S)-630(400) без дополнительных креплений. Монтаж выполняется путём защёлкивания на штатные направляющие выключателя. Убедитесь, что выключатель находится в положении OFF перед установкой. После монтажа проверьте свободный ход рукоятки - она должна поворачиваться без заеданий. Привод не требует регулировки и не имеет настроек.

Безопасность и стандарты

Привод соответствует требованиям безопасности для устройств управления высоковольтным оборудованием. Он не содержит электронных компонентов, исключает риск поражения током при использовании. Наличие оси гарантирует точное позиционирование контактов выключателя, предотвращая случайные срабатывания. Привод не предназначен для работы в условиях взрывоопасной среды.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электроэнергии
• Обеспечивает четкий визуальный сигнал положения (вкл/выкл) через положение рукоятки
• Защищает персонал от опасных зон при работе с токоведущими элементами
• Изготовлен из материалов, устойчивых к запылению и влаге в типичных промышленных условиях

Ограничения применения

• Не подходит для автоматических систем удалённого управления - только ручное управление
• Работает только с выключателями серии NXM(S)-630 и NXM(S)-400; несовместим с другими моделями
• Не рассчитан на постоянную нагрузку - используется только для однократного или периодического включения/отключения
• Не следует применять в условиях сильной вибрации без дополнительной фиксации

Примеры использования

• Аварийное отключение цепи на конвейере при заклинивании
• Переключение режима питания на станке во время техобслуживания
• Локальное отключение группы оборудования в распределительном щите без вскрытия крышки
• Экстренное отключение в помещениях с повышенными требованиями к безопасности (например, химические цеха)

Практические советы

• Проверяйте соответствие модели выключателя: ERH-M4 подходит только для NXM(S)-630 и NXM(S)-400 - другие серии не поддерживаются
• При монтаже убедитесь, что рукоятка не задевает соседние устройства - минимальный зазор 50 мм
• Не используйте силовые рычаги для увеличения момента - это может повредить механизм внутри выключателя
• Регулярно проверяйте состояние оси и защёлок - при появлении люфта замените привод
• Храните в сухом месте до установки - влага может вызвать затруднение поворота
