Выключатель автоматический NXM-400S/3Р 320A 50кА (R) | 844363 CHINT

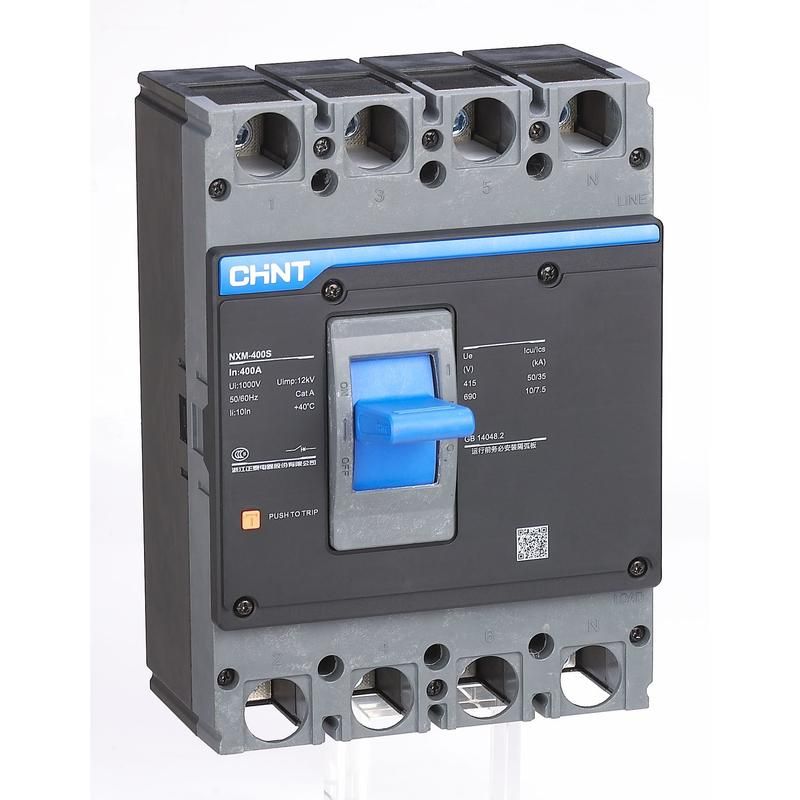

Автоматический выключатель NXM-400S (R) от CHINT - трёхполюсное устройство на 320 А с отключающей способностью 50 кА, предназначенное для надёжной защиты распределительных систем в условиях высоких токов короткого замыкания. Выключатель NXM-400S (R) устанавливается в ВРУ, АВР и ГРЩ, обеспечивая безопасную работу электрооборудования.

Назначение и область применения

Выключатель NXM-400S (R) применяется в качестве основного коммутационного и защитного аппарата в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для установки в промышленных объектах, энергообъектах, на производствах с крупными двигателями и мощным оборудованием.

Технические характеристики

• Номинальный ток: 320 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока, для которой рассчитан аппарат.
• Отключающая способность Icu: 50 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить без потери работоспособности.
• Количество полюсов: 3 - управление всеми фазами одновременно, что необходимо для трёхфазных сетей.
• Тип конструкции: Автоматический выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям и внешней среде.
• Конструктивное исполнение: Встроенное - монтаж осуществляется внутрь шкафа, без наружных элементов управления.
• Диапазон регулировки тока КЗ: 3840 А - предел, до которого можно настроить чувствительность защиты от короткого замыкания (в 12 раз выше номинала).
• Моторный привод: Да - позволяет удалённо включать/выключать выключатель через электропривод, удобно для автоматизированных систем.
• Степень защиты IP: IP30 - защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды. Применяется только внутри закрытых щитов.

Совместимость и монтаж

Выключатель NXM-400S (R) устанавливается на DIN-рейку 35 мм в шкафах класса IP30 и выше. Для работы с моторным приводом требуется подключение управляющего сигнала 24–230 В AC/DC. Посадочные габариты соответствуют стандартам серии NXM(S), совместим со шкафами, спроектированными под продукцию CHINT. Монтаж выполняется только при отключенном питании. Обязательно соблюдайте момент затяжки контактных зажимов - указан в руководстве производителя.

Безопасность и стандарты

Выключатель NXM-400S (R) соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает самопроизвольное срабатывание и обеспечивает изоляцию между полюсами. Наличие моторного привода требует выполнения требований безопасности по GOST R 50030.3 и EN 60947-5-1 при использовании в автоматизированных системах.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ, типичных для промышленных объектов.
• Настройка тока КЗ до 3840 А - точная адаптация под нагрузку, минимизация ложных срабатываний.
• Интегрированный моторный привод - возможность дистанционного управления без ручного вмешательства.
• Литой корпус - повышенная механическая прочность и долговечность даже в условиях вибраций.
• Совместимость с серией NXM(S) - унифицированные комплектующие и запчасти для сервисного обслуживания.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP30 требует размещения только во внутренних шкафах.
• Не подходит для бытовых сетей - слишком большой номинал (320 А) и цена делают его экономически нецелесообразным для жилых помещений.
• Требуется профессиональная настройка защит - неквалифицированная регулировка тока КЗ может привести к отказу защиты или аварии.
• Моторный привод не работает без внешнего источника питания - необходима отдельная цепь управления.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с несколькими трансформаторами.
• Защита главной линии питания на заводе с большим количеством асинхронных двигателей.
• Компонент системы АВР в больницах или серверных помещениях, где важна бесперебойная подача энергии.
• Распределительный щит на подстанции с высоким уровнем токов короткого замыкания.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 320 А не следует использовать для цепей менее 150 А, чтобы избежать недостаточной чувствительности защиты.
• При наличии моторного привода убедитесь, что управляющее напряжение совпадает с заявленным в документации (обычно 24 В DC или 230 В AC).
• Не открывайте корпус во время работы - даже при отключении питания возможна индукция или остаточный заряд.
• Для профилактики периодически осматривайте контакты на наличие нагара - особенно после многократных срабатываний.
• Запасные части и модули (например, расцепители) должны быть того же серийного ряда - NXM(S). Совместимость с другими брендами не гарантируется.
