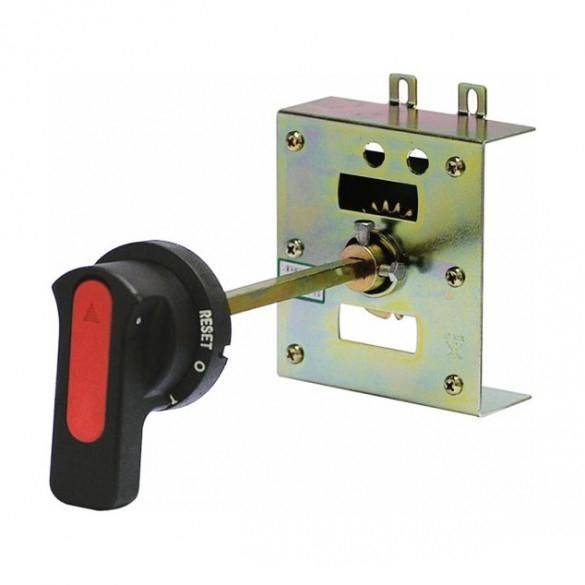

Привод поворотный дистанционный ручной SRH21-M8 для NM8N-125 3п эконом. (R) CHINT 269650

Привод ручной дистанционный поворотный для автоматического выключателя NM8N-125 3P (R) SRH21-M8 позволяет управлять выключателем издалека, не подходя к щитовой. Этот аксессуар совместим с сериями NM8N и предназначен для установки на выключатели с номиналом до 125 А.

Назначение и область применения

Привод SRH21-M8 используется для дистанционного включения и отключения автомата NM8N-125 3P через поворотную ручку, установленную вне щита. Это удобно в местах с ограниченным доступом - например, за стеной, в шкафу или на высоких участках. Применяется в промышленных щитах, на станциях управления, в системах автоматизации, где требуется безопасная операция без физического контакта с токоведущими частями.

Технические характеристики

• Тип привода: поворотный, ручной, дистанционный
• Совместим с автоматическими выключателями серии NM8N-125 3P
• Максимальный ток: 125 А
• Количество полюсов: 3
• Рабочий угол поворота: 90° (соответствует положению «ВКЛ/ВЫКЛ»)
• Материал корпуса: термостойкий пластик
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Условия эксплуатации: температура от -25C до +70C

Совместимость и монтаж

Привод SRH21-M8 устанавливается непосредственно на переднюю панель автоматического выключателя NM8N-125 3P. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять декоративную крышку с выключателя
• Закрепить привод на штатном креплении - он совпадает с формой рычага оригинального переключателя
• Подсоединить вал привода к оси механизма выключателя - провернуть на 90° до фиксации
• Установить внешнюю ручку в удобном месте, закрепив её на расстоянии до 2 метров от аппарата

Не используйте привод с другими моделями выключателей - даже если они имеют аналогичный номинал. Несовместимые модели могут не обеспечивать точное срабатывание.

Безопасность и стандарты

Привод соответствует требованиям IEC 60947-2 для аксессуаров к автоматическим выключателям. Он не имеет функции блокировки или сигнализации - только механическая передача движения. Устройство не предназначено для работы в условиях повышенной влажности, пыли или химически активной среды.

Преимущества

• Обеспечивает безопасное управление выключателем без необходимости открывать щит
• Имеет жесткую связь между ручкой и механизмом - исключает проскальзывание
• Не требует питания - работает полностью механически
• Простая замена: можно установить вместо родного рычага без доработок

Ограничения применения

• Не подходит для автоматических выключателей других серий - даже CHINT других моделей
• Не рассчитан на частое использование более 10 раз в день - риск быстрого износа механики
• Не применяется в помещениях с классом защиты выше IP40 - например, на улице или в цехах с брызгами
• Не обеспечивает визуальную индикацию состояния (положение «ВКЛ/ВЫКЛ» видно только на самом выключателе)

Примеры использования

• Управление питанием станка из рабочего места оператора
• Отключение группы оборудования в распределительном щите, расположенном за стеной
• Аварийное отключение в труднодоступных зонах - например, над потолком или в нишах
• Системы с несколькими щитами, где один привод управляет выключателем в другом помещении

Практические советы

• Перед установкой проверьте, что рычаг выключателя NM8N-125 3P имеет форму, совместимую с SRH21-M8 - у некоторых версий форма отличается
• При прокладке вала учитывайте радиус изгиба - минимальный радиус 50 мм, чтобы не повредить внутренний механизм
• Не затягивайте крепления слишком сильно - это может деформировать пластиковую основу
• Если привод будет использоваться часто, периодически смазывайте ось специальной силиконовой смазкой (не маслом!)
• Для контроля состояния выключателя рекомендуется установить отдельный индикатор положения рядом с ручкой
